Q947H電動固定式球閥

所有裝配電動執行機構的固定球閥全部稱為電動固定球閥，一般情況，小于DN150的TENVO電動固定球閥標配QT或TT電動執行器，閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。根據閥門口徑、壓力的實際情況，可提供ROTORK、SIPOS、揚州電力、天二通等國內外知名執行器品牌產品，確保天沃出廠的電動閥門品質完美。

由于電動執行器與固定球閥種類眾多，如果需要具體的產品相關尺寸與數據，請與天沃工作人員取得聯系。

特點總結：

固定球閥開關型/調節性/防爆型/智能型電動執行器啟閉力矩小220V/380V

氣動固定球閥

相同:固定球

不同:氣動執行器

電動法蘭球閥

相同:電動執行器

不同:

電動球閥

相同:電動執行器

不同:所以球閥類型總匯

部分電動固定式球閥展示

配TT系列電動執行器電動固定球閥

裝配TT系列執行器電動固定球閥實物圖

配QT系列電動執行器電動固定球閥

裝配QT系列執行器電動固定球閥

配Q型電動執行器電動固定球閥

裝配Q型電動執行器電動固定球閥實物圖

]]> http://ruitesteel.cn/diandong-guding-qiufa.html/feed/ 0 氣動固定球閥 http://ruitesteel.cn/qidong-guding-qiufa.html http://ruitesteel.cn/qidong-guding-qiufa.html#comments Wed, 17 Aug 2011 00:34:18 +0000 tenvo http://ruitesteel.cn/?p=1575
Q647F氣動固定式球閥

氣動固定球閥是裝配氣動執行器的固定球閥的統稱，TENVO氣動固定球閥標配GT、AT、AW等系列執行器，根據用戶選用閥門口徑、壓力、介質的不同，選擇最合適的執行器，亦可根據客戶要求，選用進口品牌氣動執行器。天沃公司生產的固定球閥全部可以采用氣動傳動，由于種類過多，需要具體的相關性能參數和外形尺寸，請聯系相關工作人員。

主要型號：Q647F型氣動軟密封固定球閥、Q647H/Y氣動硬密封固定球閥。

特點總結：

固定球閥AT/GT/AW型氣動執行器啟閉力矩小裝配附件性能更完美

電動固定球閥

相同:固定球

不同:電動執行器

氣動法蘭球閥

相同:氣動執行器

不同:

氣動球閥

相同:氣動執行器

不同:所以球閥類型總匯

部分氣動固定式球閥展示

配GT系列氣動執行器電動固定球閥

裝GT系列氣動執行器氣動固定球閥實物圖

配AT系列氣動執行器電動固定球閥

裝配AT系列氣動執行器氣動固定球閥實物圖

配AW型氣動執行器電動固定球閥

裝配AW型氣動執行器氣動固定球閥實物圖

]]> http://ruitesteel.cn/qidong-guding-qiufa.html/feed/ 0 鍛鋼抗硫固定球閥 http://ruitesteel.cn/duangang-kangliu-guding-qiufa.html http://ruitesteel.cn/duangang-kangliu-guding-qiufa.html#comments Sun, 30 Jan 2011 00:52:11 +0000 tenvo http://ruitesteel.cn/?p=1563
鍛鋼抗硫固定球閥

鍛鋼抗硫固定球閥滿足了在硫化環境下的抗硫應力裂化要求，內件材料采用鍍鎳或316材質，密封圈采用聚合物作密封材料，適應較寬的溫度及壓力范圍。在設計選材及試驗嚴格按照美國防腐工程協會NACE的標準要求進行。鍛鋼抗硫固定球閥耐腐蝕抗硫化能力強，密封性能穩定，具有良好的防火、防靜電性能，規格、壓力、全通徑與縮徑齊備，是化工煉油、油氣開采等流程系統的理想閥門。

特點總結：

固定球鍛鋼閥體抗硫耐高壓可選裝氣動或電動執行器

噴煤粉專用球閥

相同:固定球

不同:

長輸管線固定球閥

相同:固定球

不同:

全焊接固定球閥

相同:固定球

不同:一體式結構

鍛鋼抗硫固定球閥–標準規范

公稱通徑 DN50～DN400
2″～16″		 公稱壓力 PN1.6～16.0MPa；
class150～1500Lb
抗硫標準 ANCE MR 0175 尺寸標準 GB/T79-94；ANSI B16.5
結構長度 GB12221-2005
ANSI B16.10		 檢驗標準 GB/T13927；JB/T9092-99
ANSI 598
焊接標準 GB12224-2005
ANSI B16.25		 防火標準 API607；BS675511
適用溫度 -196～300℃ 傳動方式 手動、蝸輪、氣動、電動
適用介質 石油、天然氣、煤氣、水
鍛鋼抗硫固定球閥結構圖

鍛鋼抗硫固定球閥–外形尺寸

壓力 通徑DN d1 L Lo D D1 D2 H H1 B z-Φd
1.6MPa 50 50 216 400 160 125 100 153 139 16 4-18
80 80 283 600 200 160 135 195 178 20 8-18
100 100 305 850 220 180 155 213 191 20 8-18
150 150 394 - 285 240 210 535 184 24 8-23
200 200 457 - 340 295 262 504 221 26 12-23
250 250 533 - 405 355 320 608 258 30 12-25
300 300 610 - 460 410 372 647 282 30 12-25
350 350 686 - 520 470 435 813 352 34 16-25
400 400 762 - 580 525 485 882 417 36 16-30
2.5MPa 50 50 216 400 165 125 100 153 139 20 4-18
80 80 283 600 200 160 135 195 178 22 8-18
100 100 305 850 230 190 160 213 191 24 8-23
150 150 403 - 300 250 218 525 184 30 8-25
200 200 502 - 360 310 278 564 221 34 12-25
250 250 568 - 425 370 332 729 268 36 12-30
300 300 648 - 485 430 390 774 298 40 16-30
350 350 762 - 555 490 448 813 352 44 16-34
400 400 838 - 620 550 505 931 417 48 16-34

如果需要了解4.0MPa～16.0MPa之間鍛鋼抗硫固定球閥的相關數據，請聯系天沃公司相關工作人員。

鍛鋼抗硫固定球閥-可配執行機構

繼續了解：氣動固定式球閥

繼續了解：電動固定式球閥

]]> http://ruitesteel.cn/duangang-kangliu-guding-qiufa.html/feed/ 0 GB國標固定球閥 http://ruitesteel.cn/gb-guobiao-guding-qiufa.html http://ruitesteel.cn/gb-guobiao-guding-qiufa.html#comments Sat, 29 Jan 2011 00:47:17 +0000 tenvo http://ruitesteel.cn/?p=1598
GB國標固定球閥

GB國標固定球閥應用規范：

1、設計、制造按GB12237-89

2、結構長度按GB12221-89

3、連接法蘭：JB79-94

4、閥門檢查和試驗按GB13927-89

特點總結：

GB標準固定球軟密封或硬密封法蘭連接

API固定球閥

相同:固定球

不同:API標準

美標固定球閥

相同:固定球

不同:美標

電動固定球閥

相同:固定球

不同:

鑄鋼手動GB國標固定球閥結構圖
鑄鋼蝸輪傳動GB國標固定球閥結構圖
鑄鋼電動GB國標固定球閥結構圖
鑄鋼氣動GB國標固定球閥結構圖

PN1.6MPa鑄鋼國標固定球閥–外形尺寸

公稱通徑 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手動 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 400 420 400 420 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
Wt(kg) 4.5 5.7 7.0 12 16 22 35 58 74 205 322 460 576 864 1280 1600 3540 4500
電動 H2 - - - - - - - - 554 600 652 760 770 830 - 940 1020 1115
L1 - - - - - - - - 235 235 235 259 400 400 - 410 410 410
氣動 H3 215 240 264 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538 1370 1450
L2 200 270 270 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 2840 2840

如果需要了解PN2.5MPa～10.0MPa國標固定球閥外形尺寸，請聯系天沃工作人員。

鍛鋼GB國標固定球閥實物圖
手動鍛鋼GB國標固定球閥結構圖
蝸輪傳動鍛鋼GB國標固定球閥結構圖

PN1.6MPa鍛鋼國標固定球閥–外形尺寸

公稱通徑 50 80 100 150 200 250 300 350 400 450 500
L RF 216 283 305 394 457 533 610 686 762 864 914
BW 216 283 305 457 521 559 635 762 868 914 991
H1 100 110 130 175 210 274 305 340 395 440 470
H 165 90 200 270 300 380 420 450 530 560 605
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500
重量 24 50 75 195 280 440 570 800 1480 2350 2400

如果需要了解PN2.5MPa～10.0MPa國標固定球閥外形尺寸，請聯系天沃工作人員。

國標固定球閥-可配執行機構

繼續了解：氣動固定式球閥

繼續了解：電動固定式球閥

]]> http://ruitesteel.cn/gb-guobiao-guding-qiufa.html/feed/ 0 API鑄鋼固定球閥 http://ruitesteel.cn/api-zhugang-guding-qiufa.html http://ruitesteel.cn/api-zhugang-guding-qiufa.html#comments Fri, 28 Jan 2011 00:15:32 +0000 tenvo http://ruitesteel.cn/?p=1592
API鑄鋼固定球閥

API鑄鋼固定球閥應用規范：

1、設計、制造按API 6D

2、結構長度按ANSI B16.10

3、連接法蘭：ANSI B16.5MSS-SP44

4、閥門檢查和試驗按API STD.598

特點總結：

API標準固定球軟密封或硬密封法蘭連接

美標固定球閥

相同:固定球

不同:

GB國標固定球閥

相同:固定球

不同:GBI標準

氣動固定球閥

相同:固定球

不同:

手柄式API鑄鋼固定球閥
蝸輪傳動API鑄鋼固定球閥
電動API鑄鋼固定球閥
氣動API鑄鋼固定球閥

（class150）API鑄鋼固定球閥–外形尺寸

公稱通徑 2″ 2-1/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 24″ 28″ 32″ 36″ 40″
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 178 191 203 229 356 394 457 533 610 686 762 864 914 1067 1245 1372 1524 1753
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手動 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800 800 800 800
電動 H2 - - - - - 554 600 652 760 770 830 - 940 1020 1115 - - -
L1 - - - - - 235 235 235 259 400 400 - 410 410 410 - - -
氣動 H3 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538 1370 1450 - - -
L2 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 2840 2840 - - -

（class300）API鑄鋼固定球閥–外形尺寸

公稱通徑 2″ 2-1/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 24″ 28″ 32″ 36″ 40″
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 1524 1727 1880
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手動 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800 800 800 800
電動 H2 - - - - - 235 235 400 400 410 410 - 420 690 690 - - -
L1 - - - - - 74 350 350 420 420 400 - 400 410 650 - - -
氣動 H3 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470 - - -
L2 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300 - - -

如果需要了解class400～900之間API鑄鋼固定球閥的相關數據，請聯系天沃公司相關工作人員。

金屬硬密封固定球閥-可配執行機構

繼續了解：氣動固定式球閥

繼續了解：電動固定式球閥

]]> http://ruitesteel.cn/api-zhugang-guding-qiufa.html/feed/ 0 美標固定式球閥 http://ruitesteel.cn/meibiao-guding-qiufa.html http://ruitesteel.cn/meibiao-guding-qiufa.html#comments Thu, 27 Jan 2011 00:57:01 +0000 tenvo http://ruitesteel.cn/?p=1586
美標固定式球閥

鍛鋼美標固定式球閥分為球體前密封閥座和球體后密封閥座，流道孔直徑與管徑內徑一致，適用于水、溶劑、酸和天然氣等一般工作介質，也適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。

特點總結：

美標標準固定球軟密封或硬密封法蘭連接

API固定球閥

相同:固定球

不同:

GB國標固定球閥

相同:固定球

不同:GBI標準

鍛鋼抗硫固定球閥

相同:固定球

不同:

手柄式鍛鋼美標固定球閥結構圖
蝸輪式鍛鋼美標固定球閥結構圖

鍛鋼美標固定球閥應用規范

1、設計、制造按API  6D

2、結構長度按ANSI B16.10

3、連接法蘭：ANSI B16.5MSS-SP44

4、閥門檢查和試驗按API STD.598

（class150）鍛鋼美標固定球閥–外形尺寸

公稱通徑 NPS 2 3 4 6 8 10 12 14 16 18 20
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 178 203 229 394 457 533 610 686 762 864 914
BW 216 283 305 457 521 559 635 762 838 914 991
H1 100 110 130 175 210 274 305 340 395 440 470
H 165 90 200 270 300 380 420 450 530 560 605
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500

（class300）鍛鋼美標固定球閥–外形尺寸

公稱通徑 NPS 2 3 4 6 8 10 12 14 16 18 20
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 216 283 305 403 502 568 648 762 838 914 991
BW 216 283 305 457 521 559 635 762 838 914 991
H1 100 110 130 175 210 274 305 340 395 440 470
H 165 190 200 270 300 380 420 450 530 560 605
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500

如果需要class400～1500之間鍛鋼美標固定球閥的相關數據，請與天沃相關工作人員聯系。

鍛鋼美標固定球閥-可配執行機構

繼續了解：氣動固定式球閥

繼續了解：電動固定式球閥

]]> http://ruitesteel.cn/meibiao-guding-qiufa.html/feed/ 0 金屬硬密封固定球閥 http://ruitesteel.cn/jinshu-yingmifeng-guding-qiufa.html http://ruitesteel.cn/jinshu-yingmifeng-guding-qiufa.html#comments Wed, 26 Jan 2011 00:36:23 +0000 tenvo http://ruitesteel.cn/?p=1603
Q47H金屬硬密封固定球閥

金屬硬密封固定球閥可雙向使用，且不易在中腔沉積污物，根據用戶工況條件，也可在中腔設備排污口。金屬硬密封固定球閥操作省力，介質壓力在球體上產生作用力全部傳遞給上下軸承，球體不會相對位置移動，兩端閥座密封受力均勻，操作力矩低；并且采用彈簧預加載荷的可動金屬閥座結構，能適用高溫、高壓以及各種介質管路。

特點總結：

固定球金屬硬密封最高壓力32.0MPa最高溫度425℃

金屬硬密封球閥

相同:金屬硬密封閥座

不同:可浮動球

國標固定球閥

相同:固定球

不同:

API固定球閥

相同:固定球

不同:

金屬硬密封固定球閥–主要零件材料

閥體、閥蓋 GB WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12MoTi
ASTM WCB CF8 CF8M
球體 GB 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
ASTM 420 304 316
閥桿、固定軸 GB 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
ASTM 420 304 316
閥座 GB 2Cr13/PTFE 1Cr18Ni9Ti/PTFE 1Cr18Ni12Mo2Ti/PTFE
ASTM 420/PTFE 304/PTFE 316/PTFE
填料 GB PTFE PTFE PTFE
ASTM PTFE PTFE PTFE
螺栓 GB 35 0Cr18Ni9 0Cr18Ni9
ASTM A193 B7 A320-B8 A320-B8
螺母 GB 45 0Cr18Ni9 0Cr18Ni9
ASTM A194 2H A190-8 A194-8
金屬硬密封固定球閥示意圖

金屬硬密封固定球閥–試驗壓力（MPa）

公稱壓力 常溫最大工作壓力 殼體試驗壓力 氣密封試驗壓力 高壓密封試驗壓力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 2.75
4.0 4.0 6.0 4.4
6.4 6.4 9.6 7.1
10.0 10.0 15.0 11.0
class150 2.0 3.0 2.2
class300 5.0 7.5 5.5
class600 10.0 15.0 11.0

金屬硬密封固定球閥–使用范圍

殼體材料 適用溫度 適用介質
碳鋼C型 ≤425℃ 水、蒸汽、油品等
鉻鎳鈦鋼P(yáng)型 ≤200℃ 硝酸類
鉻鎳鉬鈦鋼R型 ≤200℃ 硝酸類
鉻鎳釩鋼I型 ≤550℃ 蒸汽=冶煉、能源等

金屬硬密封固定球閥–外形尺寸

手柄式金屬硬密封固定球閥結構圖
蝸輪傳動金屬硬密封固定球閥結構圖
電動金屬硬密封固定球閥結構圖
金屬硬密封固定球閥法蘭結構圖
1、設計和制造：GB/T12237-1989；API6082、檢驗和試驗：GB/T13927-1992；API598
3、法蘭連接：JB/T79.1～2-1994；ASME/ANSI B16.54、結構長度：GB/T12221-1989；ASME/ANSI 16.10
公稱壓力 公稱通徑DN 尺寸
L D K d b z-do Ws Hs Hw Hd
1.6MPa 150 394 285 240 210 24 8-23 1000 305 470 540
200 457 340 295 265 26 12-23 - - 520 580
250 533 405 355 320 30 12-25 610 640
300 610 460 410 375 30 12-25 650 690
350 686 520 470 435 34 16-25 740 785
400 762 580 525 485 36 16-30 795 830
450 864 640 585 545 40 20-30 860 910
500 914 715 650 608 44 20-34 945 990
600 1067 840 770 718 48 20-41 1040 1090
700 1245 910 840 788 50 24-41 1150 1210
800 1372 105 950 898 52 24-41 1280 1340
900 1524 1125 1050 998 54 28-41 1430 1510
1000 1753 1255 1170 1110 56 28-48 1580 1640
1200 2032 1485 1390 1325 58 32-54 1810 1910
1400 2300 1685 1590 1525 60 36-54 2010 2115
2.5MPa 150 403 300 250 218 30 8-25 1000 305 470 555
200 502 360 310 278 34 12-25 - - 540 595
250 568 425 370 332 36 12-30 630 655
300 648 485 4730 390 40 16-30 650 705
350 762 555 490 448 44 16-34 740 795
400 838 620 550 505 48 16-34 795 830
450 914 670 600 555 50 20-34 860 910
500 991 730 660 610 52 20-41 945 990
600 1143 845 770 718 56 20-41 1040 1090
700 1346 960 875 815 60 24-48 1150 1210
800 1524 1085 990 930 64 24-48 1305 1340
900 1727 1185 1090 1025 66 28-54 1505 1600
1000 1880 1320 110 1140 68 28-58 1615 1705
1200 2184 1520 1420 1350 72 32-58 1925 2035
1400 2300 1755 1640 1560 78 36-65 2110 2185

如果需要了解DN150以下口徑，或4.0MPa～6.4MPa、class150～600之間的金屬硬密封固定球閥的相關數據，請與天沃相關工作人員聯系。

金屬硬密封固定球閥-可配執行機構

繼續了解：氣動固定式球閥

繼續了解：電動固定式球閥

]]> http://ruitesteel.cn/jinshu-yingmifeng-guding-qiufa.html/feed/ 0 噴煤粉專用固定球閥 http://ruitesteel.cn/penmeifen-gudingqiufa.html http://ruitesteel.cn/penmeifen-gudingqiufa.html#comments Tue, 25 Jan 2011 00:43:44 +0000 tenvo http://ruitesteel.cn/?p=1272
噴煤粉專用固定球閥

噴煤粉專用固定球閥是作為控制含塵、含固體粉末，特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系統。該產品的結構特點有：

1、閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。

2、特殊材料制成的密封圈，具有耐高溫、耐磨損、使用壽命長的特點。

3、閥門結構緊湊、啟閉靈活、安裝維修方便。

特點總結：

固定球噴煤粉專用可選裝氣動或電動執行器

全焊接固定球閥

相同:固定球

不同:一體式結構

鍛鋼抗硫固定球閥

相同:固定球

不同:

長輸管線固定球閥

相同:固定球

不同:

噴煤粉專用固定球閥–主要零件材質

零件名稱 材質
閥體、閥蓋 WCB
球體、閥座 1Cr18Ni9Ti+硬鉻
閥桿 2Cr13
密封圈 特種耐磨耐高溫四
螺栓 中碳鋼

噴煤粉專用固定球閥–性能規范

公稱壓力 1.6MPa
殼體試驗壓力 2.4MPa
高壓液密封 1.76MPa
低壓氣密封 0.6MPa
適用溫度 -28～300℃
適用介質 含塵氣體、煤粉等
結構長度按 GB12221-89
法蘭尺寸按 GB9113、JB79-59
檢驗試驗按 JB/T9092-99
驅動方式 手動、氣動

噴煤粉專用固定球閥–外形尺寸

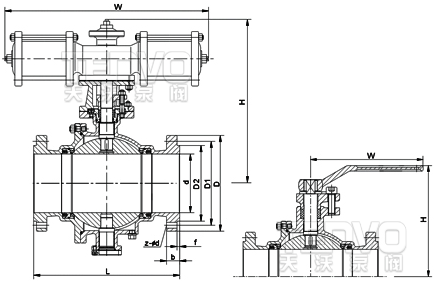

噴煤粉專用固定球閥結構圖
公稱壓力 公稱通徑 尺寸
L W H
手動 氣動 手動 氣動
1.6MPa 25 180 140 235 90 298
32 200 155 235 107 304
40 220 250 330 127 370
50 220 250 330 140 376
65 241 350 400 164 425
80 283 350 510 177 484
100 305 420 510 206 531
125 356 700 580 292 570
150 394 1000 720 320 570
200 457 - 720 - 610
250 533 - 900 - 670
300 610 - 1050 - 740
350 686 - 1290 - 790
400 762 - 1600 - 905

國標固定球閥-可配執行機構

繼續了解：氣動固定式球閥

繼續了解：電動固定式球閥

]]> http://ruitesteel.cn/penmeifen-gudingqiufa.html/feed/ 0 長輸管線固定球閥 http://ruitesteel.cn/changshu-guanxian-gudingqiufa.html http://ruitesteel.cn/changshu-guanxian-gudingqiufa.html#comments Mon, 24 Jan 2011 00:16:37 +0000 tenvo http://ruitesteel.cn/?p=1267
長輸管線固定球閥

長輸管線固定球閥是根據用戶的要求，為滿足在硫化環境下的抗硫化應力裂化的要求，不僅選材廣泛且內件材料均采用表面鍍鎳或是316材質、密封圈采用特制的聚合物材料，使長輸管線固定球閥不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度范圍廣，全通徑和縮徑齊備，并可配多種驅動裝置，是化工、石油煉制、天然氣開采與輸送系統理想的用閥選擇。

特點總結：

固定球長輸管線專用可選裝氣動或電動執行器

噴煤粉專用固定球閥

相同:固定球

不同:

全焊接固定球閥

相同:固定球

不同:一體式結構

鍛鋼抗硫固定球閥

相同:固定球

不同:

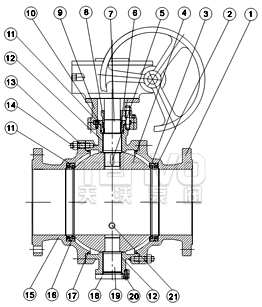

長輸管線固定球閥示意圖

長輸管線固定球閥–主要零件及材質

NO . 零件名稱 材質
GB ASTM
1 閥體 WCB、A105 A182 F316
2 彈簧 60Si2Mn 31 6
3 密封圈 增強聚四氟乙烯 增強聚四氟乙烯
4 球體 A105+ENP A182F316
5 鍵 45 316
6 填料 PTFE PTFE
7 閥桿 2Cr13+鍍鎳磷 2Cr13+ENP 316
8 填料壓蓋 WCB A216-WCB
9 支架 WCB A2 6-WCB
1O 壓套 A105 316
11 “ O”型密封圈 橡膠 橡膠
12 滑動軸承 不銹鋼 +PTFE 316+PTFE
13 螺柱 35CrMoA 316
14 螺母 35 316
15 閥蓋 WCB A2 6-WCB
16 閥座 A105+ENP 316
17 墊片 柔性石默 +不銹鋼 柔性石默+316 Craphite+316
18 底蓋 A105 316
19 固定軸 1Cr13 A276-410
20 螺釘 35 316
21 排污螺塞 25 316

長輸管線固定球閥–主要性能及規范

公稱壓力 PN(MPa) 最高使用壓力 試驗壓力 (MPa) 壓力級 最高使用壓力 試驗壓力 (MPa)
(Mpa) 殼體 高壓液密封 低壓氣密封 (Mpa) 殼體 高壓液密封 低壓氣密封
1.6 1.6 2.4 1.76 0.6 CLASS150 1.94 2.94 21.6 0.6
2.5 2.5 3.75 2.75 CLASS300 5.1 7.67 5.62
4.0? 4.0? 6.0? 4.4 CLASS600 10.2 15.3 11.23
6.4 6.4 9.6 7 CLASS900 15.1 23 16.85
1O.0? 10.0? 1.5 1.1 CLASS1500 25.1 37.5 27.5
應用規范 結度長度核 CB12221-89 ANSI B16.10
法蘭尺寸按 JB79-59 GB 9113 HG20592-97 ANSI B16.5
焊接標準按 CB12224-89 ANSI B16.25
檢驗試驗按 JB/T 9092-89 API 598
適用工況 適用介質 天然氣、液化氣、石油等介質
適用溫度 -28℃~≤150℃
驅動方式 蝸輪傳動、氣動、電動、氣液聯動等

長輸管線固定球閥-可配執行機構

繼續了解：氣動固定式球閥

繼續了解：電動固定式球閥

]]> http://ruitesteel.cn/changshu-guanxian-gudingqiufa.html/feed/ 0 全焊接固定球閥 http://ruitesteel.cn/quanhanjie-guding-qiufa.html http://ruitesteel.cn/quanhanjie-guding-qiufa.html#comments Sun, 23 Jan 2011 00:08:52 +0000 tenvo http://hlu008053.chinaw3.com/?p=407
全焊接固定球閥

全焊接固定球閥是新一代高性能球閥，是采用固定球結構的全焊接球閥，適用于長輸管線和一般工業管線，其安全、耐惡劣環境等在設計時均已進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。

特點總結：

固定球一體式結構全焊接工藝閥體無外漏點可選裝氣動或電動執行器

一體式全焊接球閥

相同:全焊接工藝

不同:浮動球

硬密封固定球閥

相同:固定球

不同:分體式結構

鍛鋼抗硫固定球閥

相同:固定球

不同:分體式結構/鍛鋼閥體

全焊接固定球閥實物圖

全焊接固定球閥–采用標準

設計依據 GB API ASME
設計標準 GB/T12237 API6D ASME B16.34
結構設計 連接法蘭 GB/T12221 API6D ASME B16.10
焊接 GB/T15188.1
連接法蘭 GB/T9113
JB/T79		 ASME B16.5 B 16.47
對焊端 GB/T12224 ASME B16.25
試驗和檢驗 JB/T9092 API6D API 598

全焊接抗硫型固定球閥零件的材質為GB（1Cr18Ni9+Ni.P），ASTM（A182-304+Ni.P）。

全焊接固定球閥主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

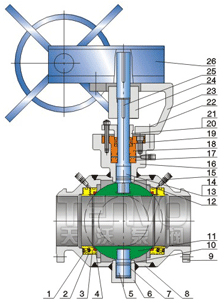

NO. 零件名稱 材料
GB ASTM
1 彈簧 60Si2Mn AISI9260
2 閥座 25 A105
3 密封圈 PTFE PTFE
4 O型圈 Viton Viton
5 下閥桿 1Cr13 A276-410
6 底蓋 25 A105
7 滑動軸承 304+PTFE 304+PTFE
8 閥體 25 A105
9 端蓋 25 A105
10 O型圈 Viton Viton
11 球體 A105+HCr A105+HCr
12 O型圈 Viton Viton
13 閥桿 1Cr13 A276-410
14 鍵 45 AISI C 1045
15 注脂閥 組件 組件
16 填料體 25 A105
17 O型圈 Viton Viton
18 填料箱 25 A105
19 填料墊 1Cr13 A276-410
20 填料 PTFE、碳纖維、柔性石墨 PTFE、碳纖維、柔性石墨
21 填料壓蓋 WCB A216-WCB
22 螺釘 35CrMo A193-B7
23 支架 Q235A 碳鋼
24 連接套 45 AISI C 1045
25 鍵 45 AISI C 1045
26 驅動裝置 組件 組件

全焊接固定球閥–外形尺寸

手動全焊接固定球閥結構圖
氣動全焊接固定球閥結構圖
電動全焊接固定球閥結構圖
壓力 公稱通徑 法蘭 對焊 手動 蝸輪 氣動、液動 電動
mm in L L1 M Mo B Bo P P1 P2 P3 H H1 Ho
1.6MPa
2.0MPa
150Lb		 50 2 178 216 107 230 - - 270 174 89 181 - - -
65 2-1/2 190.5 241 125 400 - - 380 248 148 257 - - -
80 3 203 283 152 400 - - 390 258 148 257 - - -
100 4 229 305 178 650 - - 480 322 287 287 - - -
125 5 356 381 300 1050 - - 555 395 287 287 - - -
150 6 394 457 330 1050 - - 665 457 378 378 435 215 200
200 8 457 521 - - 400 600 805 595 378 378 480 265 200
250 10 533 559 - - 495 600 840 630 378 378 535 315 200
300 12 610 635 - - 580 800 975 728 530 530 600 320 280
350 14 686 762 - - 625 800 1130 883 530 530 610 360 280
400 16 762 838 - - 670 800 1460 1154 680 680 670 420 280
150 18 864 914 - - 698 800 1530 1224 680 680 760 510 305
500 20 914 991 - - 840 800 1560 1294 680 680 765 590 305
600 24 1067 1143 - - 1050 800 1145 915 1455 1455 905 630 305
700 28 1245 1346 - - 1100 800 1160 930 1455 1455 985 725 400
800 32 1372 1524 - - 1150 800 1460 1100 1665 1665 1110 835 400
900 36 1524 1727 - - 1230 800 1540 1180 1665 1665 1445 880 460
1000 40 1721 1930 - - 1320 800 1630 1280 1960 1960 1655 970 460

]]> http://ruitesteel.cn/quanhanjie-guding-qiufa.html/feed/ 0
