TENVO電動偏心半球閥標配有QT和TT兩款電動執行器，也可根據用戶需求，選用其它品牌的執行器，我們與ROTORK、STPOS、揚州電力、天二通等國內外知名品牌保持戰略合作關系，確保天沃出品的每一款電動閥門都具有完美的品質，優越的性能。

由于電動執行器與偏心半球閥種類眾多，如果需要具體的產品相關尺寸與數據，請與天沃工作人員取得聯系。

特點總結：

偏心半球閥閥體普通型/防爆型/調節性型/智能型電動執行器（可選配）220V/380V

部分電動偏心半球閥展示

TENVO氣動偏心半球閥根據閥門口徑、介質、壓力、溫度等不同，標配有GT、AT、AW三款氣動執行器，可滿足不同工況的需求。根據偏心半球閥的種類不同、氣動執行器款式不同，可以搭配出多款氣動偏心半球閥，因此這里將省略外形尺寸相關數據，如果需要，可聯系天沃工作人員。

主要型號：Q640F型軟密封氣動偏心半球閥、Q640H/Y型硬密封氣動偏心半球閥

特點總結：

偏心半球閥閥體AT/GT/AW氣動執行器（可選）選裝附件性能更完美

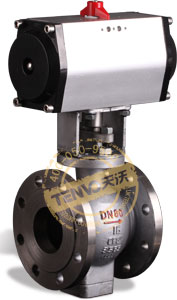

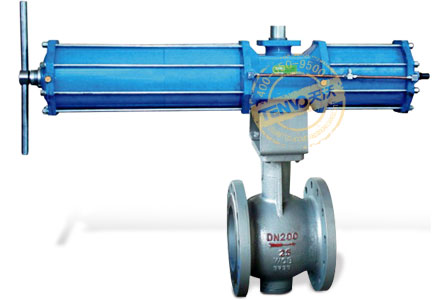

部分氣動偏心半球閥展示

側裝式偏心半球閥的主要特點是球體（半球）從法蘭一側裝入，和其它側裝式結構的閥門一樣，該閥門也屬于縮徑結構。

特點總結：

側裝式結構半球偏心通道縮徑具有剪切功能啟閉無摩擦

PN1.0MPa側裝式偏心半球閥–外形尺寸

公稱通徑DN	L	1.0MPa（GB9113-200 RF法蘭）
		D	D1	D2	b	f	n-d	H
50	124	165	125	99	20	2	4-18	200
65	145	185	145	118	20	2	4-18	215
80	165	200	160	132	20	2	8-18	235
100	200	220	180	156	22	2	8-18	250
125	254	250	210	184	22	2	8-18	280
150	267	285	240	211	24	2	8-22	300
200	292	340	295	266	24	2	8-22	370
250	330	395	350	319	26	2	12-22	420
300	390	445	400	370	26	2	12-22	450
350	468	505	460	429	26	2	16-22	520
400	526	565	515	480	26	2	16-26	570
450	610	615	565	530	28	2	20-26	640
500	610	670	620	582	28	2	20-26	640
600	762	780	725	682	34	2	20-30	720
700	889	895	840	794	34	5	24-30	800

PN4.0MPa側裝式偏心半球閥–外形尺寸

公稱通徑DN	4.0MPa（GB9113-200 FM法蘭）
	L	D	D1	D2	D3	f1	b	f	n-d	H
50	124	165	125	99	88	3	20	4	4-18	200
65	145	185	145	118	110	3	22	4	8-18	215
80	165	200	160	132	121	3	24	4	8-18	235
100	200	235	190	156	150	3.5	24	4.5	8-22	250
125	254	270	220	184	176	3.5	26	4.5	8-26	280
150	267	300	250	211	204	3.5	28	4.5	8-26	300
200	292	375	320	284	260	3.5	34	4.5	12-30	370
250	330	450	385	345	313	3.5	38	4.5	12-33	420
300	390	515	450	409	364	3.5	42	4.5	16-33	450
350	468	580	510	465	422	4	46	5	16-36	520
400	526	660	585	535	474	4	50	5	16-39	570
450	610	685	610	560	524	4	50	5	20-39	640
500	610	755	670	615	576	4	52	5	20-42	640
600	762	890	795	735	675	4	60	5	20-48	720

焊接式對焊偏心半球閥-可配執行機構

上裝式偏心半球閥特點之一是啟閉無摩擦，由于采用偏心結構，閥門在關閉的過程中，球體逐漸靠近閥座，到關閉位置完全接觸；在開啟時球體離開密封位置即完全脫開，開啟扭矩?。坏诙€(gè)特點是密封面可實現自清潔，球體離開閥座時，介質可沖去密封面上的積聚物，對于易結晶介質，球體在關閉過程中可切除介質結晶達到的密封目的，避免了其它閥門無法開關的弊端；第三個特點是密封嚴緊，球體、閥座是雙金屬，采取不同工藝，密封面可組成防腐、耐磨等各種類型，滿足不同工況的需要，密封是球面線接觸，靠二維偏心實現零泄漏；第四個特點是使用較長時間發現密封面磨損，只需關閉時壓緊套再壓緊少許，仍可實現可靠密封，延長使用壽命。此外，調整或更換密封面，閥門可繼續使用，避免很多閥門密封失效整臺報廢的弊端。

特點總結：

上裝式結構半球偏心具有剪切功能啟閉無摩擦通道縮徑

上裝式偏心半球閥–外形尺寸

公稱壓力PN	公稱通徑DN	尺寸
		L	D	K	d	b	z-do	Hw	Hd
1.0MPa	100	229	220	180	156	22	8-18	330	380
	125	254	250	210	184	22	8-18	345	405
	150	267	285	240	231	24	8-22	370	440
	200	292	340	295	266	24	8-22	405	470
	250	330	395	350	319	26	12-22	480	540
	300	356	445	400	370	26	12-22	520	580
	350	430	505	460	429	26	16-22	570	630
	400	530	565	515	480	26	16-26	630	710
	450	580	615	565	530	28	20-26	690	770
	500	660	670	620	582	28	20-26	740	820
	600	840	780	725	682	34	20-30	840	940
	700	900	890	840	794	34	24-30	960	1040
	800	1000	1015	950	901	36	24-33	1080	1180
	900	1100	1115	1050	1001	38	28-33	1190	1280
	1000	1200	1230	1160	1112	38	28-36	1310	1420
	1200	1300	1455	1380	1328	44	32-39	1420	1530
	1400	1500	1675	1590	1520	48	36-42	1540	1650
1.6MPa	100	229	220	180	156	22	8-18	330	380
	125	254	250	210	184	22	8-18	345	405
	150	267	285	240	211	24	8-22	370	440
	200	292	340	295	266	24	12-22	405	470
	250	330	405	355	319	26	12-26	480	540
	300	356	460	410	370	28	12-26	520	580
	350	430	520	470	429	30	16-26	570	630
	400	530	580	525	480	32	16-30	630	710
	450	580	640	585	548	40	20-30	690	770
	500	660	715	650	609	44	20-33	740	820
	600	840	840	770	720	44	20-36	840	940
	700	900	910	840	794	40	24-36	960	1040
	800	1000	1025	950	901	42	24-39	1080	1180
	900	1100	1125	1050	1001	44	28-39	1190	1240
	1000	1200	1255	1170	1112	46	28-42	1310	1420
	1200	1300	1485	1390	1328	52	32-48	1420	1530
	1400	1500	1685	1590	1530	58	36-48	1540	1650

焊接式對焊偏心半球閥-可配執行機構

焊接式對焊偏心半球閥是天沃公司根據部分用戶的特殊需求而研發的偏心半球閥的新品種，采用側裝式結構，最大的特點就是采用對焊的連接方式，其執行的標準有：

1、設計和制造：GB/T12237-2005、API608

2、檢驗和試驗：GB/T13927-2005、API598

3、連接形式：JB/T79.1～4-2005、ASME/ANSI B 16.5

4、結構長度：GB/T12221-2005、ASME/ANSI B 16.10

特點總結：

對焊連接偏心半球結構啟閉無磨損具有剪切功能

焊接式對焊偏心半球閥–外形尺寸

公稱通徑DN	1.6MPa連接尺寸			2.5MPa連接尺寸			4.0MPa連接尺寸
	L	D	H	L	D	H	L	D	H
50	216	75	105	216	75	105	216	80	105
65	241	80	110	241	85	110	241	95	110
80	283	95	120	283	95	120	283	98	120
100	350	120	130	350	120	130	350	125	130
125	381	145	145	381	145	145	381	150	145
150	403	175	185	403	175	185	403	180	185
200	475	235	200	475	235	200	475	240	200
250	533	285	225	533	285	225	533	290	225
300	610	340	265	610	340	265	610	348	265
350	686	400	310	686	400	310	686	408	310
400	838	445	335	838	445	335	838	454	335
450	914	495	380	914	495	380	914	508	380
500	991	545	410	991	550	410	991	564	410
600	1143	650	475	1143	655	475	1143	668	475
700	1245	750	545	1245	755	545	1245	768	545
800	1372	850	610	1372	855	610	1372	870	610
900	1524	950	655	1524	955	655	1524	970	655
1000	1753	1050	755	1753	1055	755	1753	1070	755
1100	1800	1150	820	1800	1155	820	1800	1170	820
1200	2000	1255	870	2000	1260	870	2000	1270	870
1400	2100	1455	920	2100	1460	920	2100	1470	920
1600	2300	1665	990	2300	1675	990	2300	1685	990
1800	2400	1865	1070	2400	1875	1070	2400	1890	1070
2000	2600	2075	1150	2600	2085	1150	2600	2098	1150
