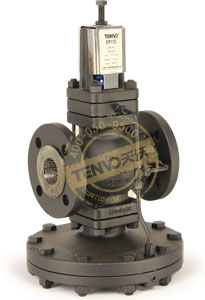

DP17隔膜式減壓閥實物圖

DP17導閥型隔膜式減壓閥為鑄鋼材質閥體、主閥閥芯、導閥閥芯、閥座、及過濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10:1,控制準確。當壓力調節范圍超過10:1時,應采用兩個減壓閥串聯布置。YDP17G為軟密封型號,用于壓縮空氣系統,或其它工業氣體(不適用于氧氣系統)。

DP17減壓閥可在同一主閥體上組合多個導閥,用于實現兩級壓力控制,溫度壓力控制,遠程調控等多種功能。

特點總結:

導閥型隔膜式適用蒸汽或空氣系統組合導閥到達不同控制要求

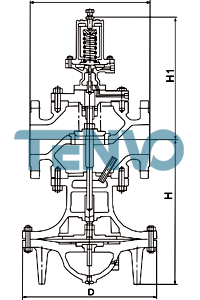

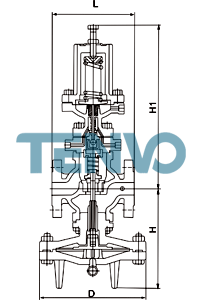

25P減壓閥

相同:閥門結構

不同:

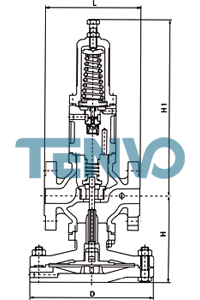

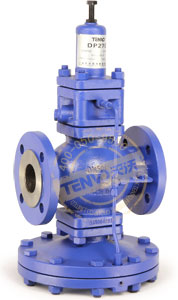

DP27導閥型減壓閥

相同:閥門結構

不同:

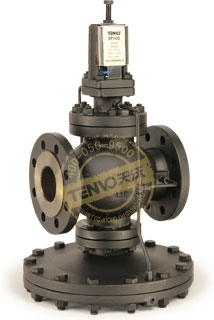

DP143導閥型隔膜式減壓閥

相同:閥門結構

不同:

使用優點

無需外部動力(E型除外),減少安裝費用。

精確控制制程壓力。改善制程效率,提高產品質量。

多種控制的組合,減少總的設備投資。

本質安全,可用于危險區域(E型除外)。

口徑和連接

螺紋連接:1/2″~2″BSPNPT

法蘭連接:DN 15~50

BS 16/25GB16/25DIN 16/25JIS16/25ANSI 150

閥體材質

鑄鋼GB/T12229WCB

(根據工作介質壓力、溫度可選用不同材質)

限制條件

閥體設計條件:PN25

最大工作壓力

(飽和蒸汽):DP1717barg

DP17G17barg

最大工作溫度:DP17285℃

DP17G120℃

壓力控制范圍

黃色彈簧0.2~3.0 barg

藍色彈簧2.5~7.0 barg

紅色彈簧6.0~12.0 barg

錐形彈簧0.2~17 barg

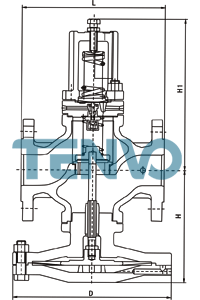

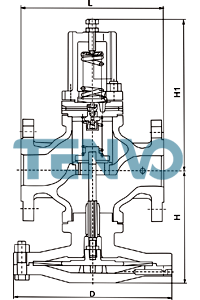

DP17隔膜式減壓閥

DN L H H1 D
15 147 135 220 185
20 154 135 225 185
25 160 145 235 210
32 180 155 235 210
40 200 175 240 255
50 230 185 245 255

DP導閥隔膜式減壓閥的導閥控制組態–實現多種控制功能的組合

導閥隔膜式減壓閥通過對導閥裝置的各種組合,可以僅在一臺減壓閥上方便的實現多種控制功能,有效減少了設備的總投資。

DPl7E

DPl7E導閥型隔膜式減壓閥是在導閥壓力控制管中安裝了電磁閥,可用遠程的開關或計時器等操作電磁閥的開關,從而控制減壓閥的開關。

最大工作溫度190℃最大上游壓力1Obarg

電磁閥電壓范圍:220/240V,115V和24V50Hz

DPP17E/DPP17EE

DPP17E導閥型隔膜式減壓閥是在導閥側附加安裝了一個壓力導閥,可以再獲得一個較低的下游控制壓力,通過安裝在導閥壓力控制管上的電磁閥的開關,能在兩個設定壓力之間進行控制轉換。

DPPl7EE是在DPPl7E的兩個導閥之間再附加一個電磁閥,使得不僅可以在兩個下游設定壓力之間轉換,而且主閥能被遠程控制打開或關閉。

DP17R

DPl7R導閥型隔膜式減壓閥是通過改變加在導閥膜片上的空氣壓力信號,可以實現遠程對下游壓力的連續控制。通常使用壓縮空氣調節器調節輸入到導閥的控制信號。

DP17T/DP17TE

DPl7T導閥型壓力/溫度控制是在DPl7壓力導閥側附加安裝了一個自作用溫度控制導閥,使得該閥門同時具有控制壓力和調節溫度的功能。

當用于換熱器時,該閥可將下游蒸汽壓力限定在設定的壓力范圍內,同時控制換熱器出口溫度符合設定點的要求。

DPl7TE是在溫度導閥壓力控制導管上,附加安裝了一個電磁閥,可遠程操作電磁閥的開關,從而控制減壓閥的開關。

溫度控制范圍:

16~49℃、C 49~82℃、93~127℃、38~71℃、71~104℃

DPS17

DPSl7是在導閥側附加安裝了一個溢流控制導閥,使該閥同時具有溢流和減壓功能。

主導閥裝在主閥體上,控制下游壓力。當上游壓力高于溢流導閥設定值時打開主閥,同時減壓導閥控制下游壓力在設定值,當下游壓力低于溢流導閥的設定值時,關閉主閥。這樣在峰值負荷時可關閉不重要的用汽設備或維修重要設備用汽。

DPP17E導閥型隔膜式減壓閥

DPP17E

DP17R導閥型隔膜式減壓閥

DP17R

]]>
http://ruitesteel.cn/dp17-gemoshi_jianyafa.html/feed/ 0
YK43F氣體減壓閥 http://ruitesteel.cn/qiti-jianyafa.html http://ruitesteel.cn/qiti-jianyafa.html#comments Thu, 16 Aug 2012 00:11:22 +0000 tenvo http://ruitesteel.cn/?p=1492
YK43F氣體減壓閥

YK43F氣體減壓閥適用于工作溫度≤150℃的空氣、氧氣、氫氣、煤氣、液化氣等管路上。

YK43F空氣減壓閥通過啟閉件的節流,將進口壓力降至某一需要的出口壓力,并借助介質本身的能量,使閥后壓力自動滿足預訂要求,適用工況的要求。

本閥進口壓力與出口壓力之差必須≥0.15MPa。

特點總結:

氣體管路專用最大口徑DN500最高公稱壓力16.0MPa碳鋼/不銹鋼材質

Y42X薄膜式減壓閥

相同:用于氣體管路

不同:薄膜式/用于液體管路

DP17隔膜式減壓閥

相同:用于氣體管路

不同:導閥隔膜式/用于蒸汽管路

BRV2直接作用式減壓閥

相同:用于氣體管路

不同:直接作用式/用于蒸汽管路

YK43F氣體減壓閥–流量系數(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

YK43F氣體減壓閥–主要技術參數和性能指標

公稱壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(MPa) 2.4 3.75 6.0 9.6 15.0 24.0
密封試驗壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
最高進口壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(MPa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
壓力特性偏差(MPa)△P2P GB12246-1989
流量特性偏差(MPa)△P2G GB12246-1989
最小壓差(MPa) 0.15 0.15 0.2 0.4 0.8 1.0
工作溫度 0

殼體試驗不包括膜片、頂蓋。

YK43F氣體減壓閥–結構說明和作用原理

l、本閥由主閥和導閥兩部分組成,主閥體下部有下蓋、主閥彈簧、主閥瓣,主閥瓣由主閥彈簧支撐,使主閥處于密封狀態。主閥體上部有活塞、缸套等;當活塞受介質壓力后,靠缸套導向推動主閥瓣,使閥門開啟;導閥體內有導閥彈簧、導閥瓣,膜片等,導閥彈簧支撐導閥瓣,使導閥處于密封狀態;導閥上蓋內有調節彈簧、調節螺栓,便于調節所需的工作壓力。

2、本閥出廠時,主閥與導閥是關閉的,使用時,順時針方向旋轉調節螺栓,頂開導閥瓣,介質由“a”道通入導閥腔進入“S”道,靠介質壓力推動活塞,使主閥瓣開啟,介質流向閥后,同時由“B”道進入膜片下腔。當閥后壓力超過調定壓力時,推動膜片壓縮調節彈簧,導閥漸漸關閉,流入活塞上部介質減少,活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉,A腔流向B腔介質較少,閥后壓力下降,閥后壓力的微小變化,影響膜片和調節彈簧的平衡使膜片上下移動,推動導閥和活塞工作,使主閥上下移動控制介質流量,所以閥后壓力保持穩定。

YK43F氣體減壓閥–外形尺寸

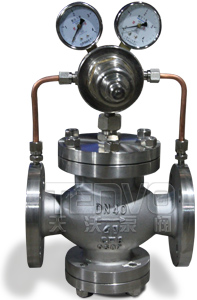

YK43F氣體減壓閥實物圖

鑄造閥體

YK43F鍛鋼閥體氣體減壓閥實物圖

鍛造閥體

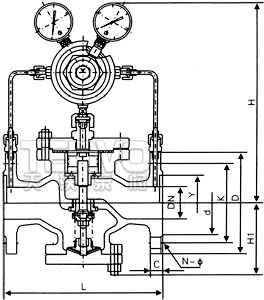

YK43F氣體減壓閥結構圖

鑄造閥體結構圖

公稱通徑
DN
外形尺寸 公稱通徑
DN
外形尺寸
L H H1 L H H1
1.6/2.5MPa 4.0MPa 6.4MPa 10.0/16.0MPa
15 160 180 295 90 15 180 180 305 100
20 160 180 330 98 20 180 200 340 105
25 180 200 330 110 25 200 220 340 120
32 200 220 330 110 32 220 230 340 120
40 220 240 345 125 40 240 240 355 135
50 250 270 345 125 50 270 300 355 135
65 260 280 350 130 65 300 340 360 140
80 310 330 385 160 80 330 360 395 170
100 350 380 385 170 100 380 400 185
125 400 450 400 200 125 450 415 215
150 450 500 415 210 150 500 430 225
200 500 550 475 240 200 550 495 260
250 600 525 290 250 600 545 310
300 800 580 335 300 800 600 355
350 850 650 375 350 850 640 395
400 900 660 405 400 900 690 435
450 900 730 455 500 950 780 495
500 950 750 465


YK43F空氣減壓閥–安裝、使用注意事項

1、本閥安裝前應仔細核對使用情況是否與標牌規定相符;

2、本閥安裝在水平管道上,閥體所示箭頭與介質流向應一致;

3、減壓閥前后應該有一段直管,閥前O.6×DN以上,閥后1O×DN以上。

4、安裝時應進行以下工作:(1)將閥門兩端封蓋取下;(2)檢查連接螺栓,無松動;(3)閥前管道必須沖洗干凈。

5、本閥在管路上只作減壓用,不作截止用,使用介質必須經過過濾器過濾;

6、使用時,將調節螺釘順時針方向緩慢旋轉,使出口壓力升至所需壓力,調整后,將螺釘鎖緊。

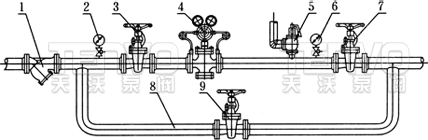

YK43F空氣減壓閥安裝示意圖

1-過濾器;2、6-壓力表;3、7、9-閘閥;4-減壓閥;5-安全閥;8-旁通道

YK43F氣體減壓閥–調壓方法

1、關閉減壓閥前的閘閥,開啟減壓閥后的閘閥,制造下游低壓環境:

2、將調節螺釘按逆時針旋轉至最上位置(相對最低出口壓力),然后關閉減壓閥后閘閥;

3、慢慢開啟減壓閥前的閘閥至全開;

4、順時針緩慢旋轉調節螺釘,將出口壓力調至所需要的壓力(以閥后表壓為準);調整好 后,將鎖緊螺母鎖緊,打開減壓閥后閘閥:

5、如在調整時出口壓力高于設定壓力,須從第一步開始重新調整,即只能從低壓向高壓調:

YK43F氣體減壓閥可能發生的故障及消除方法

故障內容 發生故障的原因 消除方法
不通氣 通道被阻塞 清除通道污物
氣直通 1、活塞卡住
2、主、導閥閥桿在導向孔內卡住
3、主、導閥密封面有污物卡住
4、膜片損壞
5、旁通閥是否關閉
1、消除缸套和活塞污物
2、將主、導閥桿用細砂紙砂小外徑
3、清除主、導閥密封上的污物
4、更換新膜片
5、關閉旁通閥
壓力調不高 1、缸套與活塞間隙過大
2、調節彈簧疲勞或損壞
1、更換缸套或活塞
2、更換彈簧
閥后壓力不穩定 1、出口流量波動過大
2、輸入與消耗量相差過大
1、穩定閥后流量
2、重新選用閥的通徑


]]>
http://ruitesteel.cn/qiti-jianyafa.html/feed/ 0
Y43H先導活塞式蒸汽減壓閥 http://ruitesteel.cn/xiandao-huosai-zhengqi-jianyafa.html http://ruitesteel.cn/xiandao-huosai-zhengqi-jianyafa.html#comments Wed, 15 Aug 2012 00:38:13 +0000 tenvo http://ruitesteel.cn/?p=1499
Y43H先導活塞式蒸汽減壓閥

Y43H先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。

先導活塞式蒸汽減壓閥通過活塞來平衡壓力,帶動閥瓣運動,實現減壓功能。該閥體積小,活塞所允許的行程較大,但由于活塞在缸體中的摩擦力較大,因此靈敏度比薄膜式減壓閥低。另外,其制造工藝要求嚴格,特別是活塞、活塞環、缸體、副閥等零件,由于用在蒸汽減壓閥上,這些零件受熱后的膨脹間隙不易控制,易產生卡住或漏汽現象,更影響它的靈敏度。盡管如此,這種結構的減壓閥仍使用很廣,特別是當介質溫度較高時,薄膜式減壓閥由于耐高溫的薄膜材料難以解決,所以選用活塞式減壓閥用于蒸汽管道。

特點總結:

蒸汽管路最普遍的減壓閥先導活塞式最高公稱壓力16.0MPa

YGa43大流量蒸汽減壓閥

相同:蒸汽專用

不同:先導活塞式

25P蒸汽減壓閥

相同:蒸汽介質

不同:導閥隔膜式/性能更佳

自力式蒸汽減壓閥

相同:蒸汽介質

不同:自力式/性能優異

Y43H先導活塞式蒸汽減壓閥–流量系數(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

Y43H先導活塞式蒸汽減壓閥–主要技術參數和性能指標

公稱壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(MPa) 2.4 3.75 6.0 9.6 15.0 24.0
密封試驗壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
最高進口壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(MPa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
壓力特性偏差(MPa)△P2P GB12246-1989
流量特性偏差(MPa)△P2G GB12246-1989
最小壓差(MPa) 0.15 0.15 0.2 0.4 0.8 1.0
工作溫度 GB12245-1989

Y43H先導活塞式蒸汽減壓閥–工作原理

減壓閥是通過調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。主要步驟:擰動調節螺釘,頂開導閥閥瓣,介質從進口側進入活塞上方,由于活塞面積大于主閥瓣面積,推動活塞向下移動,使主閥打開,由閥后壓力平衡調節彈簧的壓力改變導閥的開度,從而改變活塞上方的壓力,控制主閥瓣的開度,使閥后的壓力保持恒定。

Y43H先導活塞式蒸汽減壓閥–外形尺寸

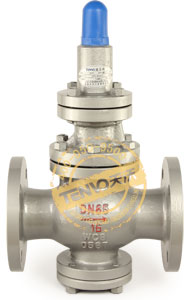

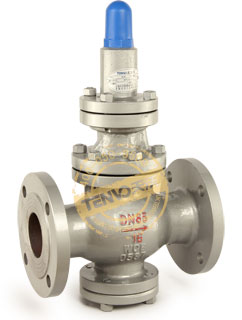

Y43H先導活塞式蒸汽減壓閥實物圖

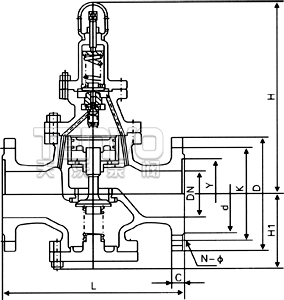

Y43H先導活塞式蒸汽減壓閥結構圖

公稱通徑
DN
外形尺寸 公稱通徑
DN
外形尺寸
L H H1 L H H1
1.6/2.5MPa 4.0MPa 6.4MPa 10.0/16.0MPa
15 160 180 295 90 15 180 180 305 100
20 160 180 330 98 20 180 200 340 105
25 180 200 330 110 25 200 220 340 120
32 200 220 330 110 32 220 230 340 120
40 220 240 345 125 40 240 240 355 135
50 250 270 345 125 50 270 300 355 135
65 260 280 350 130 65 300 340 360 140
80 310 330 385 160 80 330 360 395 170
100 350 380 385 170 100 380 400 185
125 400 450 400 200 125 450 415 215
150 450 500 415 210 150 500 430 225
200 500 550 475 240 200 550 495 260
250 600 525 290 250 600 545 310
300 800 580 335 300 800 600 355
350 850 650 375 350 850 640 395
400 900 660 405 400 900 690 435
450 900 730 455 500 950 780 495
500 950 750 465

活塞式減壓閥檢修內容有哪些?

先導活塞式減壓閥的常見故障主要為減壓性能失靈及閥體與閥蓋、端蓋連接處滲漏兩方面。在運行中的減壓閥發生故障需要檢修時,應先關閉該閥兩側的截止閥,暫時有旁通管工作。平時應定期對減壓閥進行檢查修理,減少故障發生率?;钊綔p壓閥定期檢查的內容是:檢查主閥、脈沖閥的磨損情況,彈簧及膜片是否疲勞,氣缸是否磨損或腐蝕,活塞環是否失去漲力等。

天沃工程師提醒:如果沒有專業的檢修部門,最好定期返廠由廠家進行檢修保養。

]]>
http://ruitesteel.cn/xiandao-huosai-zhengqi-jianyafa.html/feed/ 0
YGa43大流量蒸汽減壓閥 http://ruitesteel.cn/yga43jianyafa.html http://ruitesteel.cn/yga43jianyafa.html#comments Mon, 13 Aug 2012 18:40:04 +0000 tenvo http://ruitesteel.cn/?p=3610
YGa43大流量蒸汽減壓閥

YGa43大流量蒸汽減壓閥屬于先導活塞式減壓閥。由住閥和導閥兩部分組成。主閥由閥座、閥瓣、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等件組成。YGa43大流量蒸汽減壓閥是在普通減壓閥基礎上作了很大改進,加大了活塞面積,改變了節流結構,改變了密封形式,加大了過流面積等等,從而在提高靈敏度、流量、壽命等方面大大改善了性能。

YGa43大流量蒸汽減壓閥主要用于蒸汽管路,適用于流量大、流量變化大,進口壓力變化大的蒸汽管路。

特點總結:

蒸汽管路專用先導活塞式結構Y43H型的改進型適合流量大/進口壓力變化大

Y43H蒸汽減壓閥

相同:先導活塞式/蒸汽專用

不同:

25P蒸汽減壓閥

相同:蒸汽介質

不同:導閥型隔膜式

YG43高靈敏度減壓閥

相同:蒸汽介質

不同:直接作用式/高靈敏度

使用優點

提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上游壓力變化,流量變化等因素引起壓力偏差。

改善了流線分布。降低了噪聲。

改進了密封面結構,延長了密封面壽命。

本質安全,可用于危險區域(E型除外)。

閥體材質

鑄鋼GB/T12229WCB

(根據工作介質壓力、溫度可選用不同材質)

限制條件

閥體設計條件:PN25

最大工作壓力

(飽和蒸汽):19.0barg

最大設定壓力:16.0barg

最大減壓比:10:1

最大工作溫度:300℃

口徑和連接

法蘭連接:DN50~200

BS 16/25GB16/25DIN 16/25

JIS16/25ANSI 150

壓力控制范圍

1.0~3.0 barg

2.0~8.0 barg

7.0~16.0barg

YGa43大流量蒸汽減壓閥結構圖

DN L H H1
50 250 130 300
65 280 145 315
80 310 170 330
100 350 200 405
125 400 225 450
150 450 265 485
200 500 290 570

]]>
http://ruitesteel.cn/yga43jianyafa.html/feed/ 0
Y42X液體減壓閥 http://ruitesteel.cn/yeti-jianyafa.html http://ruitesteel.cn/yeti-jianyafa.html#comments Mon, 13 Aug 2012 00:18:04 +0000 tenvo http://ruitesteel.cn/?p=1482
Y42X液體減壓閥

Y42X直接作用式薄膜減壓閥以其在液體介質方面的高效應用,也稱為液體減壓閥水用減壓閥,主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成,以膜片作為敏感元件來帶動閥瓣運動,控制閥瓣開度達到減壓、穩壓的目的。

Y42X薄膜式液體減壓閥在城市建筑、高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用,性能穩定,適用于水和非腐蝕性液體的管路。

Y42X薄膜式減壓閥同樣可適用于空氣、煤氣等氣體,但YK43F氣體減壓閥性能更出色。

特點總結:

直接作用薄膜式適用液體介質適用氣體介質

200X減壓閥

相同:用于液體管路

不同:水力控制閥系列

YX741X可調式減壓穩壓閥

相同:用于液體管路

不同:水力控制閥系列

YK43F氣體減壓閥

相同:用于氣體管路

不同:

Y42X薄膜式液體減壓閥–流量系數(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 2 3.5 4 4.5 14 14.5 15 60 64 120 140 230 350 520 690 950 1400

Y42X薄膜式液體減壓閥–主要技術參數和性能指標

公稱壓力(MPa) 1.0 1.6 2.5
殼體試驗壓力(MPa) 1.5 2.4 3.75
密封試驗壓力(MPa) 1.0 1.6 2.5
最高進口壓力(MPa) 1.0 1.6 2.5
出口壓力范圍(MPa) 0.2-0.8 0.2-1.0 0.4-1.6
壓力特性偏差(MPa)△P2P GB12244-1989
流量特性偏差(MPa)△P2G GB12244-1989
滲透量 0
工作溫度 0℃~80℃

Y42X、Y42AX液體減壓閥–外形尺寸

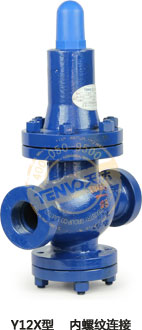

Y12X內螺紋連接液體減壓閥實物圖

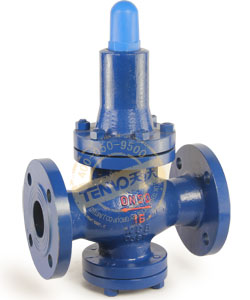

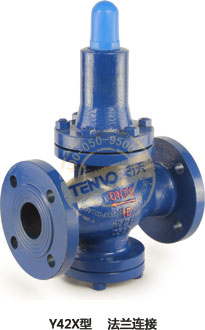

Y42X液體減壓閥實物圖

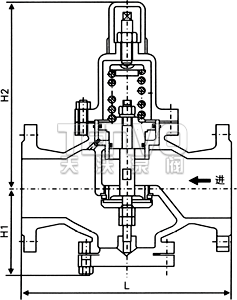

Y42X水用減壓閥結構圖

DN L H1 H2
PN16、25 PN40 PN64 PN16 PN25 PN40 PN64 PN16 PN25 PN40 PN64
20 160 160 170 90 90 90 90 220 220 220 220
25 180 200 200 95 95 100 105 255 255 265 265
32 200 220 220 100 100 100 110 255 255 265 265
40 220 240 240 115 115 130 130 325 325 330 330
50 250 270 270 120 120 135 135 325 325 330 330
65 260 280 300 125 125 130 145 330 330 340 355
80 310 330 330 135 135 150 160 340 340 340 360
100 350 380 380 108 108 185 185 317 317 360 360
125 400 450 450 190 200 200 245 560 560 565 565
150 450 500 500 205 210 240 280 580 580 585 585
200 500 550 550 220 245 245 310 630 630 635 635
250 600 - - 270 - - - 750 - - -
300 800 - - 310 - - - 780 - - -
350 850 - - 390 - - - 850 - - -
400 900 - - 420 - - - 925 - - -

PN16僅為Y42X型直接作用式薄膜減壓閥;PN16~25可為Y42AX型直接作用彈簧活塞式減壓閥。

改進型Y42AX直接作用式水用減壓閥

Y42AX水用直接作用式減壓閥是在Y42X型的基礎上,以活塞代替膜片的壓力調節閥。比膜片式提高壽命三倍以上??趶叫∮贒N50的建議選用Y110和Y116(螺紋連接)的隔膜型減壓閥;口徑大于等于DN50的建議選用Y42AX(法蘭連接)的活塞型減壓閥。該類閥門屬于可調式減壓閥,閥后的壓力可根據需要調節,投入使用后閥后壓力始終減至并穩定在設定值,不因閥前壓力、流量的波動而改變。閥門選材優質,性能可靠,使用壽命長。

作為彈簧薄膜式減壓閥的換代產品,Y42AX系列彈簧活塞式減壓閥具有以下優點:

1、使用壽命長,不存在膜片損壞的問題。

2、耐高壓,出口壓力高時,薄膜片就不行了,而活塞式可適應很高的出口壓力。

Y42AX水用減壓閥用于工作溫度0~90℃的水、空氣和非腐蝕性液體管路上,在高層建筑的冷熱供水和消防供水的系統中,可取代常規分區水管,這樣可以簡化的節省系統的設備,降低工程造價,也可在各類壓機設備的冷卻系統中起著減壓、穩壓作用,的確是用戶理想的產品。

Y42AX直接作用式水用減壓閥工作原理

1、本閥通過啟閉件的節流,造成壓力損失迫使進口壓力在出口處降低某一個需要值,當流量和壓力變化時,利用本身介質能量來控制出口壓力基本不變的目的。

2、本閥介質走向由上進下出,當調節出口壓力時,順時針旋轉調節螺栓,迫使活塞向下移動,打開主閥,改變節流面積,造成壓力損失,實現減壓。由于閥后介質通過“X”通道流入活塞下腔并與活塞上方保持平衡,當壓力和流量變化時,使主閥節流面積始終保持相應位置,由于本閥采用卸荷機構,減小了進口壓力變化對出口壓力的影響,同時加大了出口壓力作用面積,即加大敏感元件作用面積,從而減小了閥門出口壓力偏差,大大提高了減壓閥的穩壓精度。


直接作用薄膜式減壓閥補充說明

薄膜式減壓閥的敏感度較高,因?yàn)樗鼪]有活塞的摩擦力。與活塞式減壓閥相比,薄膜行程比較小,且容易損壞;一般薄膜用橡膠或聚四氟乙烯制造,因此使用溫度受到限制。當工作溫度和工作壓力較高時,薄膜就需用銅或奧氏體不銹鋼制造。所以,薄膜式減壓閥在水、空氣等溫度與壓力不高的條件下使用較為普遍。

直接作用薄膜式水用減壓閥–安裝、使用注意事項

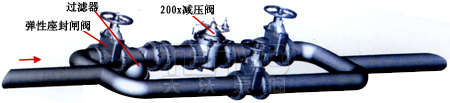

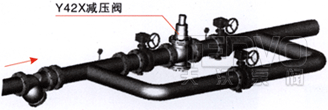

水用減壓閥安裝示意圖

1、安裝前應仔細核對使用情況是否與標牌規定相符。

2、本閥可以水平安裝,又可以垂直安裝,閥體所示箭頭須與介質流向一致。

3、安裝時要清洗內腔和內腔零件,檢查連接螺釘是否均勻擰緊,閥前管道必須沖洗干凈。

4、直接作用式水用減壓閥在管道上只作減壓用,不作截止用,使用介質必須經過過濾器過濾。

直接作用薄膜式水用減壓閥–調壓方法

1、關閉減壓閥前的閥門,開啟減壓閥后的閥門,制造下游低壓環境。

2、卸下減壓閥上端的防護罩把調節螺釘按逆時針旋轉至最上位置(相對最低出口壓力),然后關閉減壓閥后截?cái)嚅y。

3、慢慢開啟減壓閥前的截?cái)嚅y至全開。

4、順時針緩慢旋轉調節螺釘,將出口壓力調至所需要的壓力(以閥后壓力表為準)調整好后,將鎖緊螺母背緊,擰上防護罩,打開減壓閥閥后截?cái)嚅y。

5、如調壓過頭,須從第一步開始重調,即只能從低壓往高壓調。


]]>
http://ruitesteel.cn/yeti-jianyafa.html/feed/ 0
YG43高靈敏度蒸汽減壓閥 http://ruitesteel.cn/yg43jianyafa.html http://ruitesteel.cn/yg43jianyafa.html#comments Sun, 12 Aug 2012 18:24:39 +0000 tenvo http://ruitesteel.cn/?p=3606
YG43高靈敏度蒸汽減壓閥

YGa43大流量蒸汽減壓閥是參考國外同類產品研制開發的,屬于直接作用式薄膜彈簧減壓閥,其突出特點是大大加大了膜片工作面積,因此,和同類減壓閥相比,膜片對下游壓力變化的傳感特別明顯,下游壓力的微小變化(例如0.01MPa)都將引起膜片和閥芯明顯的調節動作,從而大大提高了穩壓功能。

加大薄膜型高靈敏度減壓閥特別適用于進口壓力變化大,出口流量變化大,需要出口壓力較好穩定的管路。

特點總結:

蒸汽管路專用直接作用薄膜式靈敏度高適合進口壓力/出口流量變化大

25P蒸汽減壓閥

相同:蒸汽介質

不同:導閥型薄膜式

Y43H蒸汽減壓閥

相同:蒸汽專用

不同:先導活塞式

ZZYP自力式蒸汽壓力減壓閥

相同:蒸汽介質

不同:自力式

使用優點

提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上游壓力變化,流量變化等因素引起壓力偏差。

改善了流線分布。降低了噪聲。

改進了密封面結構,延長了密封面壽命。

本質安全,可用于危險區域(E型除外)。

閥體材質

鑄鋼GB/T12229WCB

(根據工作介質壓力、溫度可選用不同材質)

限制條件

閥體設計條件:PN25

最大工作壓力

(飽和蒸汽):19.0barg

最大設定壓力:16.0barg

最大減壓比:10:1

最大工作溫度:300℃

口徑和連接

法蘭連接:DN50~200

BS 16/25GB16/25DIN 16/25

JIS16/25ANSI 150

壓力控制范圍

1.0~3.0 barg

2.0~8.0 barg

7.0~16.0barg

YGa43大流量蒸汽減壓閥截個圖

DN L H H1
50 250 130 300
65 280 145 315
80 310 170 330
100 350 200 405
125 400 225 450
150 450 265 485
200 500 290 570

]]>
http://ruitesteel.cn/yg43jianyafa.html/feed/ 0
DP27導閥型減壓閥 http://ruitesteel.cn/dp27-jianyfa.html http://ruitesteel.cn/dp27-jianyfa.html#comments Sat, 11 Aug 2012 18:33:33 +0000 tenvo http://ruitesteel.cn/?p=3571
DP27導閥型減壓閥實物圖

DP27導閥型減壓閥為碳鋼材質閥體、主閥閥芯、導閥閥芯、閥座、及過濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10:1,控制準確。當壓力調節范圍超過10:1時,應采用兩個減壓閥串聯布置。DP27G為軟密封型號,用于壓縮空氣系統,或其它工業氣體(不適用于氧氣)。DP27Y用于低壓型號。

DP27導閥型減壓閥可在同一主閥體上組合多個導閥,用于實現兩級壓力控制,溫度壓力控制,遠程調控等多種功能。

特點總結:

導閥型隔膜式適用蒸汽或空氣系統組合導閥到達不同控制要求


25P減壓閥

相同:閥門結構

不同:

DP17隔膜式減壓閥

相同:閥門結構

不同:

DP143導閥型隔膜式減壓閥

相同:閥門結構

不同:

使用優點

無需外部動力(E型除外),減少安裝費用。

精確控制制程壓力。改善制程效率,提高產品質量。

多種控制的組合,減少總的設備投資。

本質安全,可用于危險區域(E型除外)。

口徑和連接

螺紋連接:1/2″~2″BSPNPT

法蘭連接:DN15~50

BS 16/25/40GB16/25/40DIN 16/25/40JIS16/25/40ANSI 150/300

閥體材質

鑄鋼GB/T12229WCB

(根據工作介質壓力、溫度可選用不同材質)

限制條件

閥體設計條件:PN40

最大工作壓力

(飽和蒸汽):DP2717barg

DP27Y17barg

最大工作溫度:DP27285℃

DP27G120℃

壓力控制范圍

DP27Y黃色彈簧0.2~3.0 barg

DP27錐形彈簧0.2~17 barg

DP27導閥型減壓閥

DN L H H1 D
15 147 135 305 185
20 154 135 305 185
25 160 145 305 210
32 180 155 320 210
40 200 175 320 255
50 230 185 340 255

]]>
http://ruitesteel.cn/dp27-jianyfa.html/feed/ 0
DP143導閥型隔膜式減壓閥 http://ruitesteel.cn/dp143-jianyafa.html http://ruitesteel.cn/dp143-jianyafa.html#comments Fri, 10 Aug 2012 18:10:10 +0000 tenvo http://ruitesteel.cn/?p=3579
DP143導閥型隔膜式減壓閥

DP143導閥型隔膜式減壓閥為鑄鋼材質閥體、主閥閥芯、導閥閥芯、閥座、及過濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10:1,控制準確。當壓力調節范圍超過10:1時,應采用兩個減壓閥串聯布置。DPl43G為軟密封型號,用于壓縮空氣系統,或其它工業氣體(不適用于氧氣)。DP143H為用于高溫的型號。

DP27導閥型減壓閥可在同一主閥體上組合多個導閥,用于實現兩級壓力控制,溫度壓力控制,遠程調控等多種功能。

DP143減壓閥可在同一主閥體上組合多個導閥,用于實現兩級壓力控制,溫度壓力控制,遠程調控等多種功能。

DP163導閥型隔膜式減壓閥為不銹鋼材質閥體,功能同DP143一樣。

特點總結:

導閥型隔膜式適用蒸汽或空氣系統組合導閥到達不同控制要求

25P減壓閥

相同:閥門結構

不同:

DP17隔膜式減壓閥

相同:閥門結構

不同:

DP27導閥型減壓閥

相同:閥門結構

不同:

使用優點

無需外部動力(E型除外),減少安裝費用。

精確控制制程壓力。改善制程效率,提高產品質量。

多種控制的組合,減少總的設備投資。

本質安全,可用于危險區域(E型除外)。

口徑和連接

法蘭連接:DN15~50

BS 16/25/40GB16/25/40DIN 16/25/40

JIS16/25/40ANSI 150/300

閥體材質

鑄鋼GB/T12229WCB

不銹鋼GB/T12230

限制條件

閥體設計條件:PN40

最大工作壓力

(飽和蒸汽):DP143/DP16326barg

最大工作溫度:DP143/DP163300℃

DP143/DP163G120℃

DP143/DP163H350℃

壓力控制范圍

黃色彈簧0.2~3.0 barg

錐形彈簧0.2~17 barg

灰色彈簧16.0~24.0barg

DP143導閥型隔膜式減壓閥

DN L H H1 D
15 147 135 220 185
20 154 135 225 185
25 160 145 235 210
32 180 155 235 210
40 200 175 240 255
50 230 185 245 255
65 250 200 295 320
80 310 230 325 350
100 350 265 340 380
125 400 305 360 455
150 450 330 375 500

]]>
http://ruitesteel.cn/dp143-jianyafa.html/feed/ 0
200X減壓閥 http://ruitesteel.cn/200x-jianyafa.html http://ruitesteel.cn/200x-jianyafa.html#comments Fri, 10 Aug 2012 00:31:05 +0000 tenvo http://ruitesteel.cn/?p=1233
200X減壓閥

200X減壓閥是一種利用介質自身能量來調節與控制管路壓力的智能型閥門,用于生活給水、消防給水及其它工業給水系統,通過調節閥減壓導閥,即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的變化而變化,安全可靠地將出口壓力維持在設定值上,并可根據需要調節設定值達到減壓的目的。200X減壓閥控制精確,性能穩定,安全可靠,安裝調節方便,使用壽命長。

Y42X水用減壓閥

相同:用于液體管路

不同:直接作用薄膜式

YX741X可調式減壓穩壓閥

相同:用于液體管路

不同:

200P可調式減壓閥

相同:用于液體管路

不同:直接作用式

200X減壓閥的作用與用途

調節與控制主閥的出口壓力,主閥出口壓力不因進口壓力變化而改變,亦不因主閥出口流量的變化而改變其出口壓力。可用于生活給水、消防系統及工業給水系統。

200X減壓閥的特點

200X減壓閥閥體采用了全通道流線型設計,流體阻力小,流量大。轉動方式上采用了水力操作,即利用管路中的進出口水壓差自動操作主閥瓣的上下移動,控制閥口開度,調節下游壓力,使下游壓力維持在導閥彈簧設定的壓力值上。當下游壓力超過設定值時,減壓閥將自動關閉,不管入口壓力怎樣波動,都可輸出穩定的出口壓力。不管下游流量怎樣變化,都能維持出口壓力穩定在導閥設定值上。同時通過導閥調節范圍大,保持工作平衡,無水錘沖出現象。

200X減壓閥連接尺寸

200X減壓閥結構圖

結構圖

200X減壓閥安裝示意圖

安裝示意圖

公稱通徑
DN(mm)
50 65 80 100 125 150 200 250 300 350 400 450 500 600
L(mm) 230 250 241 292 330 356 495 622 698 787 900 978 1075 1230
H(mm) 270 305 320 400 455 502 636 750 913 913 1035 1035 1300 1370
H1(mm) 200 210 220 260 310 342 413 510 600 600 685 685 880 950

200X減壓閥–安裝要求

1、建議在管網系統中安裝排氣閥,以便減壓閥能穩定工作。

2、安裝時應注意閥體箭頭標注方向。為方便維護保養,應在減壓閥周圍留一定空間。

3、進出口壓力應不小于0.2MPa,小于0.2MPa穩定性能變差(出口壓力誤差加大)。

]]>
http://ruitesteel.cn/200x-jianyafa.html/feed/ 0
25P蒸汽減壓閥 http://ruitesteel.cn/25p-zhengqi-jianyafa.html http://ruitesteel.cn/25p-zhengqi-jianyafa.html#comments Fri, 10 Aug 2012 00:07:46 +0000 tenvo http://ruitesteel.cn/?p=1504
25P蒸汽減壓閥

DN15-50

25P蒸汽減壓閥是參考國外先進產品而研制開發成功的先導式超大膜片減壓閥,本產品在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料。并大大加工了工作面積,因些閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片,來調節主閥的開度,確保下游壓力的穩定。

25P蒸汽減壓閥的另一個突出的特點為:同一個閥體上可安裝和互換多個導閥,在穩壓的同時,實現溫度制造、上游壓力的控制、遠程的開關控制等。

特點總結:

蒸汽管路導閥隔膜式最大閥體設計壓力2.5MPa性能優于Y43H活塞式蒸汽減壓閥

Y43H蒸汽減壓閥

相同:蒸汽專用

不同:先導活塞式/性能差于25P

DP17導閥型隔膜式減壓閥

相同:閥門結構

不同:

自力式蒸汽減壓閥

相同:可用于蒸汽減壓

不同:自力式/性能優異

25P蒸汽減壓閥的流量系數(Cv)

DN 15 20 25 32 40 50
Cv 2.9 5.3 8.6 11.6 16.5 29.1

25P蒸汽減壓閥–主要技術參數和性能指標

公稱壓力
(MPa)
殼體試驗壓力
(MPa)
密封試驗壓力
(MPa)
最高進口壓力
(MPa)
出口壓力范圍
(MPa)
壓力特性偏差
(MPa)△P2P
流量特性偏差
(MPa)△P2G
滲透量
2.5 3.75 2.5 2.5 0.02-1.6 GB12244-1989 GB12244-1989 GB12245-1989

殼體試驗不包括膜片、閥蓋。

25P蒸汽減壓閥–主要零件材料

閥體、閥蓋 閥座 閥瓣 閥桿 膜片 調節彈簧
WCB 2Cr13 2Cr13 2Cr13 1Cr18Ni9Ti 60Si2Mn

25P蒸汽減壓閥–連接尺寸

DN65~DN200口徑25P蒸汽減壓閥實物圖

DN65-200

DN15~DN50口徑25P蒸汽減壓閥結構圖

DN15-50

DN65~DN200口徑25P蒸汽減壓閥結構圖

DN65-200

DN L H1 H D
15 147 221 133 185
20 154 224 136 185
25 160 235 145 207
32 180 236 156 207
40 200 238 176 255
50 230 246 183 255
65 250 295 200 320
80 310 323 230 350
100 350 340 263 380
125 400 359 306 455
150 450 375 330 500

蒸汽減壓閥使用注意事項

1、蒸汽減壓閥應安裝在離使用處較近的地方,從而控制更精確,并且由于進口管道的減少而降低管道費用。

2、由于管道里的蒸汽在高速流動,如果管道內部存在大量冷凝水會對蒸汽減壓閥及其管道起到破壞作用,所以閥前應安裝汽水分離器及疏水閥。

3、當使用處的蒸汽最小負荷量低于最大負荷量的25%時,不同規格的兩臺蒸汽減壓閥并列使用可防止其他閥門的侵蝕及磨損。

4、蒸汽減壓閥的感應管應留有管徑(ΦD)的10倍以上距離,以使閥門穩定運轉。

5、蒸汽減壓閥前端必須水平方向安裝過濾器,防止由異物引起的故障及磨損。

6、應安裝旁通閥,以備使用。

蒸汽減壓閥出口壓力設定辦法

1、根絕客戶需求將出口處壓力設置后出貨。

2、因設計變更調節出口壓力時可根據下列步驟進行:

a、關閉入口處閘閥,使出口處壓力為0,再關閉出口處閥門。

b、打開入口處閥門后,逆時針方向旋轉固定螺母。

c、看著出口處壓力表,順時針方向旋轉調節螺栓,壓力緩慢上升;逆時針方向旋轉,則壓力下降。(壓力需要減少時打開出口處手動閘閥后再關閉)

d、達到設定壓力時,停止轉動調節螺栓,緩緩打開出口處閥門。

e、為了確定設定壓力,出口處閥門緩緩關閉時確認壓力表。

f、無法達到設定壓力以上時,擰緊固定螺母后,重新打開出口處閥門,設置壓力調節后,可能發生出口處壓力變動的情況,過10分鐘后確定壓力變化。

g、設定完成后關閉上部保護蓋,防止他人任意調節。

蒸汽減壓閥為什么有響聲?

存在壓力降的地方都可能存在聲響,蒸汽減壓閥利用出口壓力去調節閥內閥芯的開大關小,當閥芯關小時,蒸汽在這里進行節流膨脹,蒸汽在節流膨脹過程中劇烈與閥體部分磨擦、沖擊,因此出現響聲。如果聲響巨大,可能實際減壓比達到該設計極限,甚至超過了減壓閥額定減壓比,需要對閥門進行調整。

為什么需要蒸汽減壓閥?

A、經濟性

生產和輸送高壓蒸汽的優勢

a、增加鍋爐的蓄熱能力和滿足峰值負荷的能力。

b、高壓下輸送蒸汽所需的管徑小,管道和安裝費用低。

c、管道表面積小,保溫費用低,同時散熱損失少。

d、通過減壓在蒸汽使用點獲得更加干燥的蒸汽。

在用汽點低壓使用蒸汽的優點

a、蒸汽在較低的壓力下潛熱能更高,可提高蒸汽使用效率。

b、減壓后蒸汽在干度上升,提高了蒸汽品質。

B、安全性

a、確保減壓閥下游蒸汽壓力符合生產工藝要求,保證生產穩定和產品的質量。

b、保護設備和操作人員安全,避免超壓。

]]>
http://ruitesteel.cn/25p-zhengqi-jianyafa.html/feed/ 0
