ZMAN、ZMBN型氣動薄膜雙座調節閥是有兩個閥座,流體通過閥芯與兩個閥座之間的上下密封面流出,因而流通能力大,不平衡力小,具有結構簡單、允許壓差大、動作可靠等優點,適用于流量大,壓差大,泄漏量要求不高、密封要求不嚴的場合。在石油、化工、冶金、電站等工業部門,它和調節閥等其它儀表配合,控制氣體、液體、蒸汽等介質,使流量、壓力、溫度和液位等參數得到調節閥,從而實現生產過程自動化。
特點總結:
雙座閥體氣動薄膜執行器壓差大/流量大/泄漏大
公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
公稱壓力MPa | 0.6 1.6 4.0 6.4(常溫型) 4.0 6.4(中溫型) | ||||||||||||
行 程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直線、等百分比 | ||||||||||||
介質溫度℃ | -15~200、-40~+250(常溫型)、-40~450(中溫型) | ||||||||||||
法蘭尺寸 | 鑄鐵法蘭尺寸按JB79-59,鑄鋼法蘭尺寸按JB79-59 | ||||||||||||
法蘭型式 | 法蘭密封面型式按JB77,其中鑄鋼法蘭按光滑式,鑄鋼法蘭按凹式 | ||||||||||||
閥體 材質 PN (MPa) | 1.6MPa | HT200 | |||||||||||
4.0、6.4MPa | WCB、ZG1Cr18Ni9Ti | ||||||||||||
閥芯材質 | 1Cr18Ni9 | ||||||||||||
上閥蓋型式 | 普通式(常溫型),熱片式(中溫型) | ||||||||||||
可調比 | 30:1 |
型號 | ZMA(B)-2 | ZMA(B)-3 | ZMA(B)-4 | ZMA(B)-5 | ZMA(B)-6 |
有效面積cm2 | 280 | 400 | 630 | 1000 | 1600 |
行程mm | 16 | 25 | 40 | 60 | 100 |
彈簧范圍KPa | 20~100、40~200、20~60、60~100、80~240 |
項目 | 指標值 | |
基本誤差% | 不帶定位器 | ±5.0 |
帶定位器 | ±1.0 | |
回差% | 不帶定位器 | 3.0 |
帶定位器 | 1.0 | |
死區% | 不帶定位器 | 3.0 |
帶定位器 | 0.4 | |
允許泄漏量L/h | 1×10-3×閥額定容量 |
氣源壓力MPa | 彈簧范圍KPa | 公稱通徑mm | |||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
0.14 | 20~100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 |
0.24 | 40~200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |
注:使用條件為閥桿在介質流出端,關閉時P2=0。
可配附件:定位器、空氣過濾減壓器、壓力表、手輪、電磁閥、限位開關、電/氣轉換器等

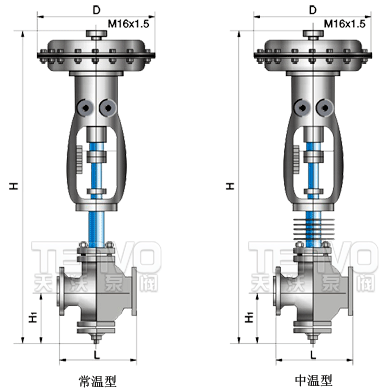

公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
D | 280 | 280 | 325 | 325 | 410 | 410 | 410 | 495 | 495 | 495 | 600 | 600 | |
L | PN16 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 640 | 720 |
PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 660 | 735 | |
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 670 | 750 | |
H | 常溫型 | 565 | 570 | 645 | 650 | 775 | 885 | 900 | 1050 | 1060 | 1105 | 1516 | 1541 |
中溫型 | 715 | 720 | 775 | 790 | 1030 | 1050 | 1060 | 1265 | 1275 | 1320 | |||
H1 | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 | 440 | 475 |

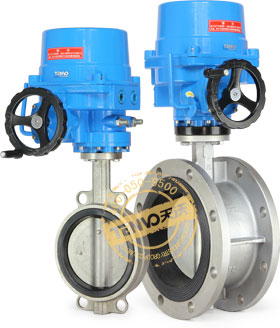

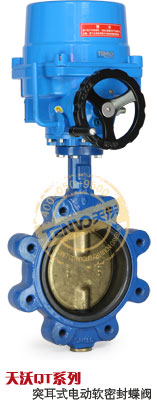

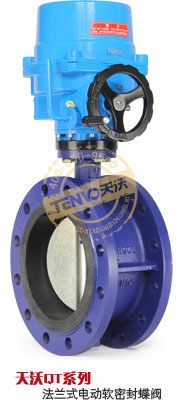

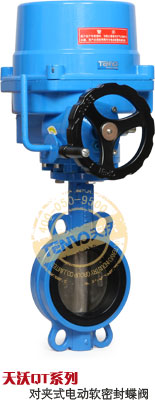

天沃電動軟密封蝶閥按連接形式主要分為:法蘭式、對夾式和突耳式。其閥體、閥板、閥軸為同心結構設計,具有結構簡潔,流阻系數小,流量特性趨于直線,不會滯留雜物等特點,是管路優先選用的電控蝶閥。電動軟密封蝶閥既可作切斷介質用,又可作調節介質的流量用。特別適用于雙向密封和閥體易銹蝕場合,選用不同材料的零件,配用不同材料的密封圈,可適應不同的介質、工況,使成本與性能達到最佳效果。
電動執行器:
天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器,可以現場操作也可以遠距離控制,詳情請瀏覽:QT系列電動執行器TT系列電動執行器
特點總結:

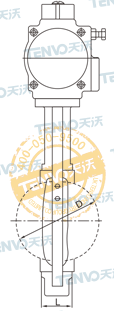

開關型/調節型/防爆型蝶閥最高耐溫≤120℃

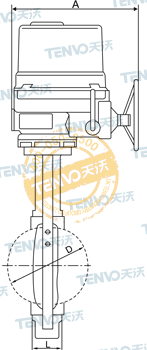

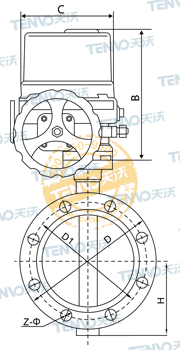

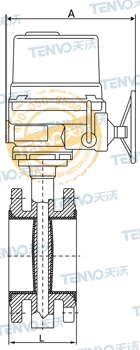

DN | L | H | D | D1 | Z-Φ | A | B | C |
50 | 108 | 77 | 165 | 125 | 4-18 | 272 | 263 | 200 |
65 | 112 | 93 | 185 | 145 | 4-18 | 272 | 263 | 200 |
80 | 114 | 100 | 200 | 160 | 8-18 | 272 | 263 | 200 |
100 | 127 | 113 | 220 | 180 | 8-18 | 272 | 263 | 200 |
125 | 140 | 123 | 250 | 210 | 8-18 | 272 | 263 | 200 |
150 | 140 | 193 | 285 | 240 | 8-22 | 272 | 263 | 200 |
200 | 152 | 172 | 340 | 295 | 8-22 | 290 | 298 | 220 |
250 | 165 | 202 | 395 | 350 | 12-22 | 290 | 298 | 220 |
300 | 178 | 218 | 445 | 400 | 12-22 | 331 | 342 | 260 |
350 | 190 | 253 | 505 | 560 | 16-22 | 331 | 342 | 260 |
400 | 216 | 300 | 565 | 515 | 16-26 | 331 | 342 | 260 |
450 | 222 | 328 | 615 | 656 | 20-26 | 331 | 342 | 260 |
500 | 229 | 352 | 670 | 620 | 20-26 | 331 | 342 | 260 |
600 | 267 | 397 | 780 | 725 | 20-30 | 331 | 342 | 260 |

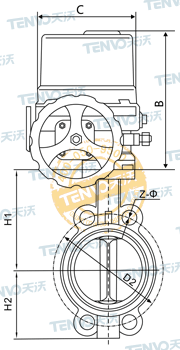

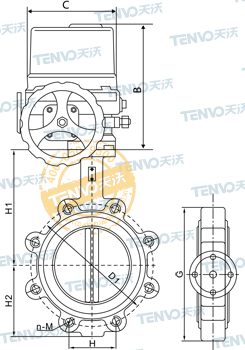

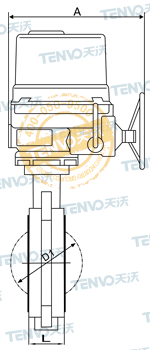

DN | L | H1 | H2 | D1 | D2 | Z-Φ | A | B | C |
50 | 42 | 161 | 80 | 52.9 | 120 | 4-19 | 272 | 263 | 200 |
65 | 44.7 | 175 | 89 | 64.5 | 136.2 | 4-19 | 272 | 263 | 200 |
80 | 45.2 | 181 | 95 | 78.8 | 160 | 4-19 | 272 | 263 | 200 |
100 | 52.1 | 200 | 114 | 104 | 185 | 4-19 | 272 | 263 | 200 |
125 | 54.4 | 213 | 127 | 123.3 | 215 | 4-19 | 272 | 263 | 200 |
150 | 55.8 | 226 | 139 | 155.6 | 238 | 4-23 | 272 | 263 | 200 |
200 | 60.6 | 260 | 175 | 202.5 | 295 | 4-23 | 290 | 298 | 220 |
250 | 65.6 | 292 | 203 | 250.5 | 357 | 4-23 | 290 | 298 | 220 |
300 | 76.9 | 337 | 242 | 301.6 | 407 | 4-23 | 331 | 342 | 260 |
350 | 76.5 | 368 | 267 | 333.3 | 467 | 4-23 | 331 | 342 | 260 |
400 | 86.5 | 400 | 309 | 389.6 | 515 525 |
4-28 | 331 | 342 | 260 |
450 | 105.6 | 422 | 328 | 440.5 | 565 585 |
4-28 | 331 | 342 | 260 |
500 | 131.8 | 480 | 361 | 491.5 | 620 650 |
4-M27 | 331 | 342 | 260 |
600 | 152 | 562 | 459 | 592.5 | 725 770 |
4-M27 | 331 | 342 | 260 |
mm | inch | L | H1 | H2 | H | D | D1 | N-M | G | A | B | C |
50 | 2″ | 42 | 161 | 80 | 88.38 | 52.9 | 120 | 4-M16 | 118 | 272 | 263 | 200 |
65 | 2-1/2″ | 44.7 | 175 | 89 | 102.54 | 64.5 | 136.2 | 4-M16 | 137 | 272 | 263 | 200 |
80 | 3″ | 45.2 | 181 | 95 | 61.23 | 78.8 | 160 | 8-M16 | 178 | 272 | 263 | 200 |
100 | 4″ | 52.1 | 200 | 114 | 68.88 | 104 | 185 | 8-M16 | 206 | 272 | 263 | 200 |
125 | 5″ | 54.4 | 213 | 127 | 80.36 | 123.3 | 215 | 8-M16 | 238 | 272 | 263 | 200 |
150 | 6″ | 55.8 | 226 | 139 | 91.84 | 155.6 | 238 | 8-M20 | 266 | 272 | 263 | 200 |
200 | 8″ | 60.6 | 260 | 175 | 92.40 | 202.5 | 295 | 12-M20 12-M24 |
329 | 290 | 298 | 220 |
250 | 10″ | 65.6 | 292 | 203 | 105.34 | 250.5 | 357 | 12-M20 12-M24 |
393 | 290 | 298 | 220 |
300 | 12″ | 76.9 | 337 | 242 | 91.11 | 301.6 | 407 | 12-M20 12-M24 |
462 | 331 | 342 | 260 |
350 | 14″ | 76.5 | 368 | 267 | 112.89 76.35 |
333.7 | 467 | 12-M20 12-M24 |
515 | 331 | 342 | 260 |
400 | 16″ | 86.5 | 400 | 309 | 100.47 102.42 |
390.1 | 515 525 |
16-M24 16-M27 |
579 | 331 | 342 | 260 |
450 | 18″ | 105.6 | 422 | 328 | 88.39 91.51 |
441.2 | 565 585 |
16-M24 16-M27 |
627 | 331 | 342 | 260 |
500 | 20″ | 131.8 | 480 | 361 | 96.99 101.68 |
491.5 | 620 650 |
16-M24 16-M30 |
696 | 331 | 342 | 260 |
600 | 24″ | 152 | 562 | 459 | 113.42 120.46 |
592.5 | 725 770 |
16-M27 16-M33 |
821 | 331 | 342 | 260 |

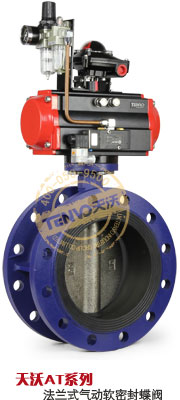

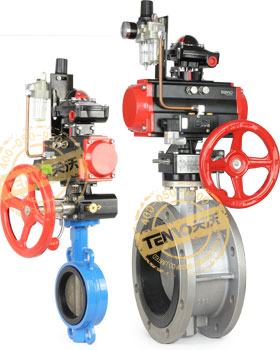

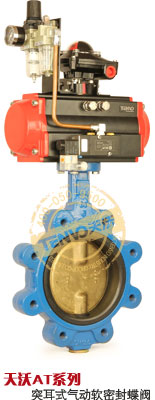

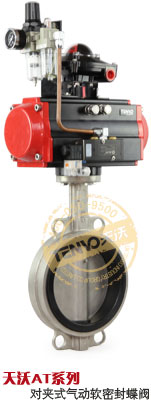

氣動軟密封蝶閥是控制儀表中的執行器,廣泛地應用在生產自動控制系統中,既可以現場操作也可以遠距離操作,是控制系統中新常見控制閥,它能與DCS和PLC等主控系統聯機實現工業流程的自動控制,由于蝶閥具有自清洗作用,所以特別適用于含有懸浮顆粒的流體介質,進行調節和切斷。
氣動執行器:
天沃AT系列氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成,詳情請瀏覽:AT系列氣動執行器
執行器選擇:
雙作用型:執行機構無原始位置,工作時需兩個氣源進行操作。輸出軸的位置隨氣源的通斷而停止任意位置。
單作用型:執行機構有原始位置,工作時需一個氣源進行操作。如切斷氣源輸出軸則靠內部彈簧的預緊力自動恢復到原始位置。

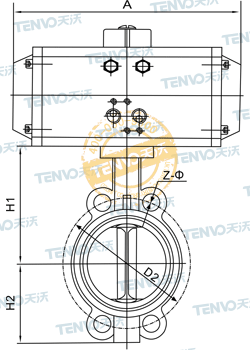

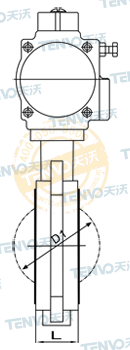

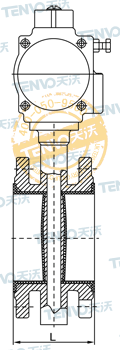

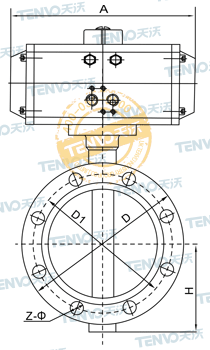

DN | L | H | D | D1 | Z-Φ | A |
50 | 108 | 77 | 165 | 125 | 4-18 | 160 |
65 | 112 | 93 | 185 | 145 | 4-18 | 190 |
80 | 114 | 100 | 200 | 160 | 8-18 | 190 |
100 | 127 | 113 | 220 | 180 | 8-18 | 206 |
125 | 140 | 123 | 250 | 210 | 8-18 | 260 |
150 | 140 | 193 | 285 | 240 | 8-22 | 286 |
200 | 152 | 172 | 340 | 295 | 8-22 | 340 |
250 | 165 | 202 | 395 | 350 | 12-22 | 412 |
300 | 178 | 218 | 445 | 400 | 12-22 | 480 |
350 | 190 | 253 | 505 | 560 | 16-22 | 480 |
400 | 216 | 300 | 565 | 515 | 16-26 | 538 |
450 | 222 | 328 | 615 | 656 | 20-26 | 568 |
500 | 229 | 352 | 670 | 620 | 20-26 | 660 |
600 | 267 | 397 | 780 | 725 | 20-30 | 740 |

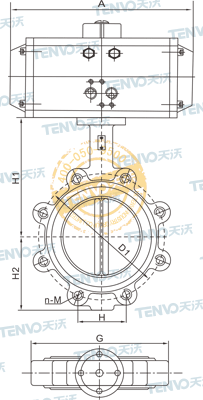

DN | L | H1 | H2 | D1 | D2 | Z-Φ | A |
50 | 42 | 161 | 80 | 52.9 | 120 | 4-19 | 160 |
65 | 44.7 | 175 | 89 | 64.5 | 136.2 | 4-19 | 190 |
80 | 45.2 | 181 | 95 | 78.8 | 160 | 4-19 | 190 |
100 | 52.1 | 200 | 114 | 104 | 185 | 4-19 | 206 |
125 | 54.4 | 213 | 127 | 123.3 | 215 | 4-19 | 260 |
150 | 55.8 | 226 | 139 | 155.6 | 238 | 4-23 | 286 |
200 | 60.6 | 260 | 175 | 202.5 | 295 | 4-23 | 340 |
250 | 65.6 | 292 | 203 | 250.5 | 357 | 4-23 | 412 |
300 | 76.9 | 337 | 242 | 301.6 | 407 | 4-23 | 480 |
350 | 76.5 | 368 | 267 | 333.3 | 467 | 4-23 | 480 |
400 | 86.5 | 400 | 309 | 389.6 | 515 525 |
4-28 | 538 |
450 | 105.6 | 422 | 328 | 440.5 | 565 585 |
4-28 | 568 |
500 | 131.8 | 480 | 361 | 491.5 | 620 650 |
4-M24 | 660 |
600 | 152 | 562 | 459 | 592.5 | 725 770 |
4-M27 | 740 |
DN | inch | L | H1 | H2 | H | D | D1 | N-M | G | A |
50 | 2″ | 42 | 161 | 80 | 88.38 | 52.9 | 120 | 4-M16 | 118 | 160 |
65 | 2-1/2″ | 44.7 | 175 | 89 | 102.54 | 64.5 | 136.2 | 4-M16 | 137 | 190 |
80 | 3″ | 45.2 | 181 | 95 | 61.23 | 78.8 | 160 | 8-M16 | 178 | 190 |
100 | 4″ | 52.1 | 200 | 114 | 68.88 | 104 | 185 | 8-M16 | 206 | 206 |
125 | 5″ | 54.4 | 213 | 127 | 80.36 | 123.3 | 215 | 8-M16 | 238 | 260 |
150 | 6″ | 55.8 | 226 | 139 | 91.84 | 155.6 | 238 | 8-M20 | 266 | 286 |
200 | 8″ | 60.6 | 260 | 175 | 92.40 | 202.5 | 295 | 12-M20 12-M24 |
329 | 340 |
250 | 10″ | 65.6 | 292 | 203 | 105.34 | 250.5 | 357 | 12-M20 12-M24 |
393 | 412 |
300 | 12″ | 76.9 | 337 | 242 | 91.11 | 301.6 | 407 | 12-M20 12-M24 |
462 | 480 |
350 | 14″ | 76.5 | 368 | 267 | 112.89 76.35 |
333.7 | 467 | 12-M20 12-M24 |
515 | 480 |
400 | 16″ | 86.5 | 400 | 309 | 100.47 102.42 |
390.1 | 515 525 |
16-M24 16-M27 |
579 | 538 |
450 | 18″ | 105.6 | 422 | 328 | 88.39 91.51 |
441.2 | 565 585 |
6-M24 16-M27 |
627 | 568 |
500 | 20″ | 131.8 | 480 | 361 | 96.99 101.68 |
491.5 | 620 650 |
6-M24 16-M30 |
696 | 660 |
600 | 24″ | 152 | 562 | 459 | 113.42 120.46 |
592.5 | 725 770 |
6-M27 16-M33 |
821 | 740 |
定義
(1)壽命
電動裝置模擬閥門啟閉轉矩的變化進行開關循環操作,直至失去規定的性能時電動裝置的開關總次數。
(2)最大控制轉矩
轉扭控制機構調到允許調整的最大刻度位置,逐漸增加電動裝置的輸出轉矩,直到轉矩控制開關動作,此時輸出轉矩值稱為電動裝置的最大控制轉矩。
(3)運行轉矩
運行轉矩是電動裝置設計的一個參考值,它等于電動裝置最大控制轉矩的1/3。
試驗要求
(1)負載特性

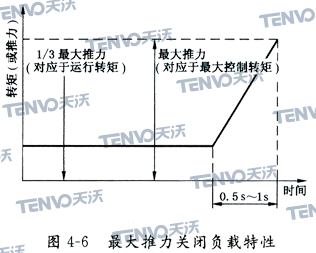

電動裝置壽命試驗時,以運行轉矩運轉,以最大控制轉矩關閉。如以推力表示,即以1/3的最大推力運行,以最大推力關閉,負載特性如圖4-6所示。對于公稱轉矩大于2500 N·m的電動裝置可采用圖4-7負載特性,此時的運行轉矩可低于運行轉矩的規定。
(2)操作時間

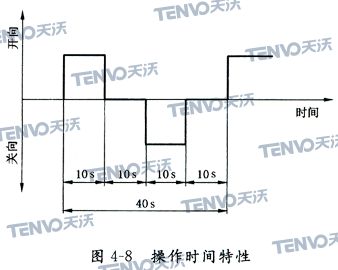

電動裝置一開一關為運轉一次。每運轉一次的時間為40s。即開10s,停10s,關10s,停10s。操作時間特性如圖4-8所示。
(3)電動裝置在壽命試驗中,開啟終端位置由行程控制開關控制,關閉終端位置由轉矩控制開關控制。
(4)主要測試儀器儀表(如轉矩傳感器、壓力傳感器、記錄儀、示波器等)應按有關要求進行標定。
測試項目
1)整機運行效率的變化;
2)最大控制轉矩的變化;
3)位置控制的精度。
試驗方法
1)把被測電動裝置安裝在試驗臺上,按《試驗要求》(1)的要求調好負載,按《試驗要求》(2)和《試驗要求》(3)的要求用時間繼電器控制開和關,并用計數器記錄試驗的次數。試驗中,電動裝置不應有任何故障或機械損傷。
2)整機運行效率的變化按以下方法測定。
①把電動裝置安裝在轉矩試驗臺上,在電動機和電動機軸齒輪之間加轉矩傳感器,分別測出試驗前和試驗后電動裝置在開向和關向的輸入轉矩和輸出轉矩。
②按下式計算運行效率:
③試驗前和試驗后運行效率的誤差不應超過表4-6的規定。
測量項目 | 測量參數 | 誤差 |
運行效率 | 輸入和輸出轉矩 | ≤10% |
最大控制轉矩 | 轉矩 | ≤10% |
位置控制精度 | 閥桿開啟位置的變化 | ≤0.2mm |
3)電動裝置輸出轉矩的變化應在開向和關向三個不同的轉矩開關位置分別測出試驗前和試驗后的輸出轉矩值。每個轉矩調整點測三次,其最大誤差不應超過表4-6的規定。
4)位置控制精度是通過測量試驗前和試驗后閥桿開啟位置的變化與閥桿螺母磨損量之差來達到,其值不應超過表4-6的規定。
試驗報告
試驗報告應包括以下內容:
1)電動裝置的結構示意圖;
2)電動裝置(包括電動機)的主要技術參數;
3)按表4-7整理的電動裝置試驗前和試驗后性能的變化;
4)試驗裝置的負載特性曲線;
5)試驗裝置的原理圖。
天沃-電動調節蝶閥,與您資料共享!
]]>術語和定義
(1)靜壓壽命試驗
在試驗室條件下,閥門在受介質壓力作用時,進行從全開到全關的循環操作的試驗。
(2)靜壓壽命試驗次數
閥門進行靜壓壽命試驗,能保持標準要求性能的開關循環總次數。
試驗要求
1)需進行靜壓壽命試驗的蝶閥應是密封型的,蝶閥的性能應符合GB/T 13927的要求。
2)靜壓壽命試驗的試驗系統原理圖如圖4-1所示。
3)試驗介質為常溫水。若需用空氣作試驗介質,應按閥門的額定壓差控制試驗時的開啟壓差。
4)無論蝶閥是采用何種方式操作的,進行靜壓壽命試驗時,其所配帶的操作裝置應與閥門一同進行啟閉循環試驗。手柄(輪)直接帶動或由蝸輪減速機構帶動的手動操作蝶閥,應用壽命試驗機的驅動機構帶動蝶閥的手柄(輪)或蝸輪減速機構的手輪;由電動、液動、氣動或其他電液氣聯動裝置驅動的蝶閥,應用其所配帶的操作驅動裝置帶動蝶閥進行啟閉循環試驗。
5)靜壓壽命試驗時,從全關保持密封位置為起點,閥門的開度應達到其實際開度的90%以上。
6)靜壓壽命試驗時,從開啟位置到關閉的過程,體腔內應充滿介質并帶壓,介質壓力為90%~100%的閥門公稱壓力;到達關閉位置后,蝶閥的出口側應將介質壓力釋放。蝶閥在試驗介質的壓差條件下開啟。蝶閥有額定壓差要求時,試驗時應以額定壓差為試驗壓差。
7)由行程位置控制關閉密封的蝶閥,試驗時控制關閉位置;靠力矩關閉密封的蝶閥,試驗時應按以蝶閥試驗測量得到的最大啟閉力矩操作,應在每次啟閉時均能保持蝶閥的密封,但操作力矩不得超過一人用蝶閥所配帶的操作手輪所能產生的力矩或產品標準規定的操作力矩。
8)行程位置的重復偏差應小于1°;操作力矩重復偏差應小于±5%。
9)靜壓壽命試驗過程中,應根據密封副配對材料的特性,每啟閉循環200~500次,進行一次密封性能和操作力矩的檢查。密封性能合格后,繼續試驗;手動操作的蝶閥,若操作力矩有變化可予以調整,用其他操作機構操作的蝶閥,不能予以調整。
10)若蝶閥有安裝位置要求時,應以要求的安裝位置安裝。并以閥門要求的流向安裝,沒有流向要求時,任意方向安裝。
11)靜壓壽命試驗次數的記錄,應通過壽命試驗機或電動、液動、氣動或其他電液氣聯動裝置驅動的行程開關所提供的信號,采用電磁計數器記錄。
試驗方法
1)檢查蝶閥的密封操作方式,確認是以位置關閉密封,還是以力矩關閉密封。
2)若以力矩關閉密封的蝶閥,在100%介質壓力和公稱壓力的壓差(或額定壓差)條件下,用測力扳手檢測蝶閥的開啟和關閉時的最大操作力矩。檢測三次,取最大值。
3)安裝蝶閥,調整驅動機構的控制方式和輸出力矩,以符合蝶閥的關閉密封的操作要求,并達到密封性能要求。
4)在啟閉循環200~300次后,檢查密封面的泄漏情況。若操作力矩發生變化時,應及時調整驅動機構的輸出扭矩,以達到密封要求。不符合4.2.5.2-7)的規定時,終止試驗。
靜壓壽命試驗次數的確定
(1)終止試驗
當發生下列情況時,應終止試驗:
①密封試驗檢查時,密封性能不能符合標準要求;
②閥桿填料不能保持密封、閥體其他部位泄漏等;
③蝶閥的閥桿、軸套等零件磨損,不能正常啟閉操作或啟閉操作力矩發生較大的變化,不符合規定。
(2)靜壓壽命試驗次數
①達到要求的試驗次數后,蝶閥的性能符合標準要求時,以此試驗次數為靜壓壽命試驗次數。
②若試驗期間,出現異常情況或性能不符合標準要求時,以終止前一次檢查時所對應的啟閉循環次數為靜壓壽命試驗次數。
天沃-固定球閥,與您資料共享!
]]>術語和定義
(1)靜壓壽命試驗
在試驗室條件下,閥門在受介質壓力作用時,進行從全開到全關的循環操作的試驗。
(2)靜壓壽命試驗次數
閥門進行靜壓壽命試驗,能保持標準要求性能的開關循環總次數。
試驗要求
1)需進行靜壓壽命試驗的球閥的密封性能應符合GB/T 13927或JB/T 9092的要求。
2)靜壓壽命試驗的試驗系統原理圖如圖4-1所示。
3)試驗介質為常溫水。若需用空氣作試驗介質,應按閥門的額定壓差控制試驗時的開啟壓差。
4)無論球閥是采用何種方式操作的,進行靜壓壽命試驗時,其所配帶的操作裝置應與閥門一同進行啟閉循環試驗。手柄(輪)直接帶動閥或由蝸輪減速機構帶動的手動操作球閥,應用壽命試驗機的驅動機構帶動球閥的手柄(輪)或蝸輪減速機構的手輪;由電動、液動、氣動或其他電液氣聯動裝置驅動的球閥,應用其所配帶的操作驅動裝置帶動球閥進行啟閉循環試驗。
5)靜壓壽命試驗時,球閥從全關保持密封位置為起點,閥門的開度應達到其實際開度的100%。
6)靜壓壽命試驗時,球閥從開啟位置到關閉的過程,體腔內應充滿介質并帶壓,介質壓力為90%~100%的閥門公稱壓力;到達關閉位置后,球閥的出口側應將介質壓力釋放。球閥在試驗介質的壓差條件下開啟。球閥有額定壓差要求時,試驗時應以額定壓差為試驗壓差。
7)試驗時,應控制啟閉位置,行程位置的重復偏差應小于1°。
8)試驗時,應按以球閥操作試驗測量得到的最大啟閉力矩操作,操作力矩不得超過一人用球閥所配帶的驅動手輪所能產生的力矩或產品標準規定的操作力矩。操作力矩重復偏差應小于±5%。
9)靜壓壽命試驗過程中,應根據密封副配對材料的特性,每啟閉循環300~500次,進行一次密封性能和操作力矩的檢查。密封性能合格后,繼續試驗;手動操作的球閥,若操作力矩有變化可予以調整,用其他操作機構操作的球閥,不能予以調整。
10)若球閥有流向安裝要求時,應以要求的流向安裝。
11)靜壓壽命試驗次數的記錄,應通過壽命試驗機或電動、液動、氣動或其他電液氣聯動裝置驅動的行程開關所提供的信號,采用電磁計數器記錄。
天沃-耐磨蝶閥,與您資料共享!
]]>術語和定義
(1)靜壓壽命試驗
在試驗室條件下,閥門在受介質壓力作用時,進行從全開到全關的循環操作的試驗。
(2)靜壓壽命試驗次數
閥門進行靜壓壽命試驗,能保持標準要求性能的開關循環總次數。
要求
1)需進行靜壓壽命試驗的旋塞閥的密封性能應符合GB/T 13927或JB/T 9092的要求。
2)靜壓壽命試驗的試驗系統原理圖如圖4-1所示。
3)試驗介質為常溫水。若需用空氣作試驗介質,應按閥門的額定壓差控制試驗時的開啟壓差。
4)無論旋塞閥是采用何種方式操作的,進行靜壓壽命試驗時,其所配帶的操作裝置應與閥門一同進行啟閉循環試驗。手柄(輪)直接帶動或由蝸輪減速機構帶動的手動操作旋塞閥,應用壽命試驗機的驅動機構帶動旋塞閥的手柄(輪)或蝸輪減速機構的手輪;由電動、液動、氣動或其他電液氣聯動裝置驅動的旋塞閥,應用其所配帶的操作驅動裝置帶動旋塞閥進行啟閉循環試驗。
5)靜壓壽命試驗時,從全關保持密封位置為起點,閥門的開度應達到其實際開度的100%。
6)靜壓壽命試驗時,從開啟位置到關閉的過程,體腔內應充滿介質并帶壓,介質壓力為90%~100%的閥門公稱壓力;到達關閉位置后,閥的出口側應將介質壓力釋放。旋塞閥在試驗介質的壓差條件下開啟。旋塞閥有額定壓差要求時,試驗時應以額定壓差為試驗壓差。
7)試驗時,應控制啟閉位置,行程位置的重復偏差應小于1°。
8)試驗時,應按以旋塞閥操作試驗測量得到的最大啟閉力矩操作,操作力矩不得超過一人用旋塞閥所配帶的驅動手輪所能產生的力矩或產品標準規定的操作力矩。驅動機構的試驗輸出力矩重復偏差應小于±5%。
9)靜壓壽命試驗過程中,應根據密封副配對材料的特性,每啟閉循環200~300次,進行一次密封性能和操作力矩的檢查。密封性能合格后,繼續試驗;手動操作的旋塞閥,若操作力矩有變化可予以調整,用其他配帶操作機構操作的旋塞閥,不能予以調整。
10)若旋塞閥有流向安裝要求時,應以要求的流向安裝。
11)靜壓壽命試驗次數的記錄,應通過壽命試驗機或電動、液動、氣動或其他電液氣聯動裝置驅動的行程開關所提供的信號,采用電磁計數器記錄。
試驗方法
1)安裝旋塞閥,確定關閉密封時的位置。
2)在100%介質壓力和公稱壓力的壓差(或額定壓差)條件下,用測力扳手測量旋塞閥的開啟和關閉時的最大操作力矩。檢測三次,取最大值。
3)調整驅動機構的啟閉位置和輸出力矩。
4)在啟閉循環200~300次后,檢查密封面的泄漏情況,若操作力矩發生變化時,應及時調整驅動機構的輸出力矩,以達到密封要求,但當操作力矩增大到一人無法用閥門所帶手輪操作時,終止試驗。
靜壓壽命試驗次數的確定
(1)終止試驗
當發生下列情況時,應終止試驗:
①密封試驗檢查時,密封性能不能符合標準要求;
②閥桿填料不能保持密封、閥體其他部位泄漏等;
③旋塞閥的閥桿、軸套等零件磨損,不能正常啟閉操作或啟閉操作力矩發生較大的變化,不符合4.2.3.2-8)的規定。
(2)靜壓壽命試驗次數
①達到要求的試驗次數后,旋塞閥的性能符合標準要求時,以此試驗次數為靜壓壽命試驗次數。
②若試驗期間,出現異常情況或性能不符合標準要求時,以終止前一次檢查時所對應的啟閉循環次數為靜壓壽命試驗次數。
天沃-雙向蝶閥,與您資料共享!
]]>術語和定義
(1)靜壓壽命試驗
在試驗室條件下,閥門在受介質壓力作用時,進行從全開到全關的循環操作試驗。
(2)靜壓壽命試驗次數
閥門進行靜壓壽命試驗,能保持標準要求性能的開關循環總次數。
要求
1)需進行靜壓壽命試驗的截止閥的密封性能應符合GB/T 13927或JB/T 9092的規定。
2)靜壓壽命試驗的試驗系統原理圖如圖4-1所示。
3)試驗介質為常溫水。若需用空氣作試驗介質,應按閥門的額定壓差控制試驗時的開啟壓差。
4)無論截止閥是采用何種方式操作的,進行靜壓壽命試驗時,其所配帶的操作裝置應與閥門一同進行啟閉循環試驗。手柄(輪)直接帶動或由蝸輪減速機構帶動的手動操作截止閥,應用壽命試驗機的驅動機構帶動截止閥的手柄(輪)或蝸輪減速機構的手輪;由電動、液動、氣動或其他電液氣聯動裝置驅動的截止閥,應用其所配帶的操作驅動裝置帶動截止閥進行啟閉循環試驗。
5)靜壓壽命試驗時,從全關保持密封位置為起點,閥門的開度應達到其實際開度的90%以上。
6)靜壓壽命試驗時,從開啟位置到關閉的過程,體腔內應充滿介質并帶壓,介質壓力為90%~100%的閥門公稱壓力;到達關閉位置后,截止閥的出口側應將介質壓力釋放,截止閥在試驗介質的壓差條件下開啟。截止閥有額定壓差要求時,試驗時應以額定壓差為試驗壓差。
7)試驗的操作力矩,以密封試驗時,可以保持密封性能的情況下,手動操作測量得到的最大啟閉操作力矩為準,手動操作的力矩不得超過一人用截止閥所配帶的驅動手輪所能產生的力矩或產品標準規定的操作力矩。驅動機構的試驗輸出力矩重復偏差應小于±5%。
8)靜壓壽命試驗過程中,應根據密封副配對材料的特性,每啟閉循環200~300次,進行一次密封性能和操作力矩的檢查。密封性能合格后,繼續試驗;手動操作的截止閥,若操作力矩有變化可予以調整,用其他配帶操作機構操作的截止閥,不能予以調整。
9)應以截止閥要求的流向方向安裝。
10)靜壓壽命試驗次數的記錄,應通過壽命試驗機或電動、液動,氣動或其他電液氣聯動裝置驅動的行程開關所提供的信號,采用電磁計數器記錄。
試驗方法
1)安裝截止閥,確定關閉密封時的位置。
2)在100%介質壓力和公稱壓力的壓差(或額定壓差)條件下,用測力扳手測量截止閥的開啟和關閉時的最大操作力矩。檢測三次,取最大值。
3)按2)測得的力矩調整驅動機構的控制方式和輸出力矩,以符合截止閥的關閉密封的操作要求,并經密封性能試驗達到密封性能要求。
4)在啟閉循環200~300次后,檢查密封面的泄漏情況,若操作力矩發生變化時,應及時調整驅動機構的輸出力矩,以達到密封要求,但當操作力矩增大到一人無法用閥門所帶手輪操作時,終止試驗。
靜壓壽命試驗次數的確定
(1)終止試驗
當發生下列情況時,應終止試驗:
①密封試驗檢查時,密封性能不能符合標準要求;
②閥桿填料不能保持密封、閥體其他部位泄漏等;
③截止閥的閥桿、閥桿螺母等零件磨損,不能正常啟閉操作或啟閉操作力矩發生較大的變化,不符合規定。
(2)靜壓壽命試驗次數
①達到要求的試驗次數后,截止閥的性能符合標準要求時,以此試驗次數為靜壓壽命試驗次數。
②若試驗期間,出現異常情況或性能不符合標準要求時,以終止前一次檢查時所對應的啟閉循環次數為靜壓壽命試驗次數。
天沃-通風蝶閥,與您資料共享!
]]>術語和定義
(1)靜壓壽命試驗
在試驗室條件下,閥門在受介質壓力作用時,進行從全開到全關的循環操作試驗。
(2)靜壓壽命試驗次數
閥門進行靜壓壽命試驗,能保持標準要求性能的啟閉循環總次數。
要求
1)需進行靜壓壽命試驗的閘閥的密封性能應符合GB/T 13927或JB/T 9092的規定。
2)靜壓壽命試驗的試驗系統原理圖如圖4-1所示。
3)試驗介質為常溫水。若需用空氣作試驗介質,應按閥門的額定壓差控制試驗時的開啟壓差。
4)無論閘閥采用何種方式操作的,進行靜壓壽命試驗時,其所配帶的操作裝置應與閥門一同進行啟閉循環試驗。手輪直接帶動或由蝸輪減速機構帶動的手動操作閘閥,應用壽命試驗機的驅動機構帶動閘閥的手輪或蝸輪減速機構的手輪;由電動、液動、氣動或其他電液氣聯動裝置驅動的閘閥,應用其所配帶的操作驅動裝置帶動閘閥進行啟閉循環試驗。
5)靜壓壽命試驗時,從全關保持密封位置為起點,閥門的開度應達到其實際開度的90%以上。
6)靜壓壽命試驗時,從開啟位置到關閉的過程,體腔內應充滿介質并帶壓,介質壓力為90%~100%的閥門公稱壓力或最高設計壓力;到達關閉位置后,閘閥的出口側應將介質壓力釋放。閘閥在試驗介質的壓差條件下開啟。當閘閥有額定壓差要求時,試驗時應以額定壓差為試驗壓差。
7)試驗時,除平面密封的平板閘閥外,應以操作力矩關閉閘閥,平面密封的平板閘閥以控制關閉位置關閉閥門。
8)試驗的操作力矩,除平面密封的平板閘閥外,以密封試驗時,可以保持密封性能的情況下,手動操作測量得到的最大啟閉操作力矩為準,手動操作的力矩不得超過一人用閘閥所配帶的驅動手輪所能產生的力矩或產品標準規定的操作力矩。平面密封的平板閘閥的操作力矩,以帶壓開啟時的操作力矩為準,驅動機構的試驗操作力矩重復偏差應小于±5%。
9)靜壓壽命試驗過程中,應根據密封副配對材料的特性,每啟閉循環200~300次,進行一次密封性能和操作力矩的檢查。密封性能合格后,繼續試驗;手動操作的閘閥,若操作力矩有變化可予以調整,用其他配帶操作機構操作的閘閥,不能予以調整。
10)若閘閥有安裝和流向要求時,應以要求的安裝和流向安裝。
11)靜壓壽命試驗次數的記錄,應通過壽命試驗機或電動、液動、氣動或其他電液氣聯動裝置驅動的行程開關所提供的信號,采用電磁計數器記錄。
試驗方法
1)按被試驗閘閥的流向和安裝方向固定安裝閘閥。
2)在100%介質壓力和公稱壓力的壓差(或額定壓差)條件下,用測力扳手測量閘閥的開啟和關閉時的最大操作力矩。檢測三次,取最大值。
3)按2)測得的力矩調整驅動機構的控制方式和輸出力矩,以符合閘閥的關閉密封的操作要求,并經密封性能試驗達到密封性能要求。對平面密封的平板閘閥,除調整操作力矩外,還應調整關閉位置。
4)在啟閉循環200~300次后,檢查密封面的泄漏情況,若操作力矩發生變化時,應及時調整驅動機構的輸出力矩,以達到密封要求,但當操作力矩增大到一人無法用閥門所帶手輪操作時,終止試驗。
靜壓壽命試驗次數的確定
(1)終止試驗
當發生下列情況時,應終止試驗:
①密封試驗檢查時,密封性能不能符合標準要求;
②閥桿填料不能保持密封、閥體其他部位泄漏等;
③閘閥的閥桿、閥桿螺母等零件磨損,不能正常啟閉操作或啟閉操作力矩發生較大的變化,不符合規定。
(2)靜壓壽命試驗次數
①達到要求的試驗次數后,閘閥的性能符合標準要求時,以此試驗次數為靜壓壽命試驗次數。
②若試驗期間,出現異常情況或性能不符合標準要求時,以終止前一次檢查時所對應的啟閉循環次數為靜壓壽命試驗次數。
天沃-焊接蝶閥,與您資料共享!
]]>低溫閥不僅應符合BS 6364.的規定,同時還要符合相應的產品標準的規定。BS 6364標準的適用范圍是:
①DN≥15 mm,其公稱尺寸最大值由相應的產品標準確定;
②溫度范圍是-50℃~-196℃。
試驗項目包括:①殼體試驗;②殼體密封試驗;③閥座密封試驗;④低溫試驗。
(1)殼體試驗
低溫閥殼體試驗的方法和要求與普通閥門相同。但要注意兩點:①對于奧氏體不銹鋼閥門,水壓試驗所用
水的氯化物含量不應超過30×10-6(ppm);②水壓試驗后,閥門的每個零部件應徹底洗凈并清除油漬。
(2)殼體密封試驗
水壓或氣壓殼體試驗后,在閥體和閥蓋的連接處,閥門的填料處擦上肥皂或浸入水中,用干燥的無油空氣或氮氣進行殼體密封試驗。其余與普通閥門相同。
(3)閥座密封試驗
用干燥的無油空氣或隋性氣體進行試驗,其余與普通閥門相同。
(4)低溫試驗
船用的閥門應做低溫試驗。對于所有其他用途的閥門,只是在用戶提出要求的時候才進行低溫試驗。低溫試驗的溫度為-196℃。試驗方法、試驗步驟及試驗要求如下:
1)試驗前的準備
①清除閥門零件的油漬,將它們擦干并在干凈、沒有灰塵和油漬的環境下將閥門安裝好。
②將螺栓擰緊到預定的力矩值或拉力值,并記錄下該值。
③用合適的熱電耦與閥門連接,從而能在整個試驗過程中監控閥體、閥蓋的溫度。
2)試驗

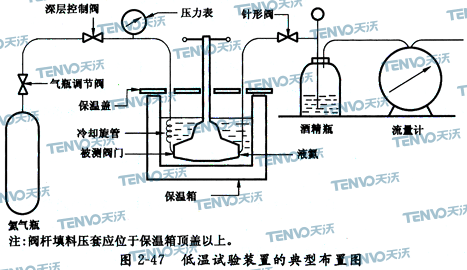

①圖2—47是低溫試驗裝置。將閥門安裝在試驗容器內并連接好,要確保閥門填料處在容器頂部沒有汽化氣體的位置。
②在室溫下用氦氣以最大閥座試驗壓力進行初始的系統驗證試驗,以確保閥門是在合適的狀態下,然后開始進行試驗。
③將閥門浸入液氮中進行冷卻,液體的水平面至少遮蓋住閥體與閥蓋的連接部位。在整個冷卻過程中一直向閥門提供氦氣。在冷卻過程中,用安裝在適當位置上的熱電偶對閥體和閥蓋
的溫度進行監控。
④當閥體和閥蓋的溫度達到-196℃時,進行下述a)~e)的程序:
a)閥門在試驗溫度下至少浸1h,直到所有的溫度都已達到穩定。用熱電偶測定溫度以確信閥門的溫度達到均勻。
b)在試驗溫度下重復②所述的初始驗證試驗。
c)打開、關閉閥門20次,至少應測定第一次和最后一次操作時的開啟力和關閉力。
d)在閥門的進口側進行閥座壓力試驗。能夠雙向密封的閥門,對兩個閥座分別進行試驗。從表2-24所給的增量值逐步升壓,直到升至額定的閥座試驗壓力。
公稱壓力 PN/MPa | 增量/MPa |
2.0 5.0 6.4 10.0 |
0.35 0.75 1.0 2.0 |
在閥座額定值已由制造廠給定的情況下,則將制造廠所定的值作為額定的閥座試驗壓力。
在各壓力級下測定并記錄泄漏率。
流量計所測得的泄漏率不得超過200 mm3/s×DN(對于止回閥)及100 mm3/s×DN(對于所有其他閥門)。
e)使閥門處在開啟位置,關閉閥門出口側的針閥(見圖2-47),將閥腔中的壓力升至閥座試驗壓力。
將該壓力保持15 min,檢查閥門填料處及閥體與閥蓋連接處是否泄漏。應無可見泄漏。
⑤使閥門恢復到室溫,然后進行下列a)和b)的步驟,并將結果與④的結果比較。
a)重復進行②所述的氦氣驗證試驗。測定并記錄通過閥門的泄漏。
b)測定并記錄閥門的開啟力矩和關閉力矩。
⑥試驗完成后,在清潔、無塵的環境中將閥門拆開,以便檢驗所有零件的磨損和損壞情況。
天沃-氣動硬密封蝶閥,與您資料共享!
]]>
