QT型部分回轉閥門電動裝置

QT型部分回轉閥門電動裝置

型號: QT

QT型部分回轉閥門電動裝置是天沃公司的主導產品。適用與蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門，用于閥門的開啟、關閉或調節控制，可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

QT型電動裝置的防護等級為IP67，隔爆型產品的隔爆等級為d Ⅱ BT4。

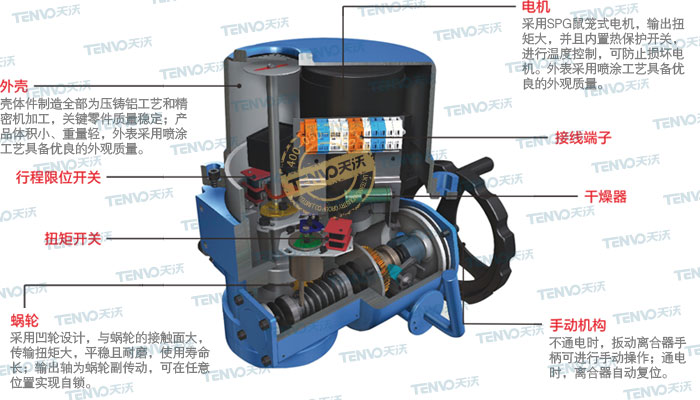

QT電動裝置解剖圖

QT型部分回轉閥門電動裝置–特點

1、外殼：鋁合金外殼經過氧化處理，聚酯粉末外涂層，可以適應各種嚴酷的工況；

2、傳動機構：具有精確的雙蝸輪蝸桿機構，低噪聲，高輸出力矩；

3、自鎖功能：雙蝸輪蝸桿機構具有自鎖功能，防止反轉；

4、電機：特殊設計的感應電機，內置熱保護開關，防止電機過熱，絕緣等級為F級；

5、外部機械限位：阻止限位開關失效時超行程；

6、力矩開關：當閥門力矩過大時提供過載保護，開、關力矩各一個；

7、限位開關：可精確定位閥門位置，輔助開關可提供干接點信號；

8、接線端子：彈簧壓緊的接線端子，接線牢固，可在振動環境中使用；

9、干燥器：干燥器可以防止水氣冷凝；

10、離合機構：合上切換手柄可進行手輪操作，通電時自動復位；

11、手輪：帶手輪操作，可在停電或緊急時對閥門進行開啟或關閉。

產品展示

普通型

防爆型

調節型

智能型

QT1～QT4含QT4X（380V三相電動機）

型號 規格 輸出
轉矩		 輸出
轉速		 電機參數(三相、380V、50Hz) 90°運行時間
(S)		 參考重量
(Kg)
參考功率 額定電流
QT1 QT5-1 50 1 0.025 0.45 15 9
QT10-1 100 1 0.025 0.45 15 10
QT2 QT15-1 150 1 0.04 0.90 15 12
QT20-1 200 1 0.04 0.90 15 13
QT3 QT30-0.5 300 0.5 0.06 1.00 30 17
QT30-1 300 1 0.06 1.00 15 17
QT50-0.5 500 0.5 0.09 1.20 30 18
QT50-1 500 1 0.09 1.20 15 18
QT4 QT60-0.5 600 0.5 0.20 1.40 30 22
QT60-1 600 1 0.20 1.40 15 22
QT80-0.5 800 0.5 0.20 1.40 30 25
QT80-1 800 1 0.20 1.40 15 25
QT100-0.5 1000 0.5 0.20 1.40 30 25
QT4X QT200-0.3 2000 0.3 0.20 1.40 45 38
QT250-0.3 2500 0.3 0.20 1.40 45 51

QT1～QT4含QT4X（220V單相電動機）

型號 規格 輸出
轉矩		 輸出
轉速		 電機參數(三相、380V、50Hz) 90°運行時間
(S)		 參考重量
(Kg)
參考功率 額定電流
QT1 QT04-0.9 40 0.9 0.025 0.45 17.5 6
QT06-0.9 60 0.025 0.45 9
QT09-0.9 90 0.025 0.45 10
QT2 QT15-0.7 150 0.7 0.04 0.90 20.6 12
QT19-0.7 190 0.04 0.90 13
QT3 QT28-0.6 280 0.6 0.06 1.00 26.3 17
QT28-0.6 380 0.06 1.00 18
QT50-0.6 500 0.09 1.00 19
QT4 QT60-0.5 600 0.5 0.20 1.20 29.3 22
QT80-0.5 800 0.20 1.40 23
QT100-0.5 1000 0.20 1.40 25
QT4X QT200-0.2 2000 0.2 0.20 1.40 80 38
QT250-0.2 2500 0.17 0.20 1.40 90 51

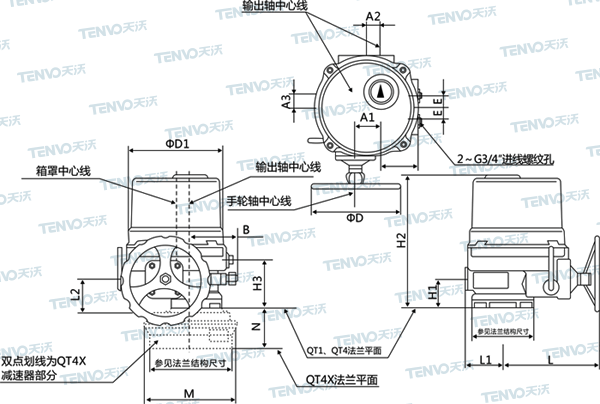

QT型部分回轉閥門電動裝置–外形圖

QT電動裝置解剖圖
型號 A1 A2 A3 B B1 ΦD ΦD1 H1 H2 H3 L L1 L2 N M
QT1 44 17 33 75 68 102 170 60 256 109 179 62 / / /
QT2 49.5 22.5 30 85 77.5 200 200 64 263 113 187 85 76 / /
QT3 60 33 35 100 77 250 220 70 298 119 202 88 76 125 Φ216
QT4
QT4X		 70 43 38 115 87 250 260 78 342 127 225 106 76 135 Φ258
