電動V型調節球閥

電動V型球閥

型號: ZDRV、VQ940F、VQ940H、VQ970F、VQ970H

ZDRV型電動V型調節球閥為電動單元組合儀表中執行單元，可實現比例調節，接收ON-OFF或4-20mAC或1-5VDC的信號進行比例動作的小型、堅固、高精度的電動執行機構，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等行業，實現管道中介質流量調節和切斷，以達到生產過程按一定的規范進行。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

附件選擇：

調節型V型球閥：閥體+支架+調節型電動執行器

開關型V型球閥：閥體+支架+開關型電動執行器

【設計標準】

1、法蘭標準：GB/T9113.1-2000

JB/T79.1-1994

HG20592-1997

ASME B 16.5

EN 1092-1：2001

2、壓力-溫度額定值：GB/T12224-2007

ASME B 16.34

ISO7005-1

3、結構長度：a、對夾式：特殊尺寸；

b、法蘭式：ISA S75.04-1995，IEC/DIN 534-3-2;

4、適應溫度范圍：a、常溫型：-29℃～120℃

b、中溫型：-29℃～200℃

c、高溫型：-29℃～300℃

5、密封與強度試驗標準：

強度及密封試驗標準：GB/T 4213-2007；

密封等級：GB/T 4213-2007 V級；

強度試驗壓力是按公稱壓力的1.5倍，閥座密封試驗壓力是按使用最大壓差的1.1倍壓力進行，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是帶有緩蝕阻垢劑的水進行試驗。

閥座最大允許泄漏量

規格 硬密封閥座 軟密封閥座
DN25(1″) 1.50ml/min 0.15ml/min
DN32(1-1/4″) 1.80ml/min 0.20ml/min
DN40(1-1/2″) 2.40ml/min 0.24ml/min
DN50(2″) 3.00ml/min 0.3ml/min
DN65(2-1/2″) 3.90ml/min 0.39ml/min
DN80(3″) 4.80ml/min 0.48ml/min
DN100(4″) 6.00ml/min 0.60ml/min
DN125(5″) 7.50ml/min 0.75ml/min
DN150(6″) 9.00ml/min 0.90ml/min
DN200(8″) 12.00ml/min 1.20ml/min
DN250(10″) 15.00ml/min 1.50ml/min
DN300(12″) 18.00ml/min 1.80ml/min
DN350(14″) 21.00ml/min 2.10ml/min
DN400(16″) 24.00ml/min 2.40ml/min

【流量特性】

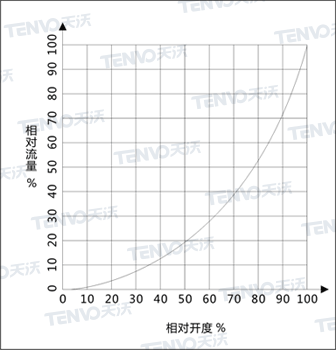

V型球閥流量特性圖

標準產品CV值表

規格 硬密封閥座 軟密封閥座
DN25(1″) 45 26
DN32(1-1/4″) 70 50
DN40(1-1/2″) 110 70
DN50(2″) 180 120
DN65(2-1/2″) 280 220
DN80(3″) 420 340
DN100(4″) 620 520
DN125(5″) 920 810
DN150(6″) 1320 1100
DN200(8″) 2150 1800
DN250(10″) 3250 2800
DN300(12″) 4680 4100
DN350(14″) 6580 5800
DN400(16″) 8900 7600

電動V型調節球閥–標準技術參數

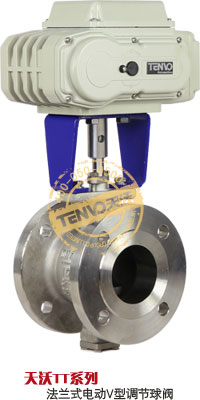

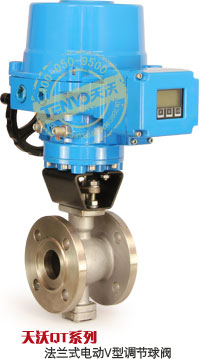

TT系列電動V型調節球閥實物圖

閥體

型式：直通型鑄造球閥

閥尺寸：DN25～300

額定壓力：PN16～PN100

連接形式：對夾式（DN25～50）

法蘭式（DN65～300）

法蘭標準：鋼制法蘭按GB9113-2000，

JB/T79-94

密封面型式：PN16為凸面

PN40、63為凹凸面

法蘭端面距：按GB12221-89

材料：ZG230～450

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

結構形式：按閥芯是否偏心分

無偏心V型球閥、偏心V型球閥

按密封圈材料分

增強聚四氟乙烯軟密封

（-20℃～+180℃）

對位聚苯軟密封

（-20℃～+300℃）

金屬堆焊司太立合金硬密封

（-40℃～+450℃）

按閥體結構分

夾套型

夾套保溫型夾套載熱體接口Rp3/4″

壓蓋型式：壓板式

填料：V型聚四氟乙烯填料，

柔性石墨填料

墊片：型式：齒型和平型

材料：F4/改性F4，

不銹鋼+石墨

執行機構

型式：TT系列、QT系列

閥作用：正作用，反作用

控制動作：比例控制

電源：AC100、200、220V、50/60Hz

轉角：90°

功耗：65/70/200/350W

輸入信號：4-20mADC或1-5VDC

輸出信號：4-20mADC

絕緣電阻：100MΩ（500VDC）

耐電壓：1500VAC1分鐘

外殼材料：鋁合金壓鑄

外殼防護：IP55

電機保護：過熱保護器（自動恢復型）

配線接口：G1/4×2

環境溫度：-25℃～+55℃

環境濕度：10～90%RH

伺服控制盒：全半導體，樹脂澆鑄

手動裝置：手輪（QT系列）

可卸式扳手（TT系列）

TT系列電動V型球閥外形尺寸表

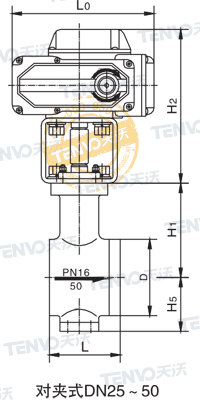

對夾式電動V型球閥結構圖

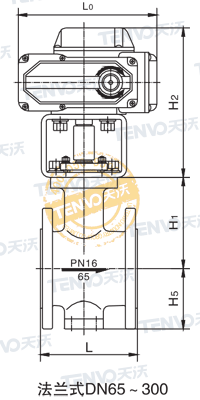

法蘭式電動V型球閥結構圖
DN(mm) L0 L D H1 H2 H3
25 207 50 64 101 178 67
32 207 55 74 111 187 72
40 207 60 82 121 187 77
50 207 75 100 126 204 82
65 256 145 / 136 235 95
80 256 165 / 146 235 105
100 256 194 / 151 245 130
125 256 210 / 176 245 155
150 380 229 / 196 285 170
200 380 243 / 216 322 210
250 380 297 / 300 322 245
300 380 338 / 385 345 280
