減壓閥

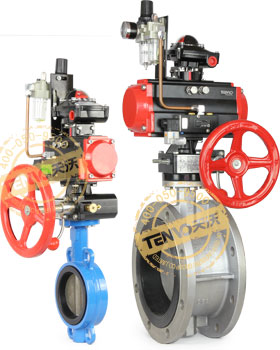

氣動軟密封蝶閥

型號: D671X、D641X

氣動軟密封蝶閥是控制儀表中的執行器，廣泛地應用在生產自動控制系統中，既可以現場操作也可以遠距離操作，是控制系統中新常見控制閥，它能與DCS和PLC等主控系統聯機實現工業流程的自動控制，由于蝶閥具有自清洗作用，所以特別適用于含有懸浮顆粒的流體介質，進行調節和切斷。

氣動執行器：

天沃AT系列氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器

執行器選擇：

雙作用型：執行機構無原始位置，工作時需兩個氣源進行操作。輸出軸的位置隨氣源的通斷而停止任意位置。

單作用型：執行機構有原始位置，工作時需一個氣源進行操作。如切斷氣源輸出軸則靠內部彈簧的預緊力自動恢復到原始位置。

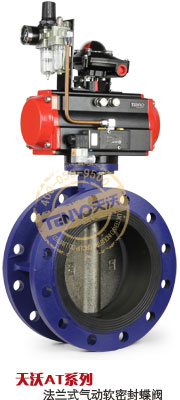

D641X型法蘭式氣動軟密封蝶閥

D641X型法蘭式氣動軟密封蝶閥

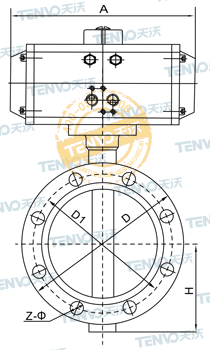

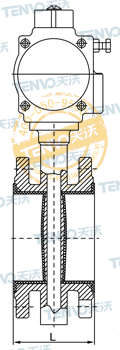

法蘭式氣動軟密封蝶閥結構圖
氣動法蘭軟密封蝶閥結構圖
DN L H D D1 Z-Φ A
50 108 77 165 125 4-18 160
65 112 93 185 145 4-18 190
80 114 100 200 160 8-18 190
100 127 113 220 180 8-18 206
125 140 123 250 210 8-18 260
150 140 193 285 240 8-22 286
200 152 172 340 295 8-22 340
250 165 202 395 350 12-22 412
300 178 218 445 400 12-22 480
350 190 253 505 560 16-22 480
400 216 300 565 515 16-26 538
450 222 328 615 656 20-26 568
500 229 352 670 620 20-26 660
600 267 397 780 725 20-30 740

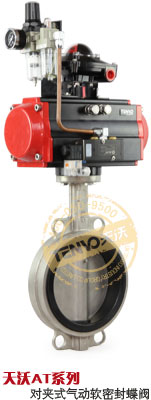

D671X型對夾式氣動軟密封蝶閥

D671X型對夾式氣動軟密封蝶閥

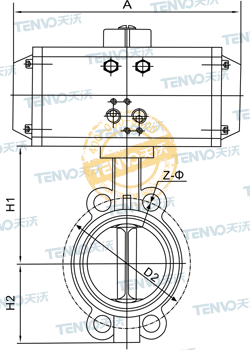

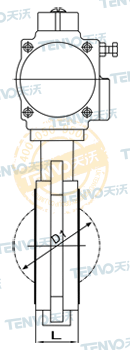

對夾式氣動軟密封蝶閥結構圖
氣動對夾式軟密封蝶閥結構圖
DN L H1 H2 D1 D2 Z-Φ A
50 42 161 80 52.9 120 4-19 160
65 44.7 175 89 64.5 136.2 4-19 190
80 45.2 181 95 78.8 160 4-19 190
100 52.1 200 114 104 185 4-19 206
125 54.4 213 127 123.3 215 4-19 260
150 55.8 226 139 155.6 238 4-23 286
200 60.6 260 175 202.5 295 4-23 340
250 65.6 292 203 250.5 357 4-23 412
300 76.9 337 242 301.6 407 4-23 480
350 76.5 368 267 333.3 467 4-23 480
400 86.5 400 309 389.6 515
525		 4-28 538
450 105.6 422 328 440.5 565
585		 4-28 568
500 131.8 480 361 491.5 620
650		 4-M24 660
600 152 562 459 592.5 725
770		 4-M27 740

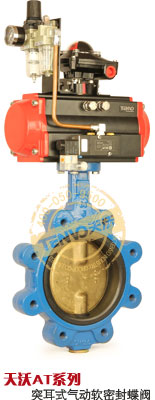

D671X型突耳式氣動軟密封蝶閥

AL型對夾式氣動軟密封蝶閥

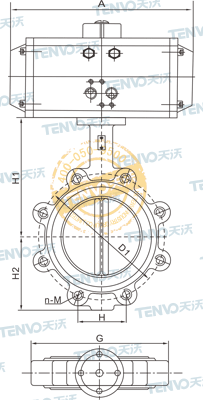

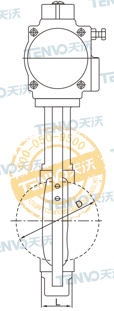

AL型對夾式氣動軟密封蝶閥結構圖
AL型氣動對夾式軟密封蝶閥結構圖
DN inch L H1 H2 H D D1 N-M G A
50 2″ 42 161 80 88.38 52.9 120 4-M16 118 160
65 2-1/2″ 44.7 175 89 102.54 64.5 136.2 4-M16 137 190
80 3″ 45.2 181 95 61.23 78.8 160 8-M16 178 190
100 4″ 52.1 200 114 68.88 104 185 8-M16 206 206
125 5″ 54.4 213 127 80.36 123.3 215 8-M16 238 260
150 6″ 55.8 226 139 91.84 155.6 238 8-M20 266 286
200 8″ 60.6 260 175 92.40 202.5 295 12-M20
12-M24		 329 340
250 10″ 65.6 292 203 105.34 250.5 357 12-M20
12-M24		 393 412
300 12″ 76.9 337 242 91.11 301.6 407 12-M20
12-M24		 462 480
350 14″ 76.5 368 267 112.89
76.35		 333.7 467 12-M20
12-M24		 515 480
400 16″ 86.5 400 309 100.47
102.42		 390.1 515
525		 16-M24
16-M27		 579 538
450 18″ 105.6 422 328 88.39
91.51		 441.2 565
585		 6-M24
16-M27		 627 568
500 20″ 131.8 480 361 96.99
101.68		 491.5 620
650		 6-M24
16-M30		 696 660
600 24″ 152 562 459 113.42
120.46		 592.5 725
770		 6-M27
16-M33		 821 740
