液壓驅動裝置可與氣動配合組成氣-液聯動裝置驅動系統。其主要結構特點為：執行機構采用非對稱或?qū)ΨQ(chēng)撥叉機構，其輸出力矩可用驅動球閥或蝶閥；撥叉機構行程為82°-98°可調；執行機構的液壓缸采用格來圈密封，密封可靠、壽命長；用于啟、閉操作的氣源可直接取自輸送管路中的工藝氣體，無需其他氣源；氣一液聯動罐將外部氣體和液壓缸分開，保證液壓系統油液的清潔度；機械式閥位指示；執行機構的啟、閉速度可調，充分保證了執行機構操作的平穩性；在沒有氣源的條件下可用手動液壓泵操作閥門的啟、閉；可提供各種輸入、輸出接口，如光纖電纜、衛星傳動等。

1)主要技術參數：

①輸出力矩：2500～400000N·m；

②環境溫度：-60～+80℃；

③標準的工藝壓范圍：0.3～10.5 MPa。

2)控制方式：

①就地控制操作；

②就地控制與搖控操作；

③就地與遠方控制，低壓緊急關斷；

④就地與遠方控制，電事故安全；

⑤就地與遠方控制，限轉矩裝置；

⑥就地與遠方控制，電子防爆管裝置。

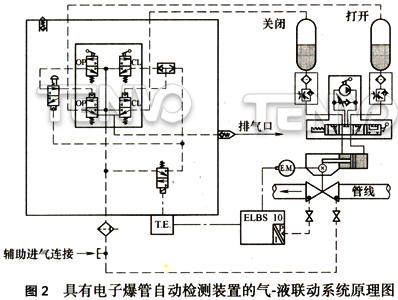

具有電工式爆管自動檢測裝置的氣．液聯動系統如圖2所示。

3)電子式爆管監測系統的主要功能：

①壓降速率下的閥門控制。當壓降速率超過設定值時，系統發生一個電信號到電磁閥，執行機構將閥門驅動到安全位置。

②高壓或低壓下的閥門控制。當壓力值高于或低于設定值時，系統發出電信號到電磁閥，執行機構將閥門驅動到安全位置。

③閥門控制模擬試驗。系統配套提供相關的硬件/軟件，可以替代壓力變送器模擬輸人一個壓力降，以檢查確認電信號能發出到電磁閥，并且設備動作正常。

④延時控制。系統配有延時模塊，可以延時發往電磁閥的命令，如果發生事件的條件在延長時間內消失(高壓、低壓、壓降速率事件)，控制閥門的信號就不會發生。

⑤系統采用壓力變速器對管線壓力進行周期性的數據采集，并將采集值記憶到動態滾動存儲器。該存儲器的形式為“先進先出”式，可以存儲256個數據，取樣速度可在1～99s內沒定。

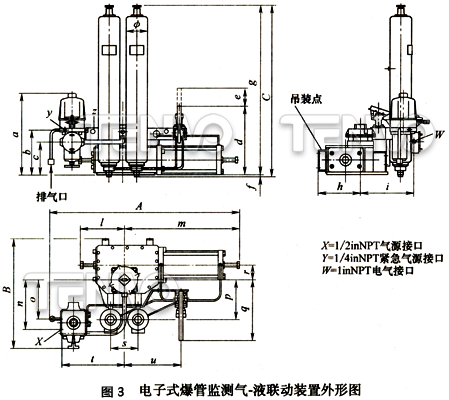

電子式爆管監測氣一液聯動驅動裝置外形尺寸及重量如圖3所示。

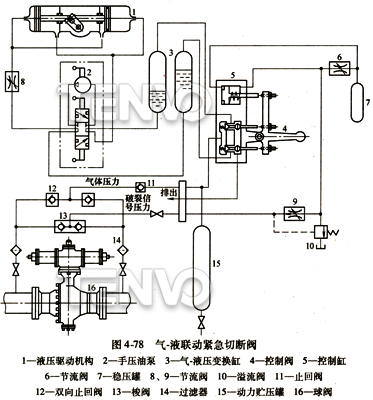

管路切斷調節系統-氣-液聯動緊急切斷閥如圖4。
