ZSPQ氣動活塞切斷閥

氣動活塞切斷閥

型號: ZSPQ

ZSPQ氣動活塞切斷閥由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。

特點總結：

直通單座閥體氣動活塞執行器關閉嚴密放空迅速

氣動快速切斷閥

相同:切斷功能

不同:

氣動活薄膜斷閥

相同:切斷功能

不同:氣動執行器類型

氣動O型切斷球閥

相同:切斷功能

不同:閥門/執行器

ZSPQ氣動活塞切斷閥–主要技術參數

公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
閥座直徑 mm 26 43 43 52 62 79 94 115 145 166 216 可與本公司商洽生產
額定流量系數 Kv 6.5 10 15 25 40 65 100 150 260 350 540
公稱壓力 MPa 4.0(JB/T79·2-94)
行程 mm 16 25 40 60
介質溫度 ℃ -16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）；
流量特性 兩位快開式
配執行機構 ZSD-D ZSD-3 ZSD-5 ZSD-7
法蘭尺寸、型式 按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫）
閥體材質 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

ZSPQ氣動活塞切斷閥–活塞執行機構主要技術參數

型號 ZSD-D ZSD-3 ZSD-5 ZSD-7
活塞直徑 mm 150 200 300 400
有效面積 cm2 175 305 700 1245
行程 mm 16 25 40 60
進氣孔螺紋 M16×1.5 M20×1.5 M24×2
最大輸出力 N 7200 12800 29300 5200
可配附件 空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
操作氣源壓力 KPa 500

ZSPQ氣動活塞切斷閥–性能指標

公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200
泄漏量
滴/min		 軟密封 0
硬密封 1 3 5 7 9
切斷時間 S 1～2 2～4
額定行程偏差% +10

注：泄漏量試驗介質為水

ZSPQ氣動活塞切斷閥–允許壓差

公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200
允許壓差MPa 氣開 4.0 4.0 4.0 2.8 3.5 2.4
氣關 4.0 2.5 1.7 1.0 1.1 0.8 0.6

ZSPQ氣動活塞切斷閥–主要零件材質

零件名稱 材料
閥體、閥蓋 ZG270-500、ZG1Cr18Ni9Ti
閥桿、閥芯 1Cr18Ni9
密封填料 V型聚四氟乙烯
密封墊 1Cr18Ni9夾石棉板
蝸桿 45
O型密封圈 耐油橡膠
壓縮彈簧 60Si2Mn
支架 HT270
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞 HT200
推桿 2Cr13

ZSPQ氣動活塞切斷閥–外形尺寸

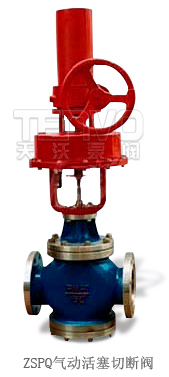

ZSPQ氣動活塞切斷閥實物圖

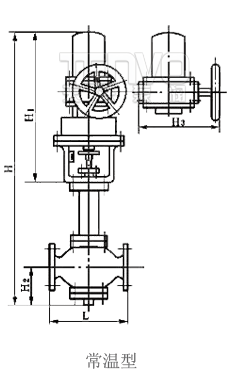

常溫型ZSPQ氣動活塞切斷閥外形尺寸圖

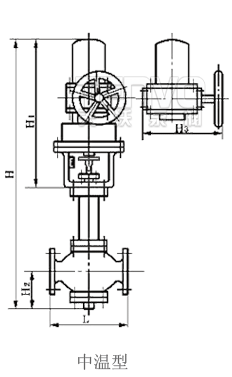

中溫型ZSPQ氣動活塞切斷閥外形尺寸圖

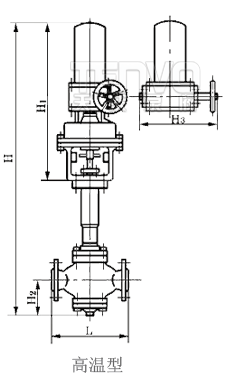

高溫型ZSPQ氣動活塞切斷閥外形尺寸圖

1、常溫型氣動活塞切斷閥外形尺寸

公稱通徑DN L H2 帶手輪 不帶手輪
H H1 H3 重量kg H H1 重量kg
20 180 53 662 447 222 39 574 359 26
25 190 111 732 46 644 33
32 210 117 744 48 656 35
40 230 131 885 570 280 85 778 463 61
50 255 146 915 89 808 65
65 285 181 1131 706 389 135 969 542 97
80 310 190 1147 143 983 99
100 355 194 1155 163 991 109
125 425 256 1588 1022 305 1305 739 218
150 460 266 1608 331 1325 244
200 560 289 1659 445 1376 358

2、中溫型氣動活塞切斷閥外形尺寸

公稱通徑DN L H2 帶手輪 不帶手輪
H H1 H3 重量kg H H1 重量kg
20 180 53 813 447 222 43 725 359 30
25 190 111 883 52 795 39
32 210 117 895 54 807 41
40 230 131 1036 570 280 90 929 463 66
50 255 146 1066 95 969 71
65 285 181 1296 706 389 145 1132 542 101
80 310 190 1310 155 1146 111
100 355 194 1318 172 1154 128
125 425 256 1803 1022 327 1520 739 240
150 460 266 1823 356 1540 269
200 560 289 1874 464 1591 377
