四通球閥

四通球閥

型號: Q46F、Q646F、Q946F

四通球閥為“X”型流道的四通四面座球閥，旋轉90°可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。在電站系統中稱為雙向供水轉閥（在石化系統中也稱空氣換向切換閥），適用于液體、氣體、粉塵、漿料及含固體顆粒介質的循環系統，如：電站機組冷卻器正反向循環供水系統。

特點總結：

四通結構正反切換法蘭連接手動/氣動/電動

四通球閥功能

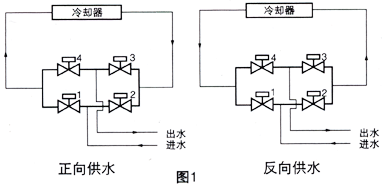

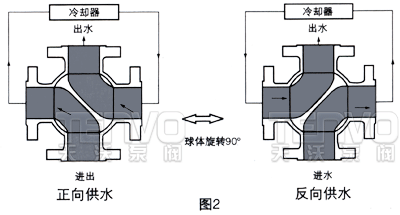

傳統工藝配管方式實現冷卻正反循環供水，該裝置所占空間大、成本高、操作煩瑣（每次切換需操作四個閥門）、正向供水時閥1、3開啟，閥2、4關閉；反向供水時閥2、4開啟，閥1、3關閉。（見圖1）采用四通球閥替代該工藝管匯和閥組的工作原理，簡化程序、方便操作、降低成本、便于控制、同步性好（見圖2）。

四通球閥執行標準

1、設計和制造：GB/T12237-1989、API608

2、檢驗和試驗：GB/T13927-1992、API598

3、法蘭連接：JB/T79.1～2-1994、ASME/ANSI B16.5

四通球閥功能

1、針對電力系統冷卻器正反供水特定工藝過程設計，功能適用、可靠；

2、四通球閥四面座閥芯結構密封性能好、耐砂粒磨損、使用壽命長；

3、電動、氣動操作（必要時可切換到手動操作）；

4、便于控制控制箱與閥門間以及與上位機之間有良好的信息通道和操作介面；并可按工藝要求實現在一定時間間隔正反供水的自動切換。


四通球閥–外形尺寸

蝸輪傳動四通球閥實物圖
電動四通球閥實物圖
氣動四通球閥實物圖

PN1.6MPa主要連接尺寸

公稱通徑 150 200×150 200 250×200 250 300×250 300 350×300 350 400×350 400 450×400 450 500×450 500 600×500 600
球孔d1 150 150 200 200 250 250 300 300 350 350 400 400 450 450 500 500 600
L 570 570 670 670 760 760 850 850 980 980 1080 1080 1220 1220 1360 1360 1750
H 219 219 273 273 360 360 395 395 430 430 470 470 550 550 580 580 700
手動 H1 330 330 398 398 495 495 580 580 625 625 670 670 698 698 840 840 1050
E - - 116 116 116 116 171 171 171 171 257 257 257 257 257 257 150
F - - 350 350 350 350 400 400 420 420 400 400 420 420 400 400 410
W 1050 1050 600 800
電動 H2 554 554 600 600 652 652 760 760 770 770 830 830 - - 940 940 1020
L1 235 259 400 - - 410
氣動 H3 666 736 926 1059 1127 1393 1468 1538 1370
L2 776 1060 1360 2840

其它類型四通球閥實物展示

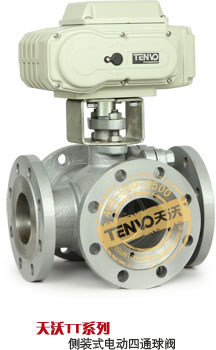

TT系列電動四通球閥

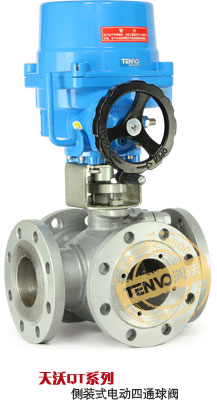

QT系列電動四通球閥

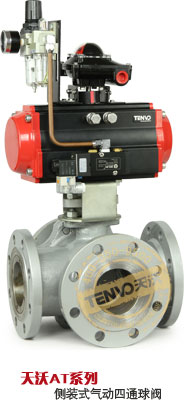

AT系列氣動四通球閥
