ZZWP自力式溫度調節閥

自力式溫度調節閥

型號: ZZWP

ZZWP自力式溫度調節閥也稱溫控閥，是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源（電控型除外），利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門的非腐蝕性的液體、氣體和蒸汽等管路。

特點總結：

外部傳感器與控制閥組成自力式或電控型溫度控制

自力式流量調節閥

相同:自力式

不同:流量調節

自力式壓力調節閥

相同:自力式

不同:壓力調節

自力式壓差調節閥

相同:自力式

不同:壓力/壓差調節

ZZWP自力式溫度調節閥–工作原理

自力式溫度調節閥按用途可分為：加熱用溫度調節閥、冷卻用溫度調節閥、三通合流溫度調節閥、三通分流溫度調節閥。不同用途的自力式溫度調節閥的工作原理大體相同，都是利用感溫液體受熱膨脹、遇冷收縮及液體不可壓縮的原理進行調節。

下面以加熱用溫度調節閥為例，結合工作原理示意圖說明其工作過程：將溫度傳感器插入被控介質中，當被控介質溫度升高時，感溫液體膨脹，作用力克服彈簧阻力，推動閥芯向下移動，閥門趨于關閉，從而減少熱媒介質流量；反之，當被控介質溫度低于設定值時，感溫液體收縮，彈簧復位推動閥芯開啟，增加熱媒介質流量，使被控介質溫度趨于升高。循環往復，從而使被控介質溫度始終保持在設定溫度值的允許范圍內。

自力式電控溫度調節閥是以電子式電動執行器為控制機構，反應速度更快，精度更高，性能更加可靠。

自力式溫度調節閥原理圖

ZZWP自力式溫度調節閥–Kv230調節機構技術參數

公稱直徑
DN		 Kvs值
（M3/h）		 行程
（mm）		 Z值，根據
VDMA2422標準		 PN16時的最大壓差
△Pmax（MPa）		 PN40時的最大壓差
△Pmax（MPa）		 允許泄漏量
（在規定試驗條件下）
硬密封 軟密封
15 4 6 0.6 1.6 2.0 4×10-4×
閥門額定容量		 10氣泡/分
20 6.3 6 0.6
25 8 6 0.6
32 16 8 0.55
40 20 10 0.55
50 32 12 0.5
65 50 12 0.5 20氣泡/分
80 80 18 0.45
100 125 20 0.4 1.5 1.5
125 160 20 0.35
ZZWP自力式溫度調節閥示意圖

ZZWP自力式溫度調節閥–溫控器主要技術參數

類型 Xs設定范圍內（℃） 時間常數（S） 傳感器處允許的最高溫度（℃） 溫控器處的環境溫度（℃） 公稱壓力：傳感器，侵入式套管（PN） 溫度傳感器 傳感器介質 傳感器材料 侵入式套管材料 溶液罩式傳感器連接尺寸 超溫保護 毛細管長度 控制精度
D06   120（加侵入式套管） 高于設定100℃ 0～70 4.0MPa 光滑傳感器Φ24×380 硅油 黃銅，銅 黃銅，鍍鎳，不銹鋼 R1″ 超過設定點100℃以內 3（標準型）
5
10
15		 ±1.5℃
D17 20 螺旋傳感器Φ30×500 銅，螺旋鍍鎳 無侵入式管套

※溫控器是溫度調節機構的執行器（電控型除外），它是根據液體的不可壓縮和熱脹冷縮原理進行工作，溫控器有兩種型號多種溫度控制范圍可供選擇。

ZZWP自力式溫度調節閥–使用介質與溫度的關系

閥體材質 公稱壓力（MPa） 介質溫度℃
≤150 ≤200 ≤250 ≤300 ≤350 ≤400 ≤425 ≤450
最大工作壓力）
HT200 1.0 1.0
1.6 1.6 1.5
ZG230-450 1.6 1.57 1.52 1.44 1.28 1.12 0.88 0.72
ZG1Cr18Ni9Ti 1.6 1.6 1.6 1.4 1.25 1.1 1.0 0.9 0.75
ZG0Cr18Ni12Mo2Ti 4.0 4.0 4.0 3.6 3.2 2.8 2.5 2.2 1.9
6.4 6.4 6.4 5.6 5.0 4.5 4.0 3.6 3.0

ZZWP自力式溫度調節閥–外形尺寸

自力式電控溫度調節閥實物圖
自力式電控溫度調節閥

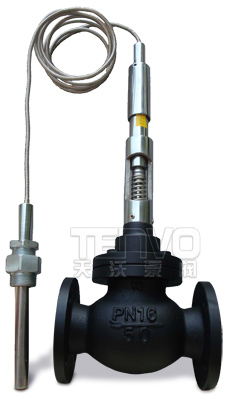

ZZWP自力式溫度調節閥實物圖

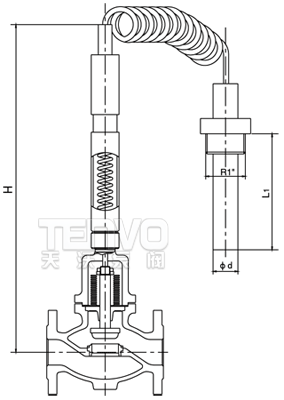

ZZWP自力式溫度調節閥結構圖
DN H Kg 溫包尺寸Φd×L1 連接尺寸
D06 D17
15 502 130 Φ24×380 Φ30×500 R1″
20 502 150
25 528 160
32 528 180
40 530 200
50 530 230
65 565 290
80 565 310
100 670 350
125 670 400

自力式溫度調節閥的補充說明

自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。

自力式溫度調節閥按用途可按用途分為加熱型和冷卻型。適用于非腐蝕性的液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）； 當被控介質溫度升高，控制閥門開啟（冷卻型）。

自力式溫度調節閥按閥體結構還可分為：ZZWP(單座閥體結構）、ZZWN（雙座閥體結構）、ZZWM（套筒閥體結構）。
