V230/231自力式壓力/壓差調節閥

自力式壓力/壓差調節閥

型號: V230、231

V230/231自力式壓力/壓差調節閥是一種無需外來能源而只依靠被調介質自身壓力的變化進行自動調節壓力的節能產品，具有測量、執行、控制的綜合功能。自力式壓力、壓差調節閥廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。可用于非腐蝕性（最高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。

V230/231自力式壓力/壓差調節閥免維護，介質自身壓力控制，不銹鋼波紋管壓力平衡式，不平衡力小，靈敏度高，支持內取壓和外取壓設定點范圍寬，可以通過調節螺母方便的調整設定點，執行器與彈簧可隨意組配，從而實現多種調節范圍。對于高密封要求，使用軟密封閥芯（標準低噪聲），對于更高的降噪要求?？墒褂脦p噪器的特殊型號，采用標準模塊化設計，通過組合件，可以進行多項組合控制。

特點總結：

自力式壓力控制壓差控制比ZZYP型穩定/精確

ZZYP自力式壓力調節閥

相同:自力式/壓力調節

不同:執行機構

ZZHP帶指揮器壓力調節閥

相同:自力式/壓力調節

不同:帶指揮器

自力式溫度調節閥

相同:自力式

不同:溫度控制

V230/231自力式壓力/壓差調節閥–產品型號

類別 壓力控制調節閥 差壓控制調節閥
閥后壓力調節閥 閥前壓力調節閥 差壓上升閥關閉 差壓上升閥開啟
硬密封 軟密封 硬密封 軟密封 硬密封 軟密封 硬密封 軟密封
型號 V230 D01 V230D01 V230D02 V231D02 V230D03 V231D03 V230D04 V231D04
規格 DN15-250

V230/231自力式壓力/壓差調節閥–主要技術參數

公稱通徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數 Kv 3.2 5 8 12.5 20 32 50 80 125 160 320 450 630
公稱壓力 MPa 1.6 ； 4.0
Z 值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
最高工作溫度℃ V230 V231 液體≤ 140 ；氣體≤ 80
硬密封 V230 配隔離罐≤ 200 配隔離罐和加長件≤ 300*
配隔離罐和散熱片≤ 200
壓力平衡元件 波紋管 滾動膜片
法 蘭 標 準 DIA （亦可按用戶要求提供法蘭標準）
閥 體 材 質 PN16 ：鑄鐵（工作溫度≤ 200 ℃）； PN4.0 ：鑄鋼、鑄不銹鋼（工作溫度≤ 350 ℃）
閥 芯 材 質 不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力 MPa 公稱壓力（注意△ Pmax 及工作壓力與工作溫度的關系）

1、液體＞140℃、氣體＞80 ℃時閥倒裝；

2、Z值：噪音衡量系數，該值用來衡量噪音大小。

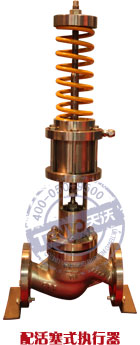

活塞式V230自力式壓力調節閥

V230/231自力式壓力/壓差調節閥–執行器主要技術參數

有效面積（cm2） 32※ 80※ 250※ 630※ 32※ 80※ 250※ 630※
壓力設定范圍（Mpa） DA3 DA4
0.8~1.6 0.1~0.6 0.015~0.15 0.005~ 0.035 1.0~1.6 0.1~1.6 0.015~0.12 0.005~ 0.035
0.3~1.2 0.05~0.3 0.01~0.07 0.05~0.25 0.05~.025 0.01~0.06
保證壓力閥正常工作最小壓力壓差△Pmin（Mpa） ≥0.05 ≥0.04 ≥0.01 ≥0.005 ≥0.05 ≥0.04 ≥0.01 ≥0.005
允許上、下膜室之間最大壓差（Mpa） 2.0 1.25 0.4 0.15 2.0 1.25 0.4 0.15
材質 膜蓋：鋼板鍍鋅
膜片：EPDM或FKM夾纖維※※
控制管線、接頭 銅管或鋼管10×1；卡套式接頭R1/4″
設定值偏差 ±80%

※DN150~250不能滿足定值，可選用揮器操作型自力式壓力調節閥

※EPDM適用于水、蒸汽和氣體介質，F(xiàn)KM適用于油、水、蒸汽及氣體介質，訂貨時應注明介質種類。

可根據不同的壓力設定范圍選項配合適的執行器與控制閥組成調壓閥。

V230/231自力式壓力/壓差調節閥–性能指標

控制精度 ±8%
允許泄漏量(在規定試驗條件下)i/h 硬密封 4X10-4X閥額定容量
軟密封 DN15~50 DN65~125 DN150~250
10氣泡/min 20氣泡/min 40氣泡/min

V230/231自力式壓力/壓差調節閥–允許壓差

公稱通徑mm 15 20 25 32 40 50 65 80 100 125 150 200 250
PN16最大壓差ΔP MPa 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.5 1.5 1.2 1.0 1.0
PN40最大壓差ΔP MPa 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 1.5 1.5 1.2 1.0 1.0

V230/231自力式壓力/壓差調節閥–外形尺寸

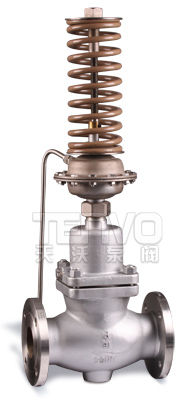

V230/231自力式壓力/壓差調節閥實物圖

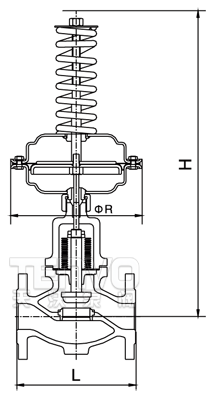

V230/231自力式壓力/壓差調節閥結構圖

公稱通徑DN AΦR L
A 32cm2Φ172mm A 80cm2Φ172mm A 250cm2Φ263mm A 630cm2Φ380mm
H kg H kg H kg H kg
15 647 13.7 642 13.7 662 19.2 732 34.2 130
20 647 14.2 642 14.2 682 19.7 732 34.7 150
25 673 17.2 668 17.2 708 22.7 758 37.7 160
32 673 20.5 668 20.5 708 26 758 41 180
40 675 21.5 670 21.5 710 27 760 42 200
50 675 24.5 670 24.5 710 30 760 45 230
65 710 36.5 710 36.5 745 42 795 57 290
80 710 40.5 710 40.5 745 46 795 61 310
100 815 67.5 815 67.5 850 73 900 88 350
250 815 77.5 815 77.5 850 83 900 98 400
150         765 93 815 108 480
200         795 153 845 168 600
250         842 233 892 248 730
