V130/131自力式流量調節閥

自力式流量調節閥

型號: V130、131

V130/131自力式流量調節閥由一個帶有設定流量的控制閥門和執行器組成，主要應用于工藝過程控制中的恒流量調節，例如城市供熱，供熱系統的中心站流量控制，各分站的流量控制以及各控制系統的流量控制網絡，可用于最高溫度200℃的非腐蝕性的液體介質。

流量調節閥型號：V130D05（硬密封） V131D05（軟密封）

【注意事項】

1、主要應對在被控流量一旦調定后，不經常改變（調整）的場合。

2、流量調節閥的有效壓力分為0.02MPa和0.05MPa兩種，應根據實際情況選用，選取時閥前、后壓差要大于該有效壓力。

ZZYP自力式壓力調節閥

相同:自力式

不同:壓力調節

V230自力式壓力調節閥

相同:自力式

不同:壓力調節

自力式溫度調節閥

相同:自力式

不同:溫度控制

V130/131自力式流量調節閥–工作原理

一定流量的介質經過限流器時引起壓差，壓差通過脈沖管作用在控制膜片上。通過內置的控制彈簧限制壓差（限流器壓差）和流量。被控介質輸入閥以后，閥前壓力P1通過控制管線輸入下膜室，經節流閥節流后的壓力Ps輸入上膜室，P1于Ps的壓差即△Ps=P1-Ps稱為有效壓力。P1作用在膜片上產生的推力與Ps作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置，從而確定了流經閥的流量。當流經閥的流量增加時，即△Ps增加，結果P1、Ps分別作用在上、下膜室，使閥芯向閥座方向移動，從而改變了閥芯與閥座之間的流通面積，使Ps增加，增加后的Ps作用在膜片上的推力加上彈簧反力與P1作用在膜片上的推力在新的位置產生平衡達到控制流量的目的。反正，同理。設定被控介質的流量用調整節流閥與閥座的相對位置來確定。

V130/131自力式流量調節閥–主要技術參數

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數Kvs 4 6.3 8 16 20 32 50 80 125 160 280 320 400
公稱壓力MPa 1.6；4.0
有效壓力下最大流量（m3/h） 0.02MPa 1.5 2.5 3.5 5.5 9.0 14 22 36 55 70 125 180 250
0.05 MPa 2.5 3.5 5.5 9.0 12 22 36 55 85 110 180 - -
噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
最高工作溫度 ℃ ≤140
硬密封配隔離罐≤200 配隔離罐加長件≤200
壓力平衡元件 波紋管 滾動膜片
法蘭標準 ANSI、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材質 鑄鐵；鑄鋼；鑄不銹鋼
閥芯材質 不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力 公稱壓力(注意△Pmax及工作壓力與工作溫度的關系)
V130/131自力式流量調節閥示意圖

V130/131自力式流量調節閥–執行器主要技術參數

有效面積(cm2) 250 630
節流器壓差(MPa) 0.02；0.05
允許上下膜室之間最大壓差(MPa) 0.4 0.15
材料 膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維
控制管線、接頭 銅管或鋼管10×1；卡套式接頭：R1/4〞

注：有效壓力：指節流板前后的壓差，表中有效壓力下的最大流量只適用于水，其它介質需通過公式計算。

V130/131自力式流量調節閥–性能指標

控制精度 ±8%
允許泄漏量(在規定試驗條件下) 硬密封 4X10-4X閥額定容量
軟密封 DN15~50 DN65~125 DN150~250
10氣泡/min 20氣泡/min 40氣泡/min

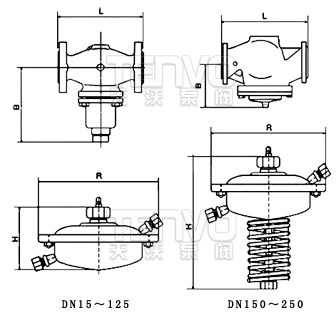

V130/131自力式流量調節閥–外形尺寸

V130/131自力式流量調節閥實物圖
V130/131自力式流量調節閥結構圖

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 130 150 160 180 200 230 290 310 350 400 480 600 730
B mm 121 212 238 238 240 240 275 275 380 380 295 325 372
φR mm 263 380
H mm 150 520
約重 21 23 24 27 31 36 47 55 74 93 118 178 261

自力式流量調節閥補充說明

自力式流量調節閥主要用于供熱、空調等非腐蝕性液體介質（尤其是水系統）的流量控制；安裝于水系統中，經運行前的一次調節，就能使系統流量自動保持在要求的設定值，保持用戶所需的流量，自動消除水系統中因各種因素引起的水力失調現象，克服“冷熱不均”的現象，提高系統能效，實現節能，是供熱、空調系統實現“計量收費”的理想配套產品。

自力式流量調節閥是在閥門的進出口壓差變化的情況下，維持通過閥門的流量恒定，從而維持與之串聯的被控對象(如一個環路、一個用戶、一臺設備等，下同)的流量恒定。管網中應用自力式流量平衡閥，可直接根據設計來設定流量，閥門可在水壓作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差。自力式流量控制閥的名稱較多，如自力式流量平衡閥、定流量閥、自平衡閥、動態流量平衡閥等。各種類型的自力式流量控制閥，結構各有相異，但工作原理類似。

自力式平衡閥是由一個一個自動平衡閥組和手動調節閥組組成。自動平衡閥組作用是維持流量恒定，調節閥組作用是設定流量。系統流體的工作壓力為P1，手動調節閥的前后壓力分別為P2、P3。當手動調節閥調到某一位置時，即人為的確定了“設定流量”Kv，即手動調節閥的流量系數，流量G=Kv（P2-P3）1/2 ，Kv設定后，只要（P2-P3）不變，則流量G不變；當系統流量增大時，(P2—P3)的實際值超過了允許的給定值，此時通過感壓膜和彈簧作用，使自動調節閥組自動關小，直至流量重新維持到設定流量，反之亦然。

自力式平衡閥自動調節流量的有效范圍，取決于工作彈簧的性能。一般自力式平衡閥前后壓差在20—300kPa的范圍內，能按設定值有效控制流量。當壓小于20kPa時，控制流量達不到設定值；壓差超過300kPa時，可能產生噪音。

常見應用案例：采暖及空調水系統。最高使用溫度120℃、壓力1．6MPa。

自力式流量調節閥在貯存、安裝中應注意一下幾點：

①到貨后應妥善保管、避免雨淋、存放于干燥處；

②應按閥體箭頭所示的水流方向安裝，切勿裝反；

③在管道上可垂直安裝亦可水平安裝；

④流量設定方法：用專用扳手，打開保護螺絲，旋轉閥桿，使刻度線調整到設定流量的對應值；

⑤自力式平衡閥不具備關斷功能，根據需要，應另設關斷閥門。
