一個管路系統的液體流量取決于這個系統的總阻力。由此可知，除非管路系統不變，否則在相同開度下，調節閥也不可能總是保持相同的流量值。作為自動化元件，調節閥的這一特性是不方便的。這將要求每一系統考慮一個專門的調節閥。這個缺陷就導致出現調節閥固有特性的概念，即不管安裝調節閥的管路系統情況，而在標準條件下來確定調節閥的固有特性。

如果在式中，令

則式可寫成：

式中 K_Q——調節閥的參數。

從式(2)中可獲得K_Q的表達式：

引入K_Q的目的是確定調節閥的特性。如果假設△P_r和ρ都等于1，則從式(3)就可以得出K_Q=q_v。在這種情況下，調節閥的流量系數用符號K_v表示，即K_Q≡K。

如上所述，K_v被定義為在介質的密度ρ=1kg/L，介質通過調節閥產生的壓力損失△P_r=10⁵ Pa的流量，單位是m³/h。因?yàn)樗?～30℃之間的密度為1kg/L，且用以進行試驗的水易于獲得，定義就限定在這一介質。這是所談的標準條件。由此可見，K_v值與要安裝的調節閥的管路系統無關，而僅與閥門的結構(ζ和開度H(即流通面積A_r)有關。由此可寫成函數：

式(4)表達了調節閥的固有特性。

流量系數K_v很容易通過實驗精確確定，即在標準條件下，測量通過調節閥的水量來確定。

調節閥的生產廠和用戶，按計算的流量系數K_v來選定調節閥。

1．理論固有特性

不同形式的固有特性是通過不同的節流結構來實現的。對于自動調節技術來說，對數(等百分比)和線性特性的調節閥，是能夠滿足需要的。

調節閥的固有特性見圖1。對于線性特性，其表達式為

其中h=H/H100K_v=K_v/K_vs

對于對數特性，其表達式為

其中n=ln(K_vs/K_vo)

從圖2中可以看出，在整個工作范圍內，線性特性曲線的斜率是常數。對數特性曲線的斜率是變化的，在開始時斜率小，接近全開時斜率大。

為了說明式(5)和式(6)，要定義一些與K_v值有關的特殊值，即

K_vs——在全開度(H₁₀₀)時的公稱K_v值；

K_v100——在全開度(H₁₀₀)時，測定的K_v值，即按定義實測的K_vmax；

K_vo——理論特性曲線與K_v/K_vs軸的交點，它代表最小可調理論流量系數；

K_vs/K_vo——理論可調比，它代表可調范圍。

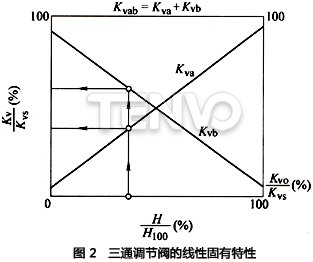

三通調節閥的固有特性(圖2)必須這樣：總流量與流路無關，這在于恰當?shù)剡x擇尺寸和固有特性。

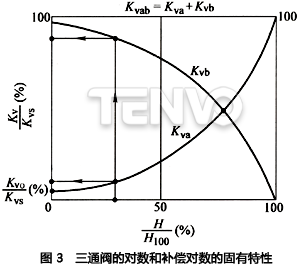

如果有一個閥芯的固有特性是對數的，那么其他的閥芯的固有特性必須是補償對數的，這樣才能互相配合，如圖3。只有這樣，各種開度下兩個K_v值相加才是個常數。

值得注意的是，三通閥的K_vs值和直通閥的K_vs值相當。

蝶形調節閥的固有特性，不是由于閥芯和閥座的特殊性，而是由于結構確定的。因此需要用實驗的方法來確定其固有特性。實驗發現蝶形調節閥的固有特性近似于一個拋物線，見圖4。

一般用下列公式表示蝶形調節閥固有特性。

當φ100=75°時：

當φ100=60°時：

式中φ是蝶閥旋轉角度。

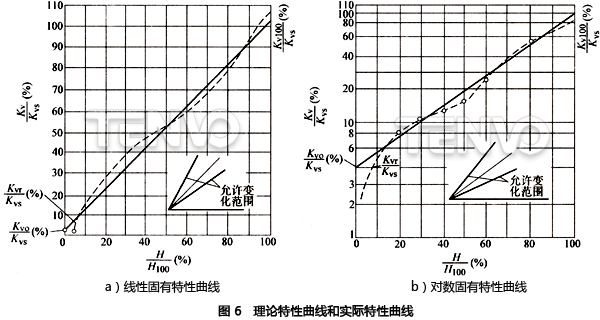

關于固有特性的公差，要作以下規定：

1)理論固有特性曲線的變化定義如下：

但在每個試驗段上，對于實際固有特性曲線的變化定義為：

在縱座標采用對數，橫座標是百分刻度的系統中、對數特性曲線n_log為一直線。在上述條件下，特性曲線的變化經過數學變換。對于線性變成下式：

對于對數特性變成下式：

由這些關系式可知，曲線的變化是由于偏離了K_v的理論值。試驗證明：特性曲線的偏離，是由于閥座和閥芯的制造公差，以及閥芯表面形狀引起的。在法定的條件下，對不同測定點，在表1中給出了比率H₁₀₀/△H的標準值。對于可調比K_vs/K_vo或K_vo/K_vs，最常用的比值列于表2中。

表1 比率H100/△H的標準值

h(%)	h5	h10	h20	h30	h40	h50	h60	h70	h80	h90	h100
H100/△H	20	10	10	10	10	10	10	10	10	10	10

表2 最常用的比值

Kvs/Kvo	50/1	40/1	30/1	25/1	20/1
(Kvo/Kvs)*100	2	2.5	3.33	4	5

典型系統調節閥，理論可調比為K_vs/K_vo=30/1。輕系列調節閥的可調比為K_vs/K_vo=50/1。

2)在調節閥的工作范圍內，建議采用較大的可調比。但這在制造上受到一系列的限制。因此在正常情況下，制造廠只能給出可調比的下限偏差。作為一個系列，要考慮結構、工藝、經濟效益等。在特殊需要時，不論對哪種結構系列，都可以制造具有上限可調比的調節閥。

3)對于一定公稱尺寸的調節閥，K_v100值越大，閥引起的能量損失越小。實際上，這個數值不僅各個系列不同，而且在同系列內，同一公稱尺寸的各個閥門也不一樣。引入下限偏差的目的，是不降低調節閥的水力性能。引入上限偏差的目的，是不影響工作特性。

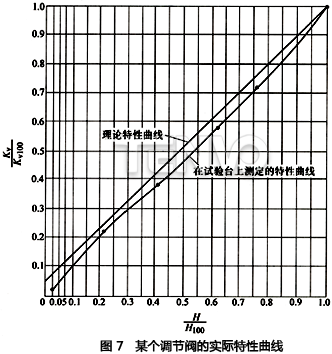

考慮這些公差和精度，就確定了實際固有特性的最大變化。它可用來確定工作特性的范圍。圖7示出在試驗臺上測定的某個調節閥的實際特性曲線。

3．試驗確定流量系數K_v值

實際特性曲線是根據不同開度下的K_v值實驗數據繪制的。下面討論流量系數K_v值的工業測定方法?？紤]到流量系數K_v的定義及實際情況，為了簡化，只對湍流狀態下進行測定。

在測定中，當閥門的公稱尺寸DNl5～200mm時，對于不同閥門開度規定了如下標準條件：試驗介質為水，溫度t=5～30℃，密度ρ=lkg/L，運動粘度ν=10^-6m²/s；閥門的壓力損失△P_r=0.035～0.1MPa。

按圖8的安裝簡圖安裝調節閥。在計算中要求考慮L1和L2段的壓力損失，即

為保持水的溫度，以使水的密度和粘度不變，以消除調節閥的振動和噪聲。試驗臺安裝在專用房間內。差壓計的安裝要求由壓差測量值△p_r測量直接給出△p_r。

流量的測量，在大直徑的管路中，一般用孔板測量；在小直徑的管路中，或開度小時，用體積法或重量法測量。

對于每個開度值測量出△p_r和qν值后，再確定流量系數Kv值。

4．可調比增大的可能性

如前所述?？烧{(diào)比越大越好，這能使系統有一個大的口了訶范圍。應采用較小口徑的調節閥，以及預留發展余地，以便將來調整裝置的生產能力時，不更換調節閥。

定義可調比的關系式指出，當系數K_vs和K_v100增大時，可調比增加：而當系數K_vo和K_vr下降時，可調比也增加。

從這方面研究得出結論：若使K_vs值大，能使理論可調比急劇增大；減小K_vo值，也可使可調比增大：并且可調比與調節閥的型式及內部節流元件緊密聯系。

增大可調比的實際方法如下：

1)在當前生產的調節閥系列中，開發可調比接近理論真實值的類型。

2)通過改變調節閥的類型，或者改變調節閥內部閥芯的結構，使理論可調比增大。

上面指出的第一種方法，主要是使流量系數K_v100值增大。

研究結果表明，絕不允許噴嘴收縮口的通道有(毛刺、凹陷、偏心等)缺陷。特別對鑄件，要防止收縮口及圓柱區的材料出現缺陷。

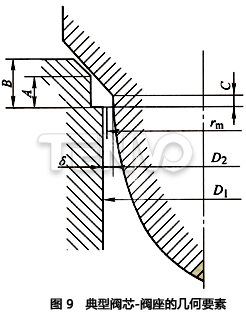

另一種使實際可調比接近理論可調比的方法，取決于閥芯結構。它使系數K_vr和K_vo十分接近。從這個意義上講，要求閥座和閥芯的制造符合設計圖樣，其圓度和偏心的誤差應盡量小。典型的閥芯-閥座的幾何要素如圖9所示，圖中A、B、C、D1、D2尺寸應準確。

當然，為了使實際可調比與理論可調比接近，要求嚴格執行其他規定，如：閥桿與閥芯連接處無間隙；閥芯和閥芯的導向機構在運動中是同軸的；在閥體和閥蓋之間使用薄墊片，以避免由于安裝中螺釘擰得不均勻而帶來的缺陷等。

第二種使可調比增大的方法是設計高可調比的閥門。這可通過改變典型閥芯的線型和采用新型的閥門來實現。
