閥門氣動裝置是指通過壓縮空氣，利用活塞、氣缸為動力來操作閥門。
閥門氣動驅動裝置安全、可靠、成本低、使用維修方便，目前氣動裝置在具有防爆要求的場合應用較廣。氣動裝置采用的工作壓力較低，通常不大于0.82MPa，又因結構尺寸不宜過大，因而氣動裝置的總推力不可能很大。
(1)氣動裝置的使用條件氣動裝置的使用條件見表1。
| 項目名稱 | 參數 |
| 氣源工作壓力 | 0.4～0.7MPa |
| 環境溫度和介質溫度 | 5～60℃ |
| 活塞工作速度和葉片外徑線速度 | 10～50mm/s |
| 電磁控制輸入信號電流 | 4～20mA |
(2)氣動裝置的分類和結構特點 閥門氣動裝置按其結構特點分為四種：薄膜式氣動裝置、氣缸式氣動裝置、擺動式氣動裝置、氣動馬達式氣動裝置。

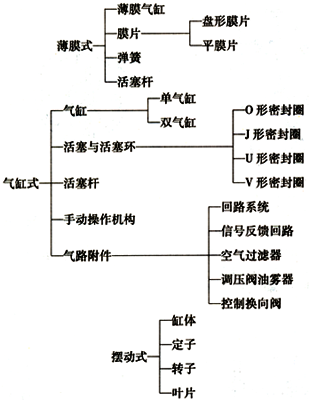

各類氣動裝置的構成如下：

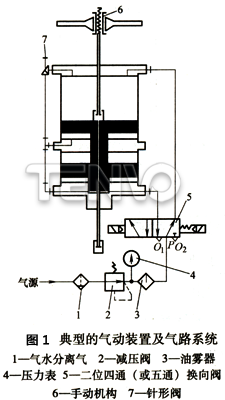

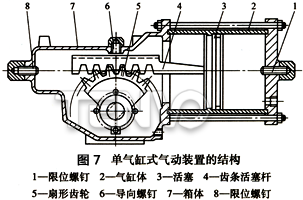

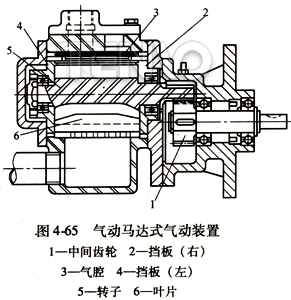

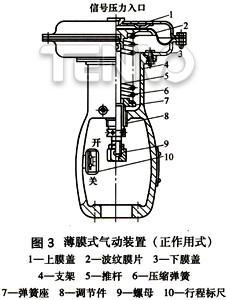

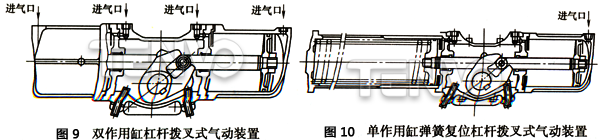

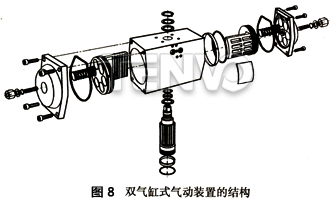

典型的氣動裝置及氣路系統如圖1所示。氣動裝置的主要結構如圖2～圖10所示。
氣動裝置緩沖行程長度與氣動裝置缸體直接的關系見表2。各類氣動裝置的結構特點見表3。
| 缸體內徑 | 緩沖行程長度 |
| <55 | 15～20 |
| 80～125 | 20～30 |
| >125 | 30～40 |
| 型式 | 薄膜式 | 氣缸式 | 擺動式 | 氣動馬達式 |
| 特點 | 行程短<40mm，結構緊湊、靈活，無手動結構 | 行程長，必要時需加緩沖機構，出力不夠采用雙氣缸結構，有手動和手氣動切換裝置 | 結構簡單、成本低、往復運動直接變成旋轉運動 | 因有可以直接替代閥門電動裝置的電動機而成為氣動裝置，因而可具有電動裝置的力矩控制等功能，但結構復雜 |
（3）氣動裝置主要零件機其加工精度氣動裝置主要零件的主要加工面表面粗糙度見表4。
| 部位 | 表面粗糙度Ra/μm | |
| 活塞桿的滑動面 | 0.8～0.4 | |
| 缸體內表面、滑動面 | 缸徑≤200mm | 0.8～0.4 |
| 200mm<缸徑<350mm | 1.6～0.8 | |
| 缸徑≤350mm | 3.2～1.6 | |
| 活塞的滑動面 | 1.6～0.8 | |
| 滑動軸承的滑動面 | 3.2～1.6 | |
