在工業生產中，電動蝶閥是應用比較廣泛的一種控制閥門，由電動執行器和各種蝶閥組成。以電為能源，接受調節儀表等電信號，根據信號的大小改變操縱量，控制閥門的啟閉或自動調節。

天沃出品的電動球閥采用TT、TTS、QT、CHQ等四款電動執行機構，覆蓋了高中低的不同性能、不同價位。用戶也可以指定執行器的品牌與型號，我們與國內外多個知名品牌保持合作關系。

電動執行器：

天沃電動球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

電動蝶閥選購提示：

第一步：選擇蝶閥的類型，主要從球閥的結構、材質、密封閥座材料、壓力、溫度等方面選擇。

第二步：選擇電動執行器的類型，天沃公司主要有四款電動執行器：TT、TTS、QT、CHQ，可滿足不同用戶的需求。

第三步：從電動執行器的主要功能選擇執行器型號，如開關型、調節型、防爆型、智能型等。

TENVO角行程電動閥門標配采用TT、TTS、QT、CHQ四款電動執行器，覆蓋了從低端到高端的配置，經過天沃公司嚴苛的品質控制，以及海量的產品應用，保證其性能、品質可滿足不同用戶的需求。

天沃提示：電動閥門的選購，執行器的品質至關重要，根據您的實際情況，選擇性價比最合適的執行器。

電動球閥以電動執行器為驅動動力，具有旋轉90°的動作，主要用來做切斷、分配和改變介質的流動方向。電動球閥具有結構緊湊、性能穩、安裝方便的特點，在國民工業的很多行業得到越來越多的應用。

天沃出品的電動球閥采用TT、TTS、QT、CHQ等四款電動執行機構，覆蓋了高中低的不同性能、不同價位。用戶也可以指定執行器的品牌與型號，我們與國內外多個知名品牌保持合作關系。

電動執行器：

天沃電動球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

電動球閥選購提示：

第一步：選擇球閥的類型，主要從球閥的結構、材質、密封閥座材料、壓力、溫度等方面選擇。

第二步：選擇電動執行器的類型，天沃公司主要有四款電動執行器：TT、TTS、QT、CHQ，可滿足不同用戶的需求。

第三步：從電動執行器的主要功能選擇執行器型號，如開關型、調節型、防爆型、智能型等。

電動球閥補充說明

電動球閥是由電動執行機構與球閥組成，使用三相或單相電源為動力，根據裝配不同的電動執行器，可以對球閥啟到開關、調節等不同的功能，電動球閥是控制系統中最常見的閥門之一。

電動球閥根據球體的運動原理，所裝配的一般為角行程電動執行器，在易燃、易爆爆場合需要采用防爆型。

QT型部分回轉閥門電動裝置是天沃公司的主導產品。適用與蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門，用于閥門的開啟、關閉或調節控制，可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

QT型電動裝置的防護等級為IP67，隔爆型產品的隔爆等級為d Ⅱ BT4。

QT型部分回轉閥門電動裝置–特點

1、外殼：鋁合金外殼經過氧化處理，聚酯粉末外涂層，可以適應各種嚴酷的工況；

2、傳動機構：具有精確的雙蝸輪蝸桿機構，低噪聲，高輸出力矩；

3、自鎖功能：雙蝸輪蝸桿機構具有自鎖功能，防止反轉；

4、電機：特殊設計的感應電機，內置熱保護開關，防止電機過熱，絕緣等級為F級；

5、外部機械限位：阻止限位開關失效時超行程；

6、力矩開關：當閥門力矩過大時提供過載保護，開、關力矩各一個；

7、限位開關：可精確定位閥門位置，輔助開關可提供干接點信號；

8、接線端子：彈簧壓緊的接線端子，接線牢固，可在振動環境中使用；

9、干燥器：干燥器可以防止水氣冷凝；

10、離合機構：合上切換手柄可進行手輪操作，通電時自動復位；

11、手輪：帶手輪操作，可在停電或緊急時對閥門進行開啟或關閉。

產品展示

QT1～QT4含QT4X（380V三相電動機）

型號	規格	輸出 轉矩	輸出 轉速	電機參數(三相、380V、50Hz)		90°運行時間 (S)	參考重量 (Kg)
				參考功率	額定電流
QT1	QT5-1	50	1	0.025	0.45	15	9
	QT10-1	100	1	0.025	0.45	15	10
QT2	QT15-1	150	1	0.04	0.90	15	12
	QT20-1	200	1	0.04	0.90	15	13
QT3	QT30-0.5	300	0.5	0.06	1.00	30	17
	QT30-1	300	1	0.06	1.00	15	17
	QT50-0.5	500	0.5	0.09	1.20	30	18
	QT50-1	500	1	0.09	1.20	15	18
QT4	QT60-0.5	600	0.5	0.20	1.40	30	22
	QT60-1	600	1	0.20	1.40	15	22
	QT80-0.5	800	0.5	0.20	1.40	30	25
	QT80-1	800	1	0.20	1.40	15	25
	QT100-0.5	1000	0.5	0.20	1.40	30	25
QT4X	QT200-0.3	2000	0.3	0.20	1.40	45	38
	QT250-0.3	2500	0.3	0.20	1.40	45	51

QT1～QT4含QT4X（220V單相電動機）

型號	規格	輸出 轉矩	輸出 轉速	電機參數(三相、380V、50Hz)		90°運行時間 (S)	參考重量 (Kg)
				參考功率	額定電流
QT1	QT04-0.9	40	0.9	0.025	0.45	17.5	6
	QT06-0.9	60		0.025	0.45		9
	QT09-0.9	90		0.025	0.45		10
QT2	QT15-0.7	150	0.7	0.04	0.90	20.6	12
	QT19-0.7	190		0.04	0.90		13
QT3	QT28-0.6	280	0.6	0.06	1.00	26.3	17
	QT28-0.6	380		0.06	1.00		18
	QT50-0.6	500		0.09	1.00		19
QT4	QT60-0.5	600	0.5	0.20	1.20	29.3	22
	QT80-0.5	800		0.20	1.40		23
	QT100-0.5	1000		0.20	1.40		25
QT4X	QT200-0.2	2000	0.2	0.20	1.40	80	38
	QT250-0.2	2500	0.17	0.20	1.40	90	51

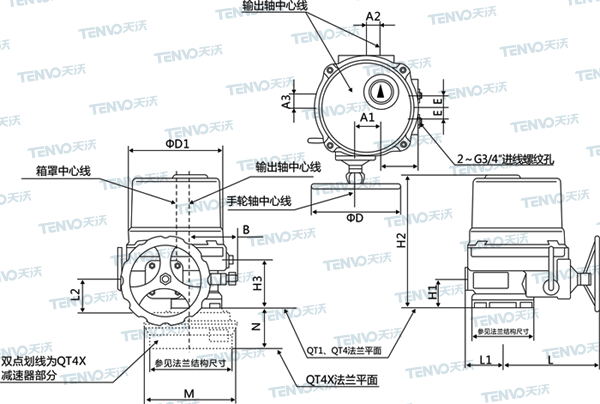

QT型部分回轉閥門電動裝置–外形圖

型號	A1	A2	A3	B	B1	ΦD	ΦD1	H1	H2	H3	L	L1	L2	N	M
QT1	44	17	33	75	68	102	170	60	256	109	179	62	/	/	/
QT2	49.5	22.5	30	85	77.5	200	200	64	263	113	187	85	76	/	/
QT3	60	33	35	100	77	250	220	70	298	119	202	88	76	125	Φ216
QT4 QT4X	70	43	38	115	87	250	260	78	342	127	225	106	76	135	Φ258

CHQ系列電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供暖供熱、樓宇自控、輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭矩達4000 N·M。

CHQ系列電動執行器–產品特點

CHQ系列電動執行器–技術參數

型號	最大輸出扭矩	動作時間60/50Hz	最軸徑	電機F級	額定電流（A）50HZ				手輪轉數	重量
					單相		三相
	N·M	90°	mm	W	110V	220V	380V	440V	N	Kg
CHQ-005	50	18/22	Φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	10	7.5
CHQ-008	80	18/22	Φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	10	7.5
CHQ-010	100	18/22	Φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	10	7.5
CHQ-015	150	21/25	Φ22	40	1.65/1.67	0.88/0.84	0.31/0.31	0.30/0.31	11	17.3
CHQ-020	200	21/25	Φ22	40	1.67/1.67	0.89/0.85	0.31/0.31	0.30/0.31	11	17.3
CHQ-030	300	26/31	Φ35	60	1.85/1.86	0.92/0.92	0.35/0.35	0.34/0.34	13.5	22
CHQ-050	500	26/31	Φ35	90	3.60/3.62	1.55/1.5/	0.59/0.59	0.58/0.58	13.5	23
CHQ-060	600	26/31	Φ35	120	3.65/3.62	1.60/2.20	0.60/0.59	0.59/0.58	13.5	23
CHQ-080	800	31/37	Φ45	120	4.10/4.10	2.15/2.20	0.85/0.85	0.79/0.79	16.5	29
CHQ-120	1200	31/37	Φ45	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	165	29
CHQ-200	2000	93/112	Φ65	180	4.10/4.10	2.15/2.20	0.85/0.85	0.79/0.79	49.5	75
CHQ-300	3000	93/112	Φ65	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	49.5	75

CHQ系列電動執行器–標準規格

外殼	防水級別：IP67，NEMA4 and 6	-
電機電源	標準：220V AC 單相 可選：110V AC單相，380/440V AC 3相，50/60Hz，±10% 24V DC/110V DC/220V DC	-
電機	鼠籠式異步電機	-
限位開關	開/關，各1個，SPDT，250V AC 10A	-
輔助限位開關	開/關，各1個，SPDT，250V AC 10A	-
扭矩開關	開/關，各1個，SPDT，250V AC 10A	CHQ-005/008/010除外
行程	90° ±10°	0°~270°可選
失速保護/ 操作溫度	內置熱保護，開115℃±5℃/關97℃±5℃	-
指示器	連續的位置指示刻度	-
手動操作	機械離合機構，配手輪操作	-
自鎖裝置	蝸輪，蝸桿機構提供自鎖	-
機械限位	2個外部調整螺栓	-
干燥器	7-10W（110/220V AC）	-
接線孔	2個PF3/4″	-
環境溫度	-20℃-+70℃	-
潤滑	鋁基潤滑脂（EP型）	-
材料	鋼，鋁合金，鋁青銅，聚碳酸酯	-
環境濕度	最大（Max）90%RH	非凝結
抗震性能	X Y Z 10g，0.2~34Hz，30分鐘	-
外涂層	干粉，環氧聚酯，具有超強防腐功能	-

CHQ系列電動執行器–可選規格

編號	可選配置	備注
1	防爆執行器（ExdⅡ BT4，ExdⅡ CT6）	CHQ系列
2	防水執行器（IP68，10M，250HR）	CHQ系列
3	電位計（1K-10K）	CHQ系列
4	比例控制單元（輸入，輸出信號4-20mA DC/1-5V/1-10V）	CHQ系列
5	現場控制單元（就地控制/開/停/關選擇開關，就地/遠程切換）	CHQ系列
6	行程120°，180°，270°	CHQ系列
7	直流電機（24V DC）	CHQ系列
8	附加扭矩開關（SPDT×2 250V AC 10A）	CHQ-005/008/010 除外
9	電流位置傳感器（輸出4-20MA Dc）	CHQ系列
10	斷電后，電動閥自動開或關控制柜	CHQ系列
11	耐高溫執行器（-10℃~+100℃）	CHQ系列
12	耐低溫執行器（-40℃~+70℃）	CHQ系列
13	低速執行器	CHQ系列

TT系列電動閥門驅動裝置，采用鋁合金壓鑄件，實現了小型、輕量、高性能、高輸出、功率的電動驅動裝置。可以通過外接電源的切換或外部輸入信號、實現開、關和中間位置的控制。主要特征有：

TT系列電動執行器的特點

1、功能強勁：智能型、比例式、開關式、各類信號輸出型應有盡有

2、體積小巧：體積僅相當于同類產品的35％左右

3、輕便宜人：重量?jī)H相當于同類產品的30％左右

4、性能可靠：軸承牙口電氣元件等關鍵零部件采用進口名牌產品

5、美觀大方：鋁合金壓鑄外殼、精細流暢，且可減少電磁干擾

6、精密耐磨：蝸輪輸出軸一體化特殊錒合金鍛造、強度高、耐磨性好

7、回差極?。何佪嗇敵鲚S一體化，避免了鍵聯結的間隙，傳動精度高

8、安全保證：通過1500V耐壓檢測，F(xiàn)級絕緣電機，安全有保障

9、配套簡單：采用單相電源、外接線路特別簡單，也可做380V、直流電源

10、使用方便：免加油、免點檢、防水防銹、任意角度安裝

11、保護裝置：雙重限位、過熱保護、過載保護(選裝)

12、多種速度：全行程時間5秒、1O秒、15秒、30秒、60秒、1OO秒等

13、防腐防銹：支架、聯軸器、螺釘均采用不銹鋼

14、智能數控：數字設定、數字整定、高度精確、自診斷、一機多能

15、集成一體：智能控制模塊高度集成于電動裝置本體中，無須外接定位器等

外觀及各部名稱

可配置閥門的規格

產品型號	輸出力矩	動作時間 (0-90°)	電源	軟密封蝶閥	硬密封蝶閥	軟密封球閥	通風蝶閥
				≤PN1.6MPa			≤PN1.0MPa
TT-05	50N.M	20S/30S	AC24V、110V、 220V、380V、 DC24V	≤DN65	≤DN40	≤DN32	DN50～DN80
TT-10	100N.M	15S/30S/60S		DN80～DN125	DN40～DN65	DN40～DN50	DN100～DN200
TT-20	200N.M	15S/30S/60S		DN150～DN200	DN80～DN125	DN65～DN80	DN250～DN300
TT-40	400N.M	15S/30S/60S		DN200～DN250	DN125～DN150	DN80～DN100	DN300～DN400
TT-50	500N.M	15S/30S/60S	AC24V、110V、 220V、380V	DN250～DN300	DN150～DN200	DN100～DN125	DN400～DN500
TT-60	600N.M	15S/30S/60S		DN300	DN200～DN250	DN125～DN150	DN500～DN600
TT-100	1000N.M	50S		DN300～DN400	DN250～DN300	DN150～DN200	DN600～DN800
TT-200	2000N.M	100S		DN400～DN600	DN300～DN400	DN200～DN250	DN800～DN1000

閥門種類繁多，同規格型號的閥門，因使用環境不同、介質不同，閥門實際工作扭矩也各不相同，因此，建議在選擇電動執行器型號時，應當以執行器額定輸出力矩的60%～80%為閥門的工作扭矩。

TTS系列電動執行器是在TT系列的基礎上更新?lián)Q代的產品，外觀更時尚，精度更高，性能更卓越。主要用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭矩達4000N·m。

TTS系列電動執行器–產品特點

1、殼體–殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇。

2、電機–全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。

3、手柄結構–手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。

4、指示器–指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。

5、干燥器–用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

6、密封–密封性好，標準產品防護等級是IP67，并可選IP68防護等級。

7、限位開關–機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。

8、自鎖–精密的蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

9、防脫螺栓–拆除外殼時，螺栓附在殼體上，不會脫落。

10、安裝–底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。可以垂直安裝，也可以水平安裝。

11、線路–控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。

TTS系列電動執行器–性能參數

型號	最大輸出扭矩 N·M	動作時間90° (S)	輸出軸				電機 (W)	單項額定電流 220V(A)50Hz	重量 (Kg)
			方	深	圓	深
TTS-005	50	30	11×11	15.5	Φ12.6	26	10	0.25	3.6
			11×14	18
TTS-008	80	30	11×11	15.5	Φ15.78	26	10	0.25	3.6
			11×14	18
TTS-010	100	30	14×14	18	Φ15.78	28	15	0.35	4.6
			14×17	22.5	Φ18.95	28
TTS-015	150	30	14×14	18	Φ18.95	28	15	0.37	4.6
			14×17	22.5
TTS-020	200	30	22×22	26	Φ22.13	45	45	0.3	13
TTS-030	300	30	22×22	26	Φ28.48	45	45	0.31	13.4
TTS-040	400	30	22×22	26	Φ28.48	45	60	0.33	13.8
TTS-060	600	30	27×27	32.5	Φ31.65	45	90	0.33	14
TTS-080	800	45	27×27	32.5	Φ31.65	45	180	0.47	14.3
TTS-100	1000	135	27×27	32.5	Φ31.65	45	180	0.47	60
TTS-160	1600	135	Max Φ 45		深 65		180	0.85	60
TTS-200	2000	135	Max Φ 45		深 65		180	0.85	60
TTS-300	3000	135	Max Φ 45		深 65		180	0.85	60

TTS系列電動執行器–標準技術參數

外殼	鋁合金外殼，防水級別：IP67，NEMA4 and 6	-
電機電源	標準：220V AC 單相 可選：110V AC單相，380/440V AC 3相，50/60Hz，±10% 24V DC/110V DC/220V DC	-
控制電源	110/220V AC 1 Phase，50/60Hz，±10%	-
電機	鼠籠式異步電機	-
限位開關	2×開（Open）/關（Close），SPDT，250V AC 10A	-
輔助限位開關	2×開（Open）/關（Close），SPDT，250V AC 10A	-
行程	90°~270° ±10° （90° 以上提前說明）	0°~270°
失速保護/ 操作溫度	內置熱保護，開120℃±5℃/關97℃±5℃	-
指示器	連續的位置指示	-
手動操作	機械手柄（可選裝手輪）	-
自鎖裝置	蝸輪，蝸桿機構提供自鎖	-
機械限位	2個外部調整螺栓	-
干燥器	7-10W（110/220V AC）防冷凝	-
接線孔	2個（Phase）M18	-
環境溫度	-20℃-+70℃	-
潤滑	鋁基潤滑脂（EP型）	-
材料	鋼，鋁合金，鋁青銅，聚碳酸酯	-
環境濕度	最大（Max）90%RH	非凝結
抗震性能	X Y Z 10g，0.2~34Hz，30分	-
外涂層	干粉，環氧聚酯	-
