二片式內螺紋球閥

型號: 2PC-Q11F

二片式內螺紋球閥采用側裝二片分體式閥體，全通徑流道，基本沒有流阻，并且結構簡單、體積小，采用先進的制造工藝，外觀美觀，維修方便，密封性能緊密可靠。二片式內螺紋球閥和一片式相比具有全通徑的優點，和三片式相比又比較經濟，因此是用戶選用比較多的產品。

特點總結：

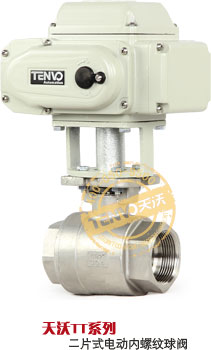

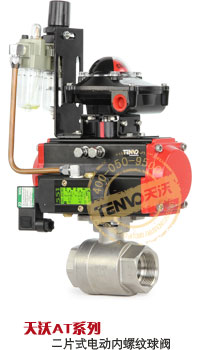

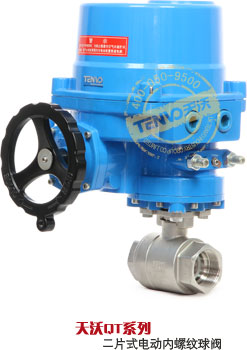

二片式閥體結構鑄鋼/不銹鋼全通徑可配氣動或電動執行器

一片式內螺紋球閥

相同:內螺紋連接

不同:一片式/縮徑

廣式內螺紋球閥

相同:內螺紋連接

不同:廣式/縮徑

三片式內螺紋球閥

相同:內螺紋連接/全通徑

不同:三片式

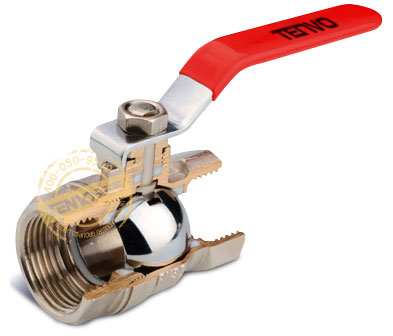

二片式內螺紋球閥解剖圖

側裝二片分體式閥體

防靜電、閥桿防吹出設計

密封可靠，操作簡單，應用廣泛

體積小、重量輕、維修方便

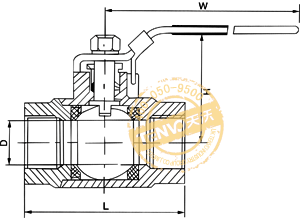

二片式內螺紋球閥–外形尺寸

口徑	D	L	H	W
1/4″	11.6	55	50	100
3/8″	12.7	55	50	100
1/2″	15	65	60	130
3/4″	20	75	64	130
1″	25	88	71	165
1-1/4″	32	102	78	165
1-1/2″	38	110	86	190
2″	50	125	95	190
2-1/2″	65	162	130	250
3″	80	189	148	250
4″	100	260	180	280

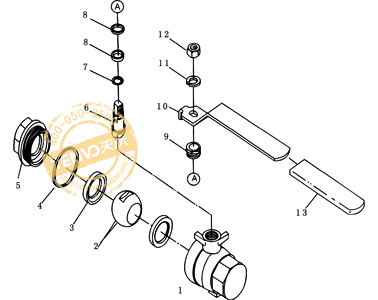

二片式內螺紋球閥–材料目錄

NO.	部件名稱	材料
1	閥體	不銹鋼CF8M	不銹鋼CF8
2	球體	不銹鋼SS316	不銹鋼SS304
3	閥座	聚四氟乙烯PTFE
4	墊圈	聚四氟乙烯PTFE
5	閥蓋	不銹鋼CF8M	不銹鋼CF8
6	閥桿	不銹鋼SS316	不銹鋼SS304
7	止推墊圈	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE
9	壓蓋螺母	不銹鋼SS304
10	手柄
11	墊片
12	螺母
13	手柄套	塑料
