空排止回閥
型號: H48H
空排止回閥是一種特殊用途的止回閥，用于鍋爐給水泵的出口，以防介質倒流及空排作用。該閥配合水泵最小流量自動再循環旁閥工作，當給水泵在低負荷或出口截門關閉狀態時，自動再循環旁路閥處于開啟位置，以保證水泵的安全運行。當空排止回閥（主閥）開啟時，再循環旁路閥就自動關閉。
空排止回閥–采用標準
| 設計與制造 | JB/T3595、 GB/T12224 |
|
| 連接尺寸 | 結構長度 | GB96 |
| 法蘭尺寸 | GB79 | |
| 檢驗與試驗 | JB/T3595 JB/T9092 |
|
| 材料 | 碳鋼 | GB/T12290 |
| 不銹鋼 | GB/T12230 | |
| 標志 | GB/T12220 | |
| 供貨 | JB/T7928 | |

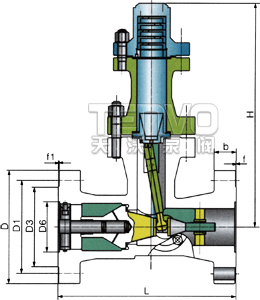

空排止回閥–外形尺寸
| 公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
標準值 | 參考值 | ||||||||
| L | D | D1 | D2 | D6 | b | f | f1 | Z-d | H | ||
| 20.0 | 125 | 610 | 385 | 318 | 270 | 170 | 76 | 3 | 5 | 12-41 | 761 |
| 175 | 610 | 475 | 394 | 340 | 214 | 84 | 3 | 6 | 12-48 | 761 | |
空排止回閥–結構特點
1、閥門由止回閥和再循環旁路控制閥與節流裝置組成。
2、該閥配合再循環旁路閥工作，能防止高壓水錘對給水系統的破壞，維持系統安全運行。
3、主閥瓣隨管路流量或壓力變化而移動，借助介質壓力及彈簧作用力關閉主閥口，隨即帶動旁路閥開啟，自動保持水泵最小的允許流量。當主閥全開時，旁路閥隨之關閉。
4、閥芯采用特殊的流線結構設計，具有準確的控制流量功能，在高壓差情況下具有耐汽蝕磨損而且不易產生噪聲和振動的特點。
5、空排止回閥的密封面采用鈷基硬質合金堆焊而成，耐磨、耐沖刷、耐氣蝕、密封可靠，使用壽命長。
6、維護及檢修方便、快捷
7、閥門適宜垂直安裝。
空排止回閥–性能規范
| 試驗壓力 | 強度試驗 | 密封試驗 | 適用溫度（℃） | 適用介質 |
| 20.0 | 30.0 | 20.0 | ≤160 | 水、蒸汽 |
空排止回閥–主要零件材料
| 零件名稱 | 材質 | |
| H48H-200 | H48W-200P | |
| 閥體 | WCB | ZG1Cr18Ni9Ti |
| 連接法蘭 | WCB | ZG1Cr18Ni9Ti |
| 定位輪 | WCB | ZG1Cr18Ni9Ti |
| 排氣法蘭 | WCB | ZG1Cr18Ni9Ti |
| 法蘭蓋 | A105 | ZG1Cr18Ni9Ti |
| 彈簧 | 30W4Cr2VA | 17-7PH |
| 閥瓣 | 2Cr13 | ZG1Cr18Ni9Ti |
| 滑塊 | 2Cr13 | 1Cr17Ni2 |
| 拔叉 | 2Cr13 | 1Cr17Ni2 |
| 排放套 | ZG2Cr13 | ZG1Cr18Ni9Ti |
| 螺柱 | 35CrMoA | 1Cr17Ni2 |
| 襯套 | ZQA19-4 | ZQA19-4 |
空排止回閥–工作原理
打開出口閥，給水泵啟動，給水達到一定壓力后，主閥瓣在給水壓力的作用下被推離主閥座，打開主閥口，給水即流出。同時由于主閥瓣的移動，帶動連桿擺動，撥動排空閥片，使再循環閥片封閉空排口，關閉循環旁閥。當給水流量減小時，主閥瓣在主閥彈簧力的作用下被推向主閥座，在關閉主閥的同時，帶動連桿撥開排空閥片，開啟再循環門維持水泵最小的允許流量。當停泵時，給水口失壓，主閥瓣自動關閉主閥口通道，防止高壓水錘對給水系統的破壞。
