支管減壓閥

型號: YZ11X

YZ11X支管減壓閥采用直接作用隔膜式結構，主要用于各種建筑給水系統、清防系統、中央空調系統、采暖系統等，主要用于高層樓宇供水工程的底層減壓，在局部高壓或突然產生水壓的情況下，使入戶的水壓保持恒定值。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統中可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具，內部結構非常簡單無卡阻，性能可靠，經久耐用。

相關尺寸
常見問題

200P可調式減壓閥

相同:用于液體管路

不同:

200X減壓閥

相同:用于液體管路

不同:

Y42X水用減壓閥

相同:用于液體管路

不同:

YZ11X支管減壓閥–主要技術參數

類型	型號	公稱壓力 PN（MPa）	公稱通徑 DN（mm）	連接形式	閥體材料	出口壓力（MPa）	工作溫度
支管減壓閥	YZ11X-16T、YZ11X-25T	1.6、2.5	15～50	內螺紋	青銅	0.05～0.6 （可調）	0～80℃
	YZ11X-16P、YZ11X-25P				不銹鋼

YZ11X支管減壓閥的工作原理

支管減壓閥出口壓力作用在隔膜底面和閥瓣底面，它超過彈簧設定值時，壓縮彈簧作用閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量?jī)H為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。

YZ11X支管減壓閥的特點

1、具有耐臟防水垢的功能，無需過濾器、無需旁通管，配管極其簡單，能節省大量空間和配管成本。

2、出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。

3、極佳的水力特性，壓力損失小，減壓比可達成10：1以上。

4、可滿足多種減壓要求，特別適用于支管減壓系統。

YZ11X支管減壓閥–外形尺寸

DN	mm	15	20	25	1.432	40	50
DN	in	1/2	3/4	1	1-1/4	1-1/2	2
H1		31	31	36	42	45	54
H2		60	75	88	93	98	130
L		76.5	76.5	85	98	102	117
ФG		59	73	81	81	85	98

YZ11X支管減壓閥–可能的故障原因

1、霜凍損壞，在寒冷地區注意保濕

2、水流方向裝錯，減壓閥變成止回閥，出口壓力為0。

3、彈簧擰的太緊，無法關閉，減壓閥直通P2=P1。

4、旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠性和耐久性，建議不安裝旁通管為宜。

YZ11X支管減壓閥的應用示例

當您必須在建筑物上安裝減壓閥時，您有二種選擇：Fig.A和Fig.B

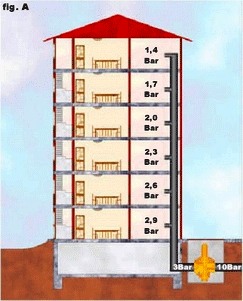

Fig.A 采用干管減壓，使用一只減壓閥，當樓層在5層以下時，可以運用。缺點是每一層樓的水壓均不相同，一只大口徑減壓閥的價格較高。當樓層高過5層時，不可采用。

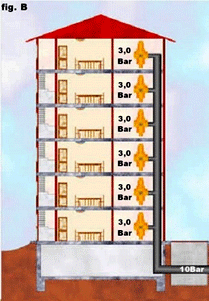

采用支管減壓，每一層樓均使用一只減壓閥，每一層水壓均為3.0bar。既有利于正常使用水，又有利于節約用水，同樣供水壓力，可為26層樓房供水僅需為1-21層安裝減壓閥。（每一層樓層高按3米計，即每升高一層樓，水壓下降0.3bar）如果主管路水壓太高（例如 2），您必須先將水壓降低，再采用支管減壓。
