焊接式對焊偏心半球閥

焊接式對焊偏心半球閥

型號:

焊接式對焊偏心半球閥是天沃公司根據部分用戶的特殊需求而研發的偏心半球閥的新品種，采用側裝式結構，最大的特點就是采用對焊的連接方式，其執行的標準有：

1、設計和制造：GB/T12237-2005、API608

2、檢驗和試驗：GB/T13927-2005、API598

3、連接形式：JB/T79.1～4-2005、ASME/ANSI B 16.5

4、結構長度：GB/T12221-2005、ASME/ANSI B 16.10

特點總結：

對焊連接偏心半球結構啟閉無磨損具有剪切功能

上裝式偏心半球閥

相同:偏心半球結構

不同:法蘭連接/上裝式

側裝式偏心半球閥

相同:偏心半球結構

不同:法蘭連接/上裝式

焊接球閥

相同:焊接

不同:

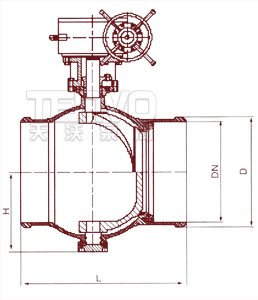

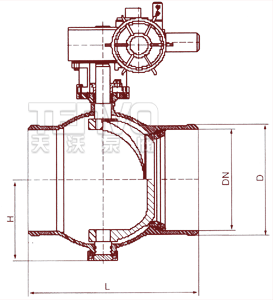

焊接式對焊偏心半球閥結構圖

焊接式對焊偏心半球閥–外形尺寸

公稱通徑DN 1.6MPa連接尺寸 2.5MPa連接尺寸 4.0MPa連接尺寸
L D H L D H L D H
50 216 75 105 216 75 105 216 80 105
65 241 80 110 241 85 110 241 95 110
80 283 95 120 283 95 120 283 98 120
100 350 120 130 350 120 130 350 125 130
125 381 145 145 381 145 145 381 150 145
150 403 175 185 403 175 185 403 180 185
200 475 235 200 475 235 200 475 240 200
250 533 285 225 533 285 225 533 290 225
300 610 340 265 610 340 265 610 348 265
350 686 400 310 686 400 310 686 408 310
400 838 445 335 838 445 335 838 454 335
450 914 495 380 914 495 380 914 508 380
500 991 545 410 991 550 410 991 564 410
600 1143 650 475 1143 655 475 1143 668 475
700 1245 750 545 1245 755 545 1245 768 545
800 1372 850 610 1372 855 610 1372 870 610
900 1524 950 655 1524 955 655 1524 970 655
1000 1753 1050 755 1753 1055 755 1753 1070 755
1100 1800 1150 820 1800 1155 820 1800 1170 820
1200 2000 1255 870 2000 1260 870 2000 1270 870
1400 2100 1455 920 2100 1460 920 2100 1470 920
1600 2300 1665 990 2300 1675 990 2300 1685 990
1800 2400 1865 1070 2400 1875 1070 2400 1890 1070
2000 2600 2075 1150 2600 2085 1150 2600 2098 1150

焊接式對焊偏心半球閥-可配執行機構

繼續了解：氣動偏心半球閥

繼續了解：電動偏心半球閥
