明桿楔式法蘭閘閥

明桿楔式法蘭閘閥

型號: Z41H、Z41Y

Z41H明桿楔式閘閥的關閉件閘板是楔形的，目的是為了提高輔助的密封載荷，以使金屬密封的楔式閘閥既能保證高的介質壓力密封，也能對低的介質壓力進行密封。楔式閘閥的閥體上設有導向機構，可防止閘板在開啟或關閉時旋轉，從而保證密封面相應對準，并使閘板在未達到關閉位置之前不與閥座摩擦，從而減少密封面的磨損。

楔式明桿閘閥的缺點是不能像帶導流孔的平行式閘閥那樣能設置導流孔，且閥桿的熱膨脹也會使密封面過載。而且楔式閘閥的密封面比平行式閘閥更容易夾雜流動介質所帶的固體顆粒。

明桿楔式閘閥也不適用于進行節流。主要是用于開關次數較少的場合。

特點總結：

明桿單閘板最常見的閘閥鑄鐵/鑄鋼/不銹鋼材質

暗桿閘閥

相同:閘板啟閉

不同:暗桿

美標閘閥

相同:閥門結構

不同:美國標準

一體式高溫球閥

相同:閥體長度（替代閘閥）

不同:球閥類型

明桿楔式閘閥–主要零件材料

主要
零件
材料		 閥體 WCA、WCB、WCC ZG1Cr5Mo、ZG20CrMoV ZG1Cr18Ni9Ti ZG1Cr18Ni12M2Ti
閥桿 1Cr13、2Cr13 25Cr2MoV、25Cr2Mo1V 1Cr18Ni9Ti 1Cr18Ni12M2Ti
密封面 堆507/507Mo 堆802/812 本體材料
填料、墊片 柔性石墨+不銹鋼帶（網）
適用
工況		 適用介質 水、蒸汽、油品 硝酸類 硝酸類
適用溫度℃ ≤425 ≤570 ≤200 ≤200
正齒輪傳動 在相應的手動型號的Z后插入“4”表示，示例：Z441H-40I
傘齒輪傳動 在相應的手動型號的Z后插入“5”表示，示例：Z541H-40I
電動傳動 在相應的手動型號的Z后插入“9”表示，示例：Z941H-40I

明桿楔式閘閥–主要尺寸

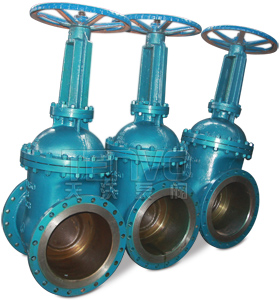

Z41H明桿楔式閘閥實物圖

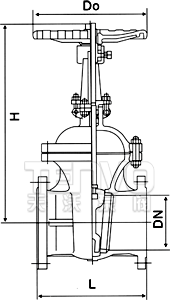

Z41H明桿楔式閘閥結構圖

設計與制造：GB/T12234-89 結構長度：GB/T12221-89、GB/T15188.1-94 連接形式：GB/T9113、JB/T79、HG20592、GB/T1224 檢驗與試驗：JB/T9092-99、GB/T13927-92

Z40H/Y-16、Z41H/Y-16

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800 900 1000 1100 1200
H 240 284 303 321 352 438 450 528 620 753 847 1039 1248 1472 1450 1887 2011 2181 2346 2700 2860 3170 3430
D0 120 120 140 200 220 240 240 280 300 320 360 400 450 500 550 600 700 700 800 900 1000 1000 1100

Z40H/Y-25、Z41H/Y-25

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800 900 1000 1100 1200
H 240 284 303 321 352 438 450 528 620 753 847 1039 1248 1472 1450 1887 2011 2181 2346 2700 2860 3170 3430
D0 120 140 160 180 200 220 240 280 300 320 360 400 450 500 550 600 700 700 800 900 1000 1000 1100

Z40H/Y-40、Z41H/Y-40

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
L 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950 1000 1050
H 285 305 322 369 440 473 552 671 726 883 1086 1298 1535 1678 1903 2020 2180
D0 140 160 180 200 240 280 300 320 360 400 450 500 550 600 700 750 800

Z40H/Y-64、Z41H/Y-64

DN 20 25 32 40 50 65 80 100 125 150 200 250 300
L 190 210 230 240 250 280 310 350 400 450 550 650 750
H 288 341 353 389 448 475 553 679 779 893 1100 1332 1535
D0 180 200 200 240 280 280 320 360 400 450 560 640 640

Z40H/Y-100、Z41H/Y-100

DN 25 32 40 50 65 80 100 125 150 200 250 300
L 210 230 240 250 280 310 350 400 450 550 650 750
H 341 353 389 558 622 671 671 892 972 972 1305 1506
D0 200 240 280 360 400 400 400 560 560 560 640 640

Z40H/Y-160、Z41H/Y-160

DN 15 20 25 32 40 50 65 80 100 125 150 200
L 170 190 210 230 240 300 340 390 450 525 600 750
H 250 288 310 350 395 612 677 686 751 868 997 1224
D0 200 200 280 320 320 360 360 400 450 560 640 720

楔式明桿閘閥的工作原理

楔式閘閥的密封原理是靠楔形閘板上的兩密封面和閥體上的兩密封面楔人時的緊密結合來達密封的。使用楔形閘板的目的是為了提高輔助的密封載荷，以使金屬密封的楔式閘閥既能對高介質壓力，也能對低介質壓力進行密封。關閉時順時針旋轉閥桿，使閘板密封面和閥體密封面密合而達到密封。但是，金屬密封的楔式閘閥由楔人作用所產生的進口端密封比壓受到介質的作用力往往不足以達到進口端密封。所以說金屬密封楔式閘閥屬單面強制密封。

明桿閘閥的工作原理：當明桿安裝后，一部分位于閥內或者外部環境下的閥桿在每次閥門循環時就會移動到填料區。在沒有出現空氣的情況下，流體在閥內不可能腐蝕內部的閥桿，如果有空氣很可能腐蝕填料。反過來，閘閥閥桿會被環境而不是產品本身影響。當閥桿處于其行程的終端時，這兩種情況導致填料泄漏問題。一個好的閥桿材料，或防腐蝕／耐磨涂層有其長遠的價值。螺紋可以切削或軋制。軋螺紋更加堅固，且比切削螺紋有一個更好的表面光潔度。軋螺紋較少受剪切力且需要較小的摩擦力矩。軋螺紋也可以長期受益。

升降桿(明桿)閘閥 這種閘閥的閥桿螺母設在閥蓋或支架上，啟閉閥門時，用旋轉閥桿螺母來帶動閥桿的升降。在這種結構中閥桿的螺紋部分不與介質接觸，不易被介質腐蝕，同時又有利于閥桿螺紋部分的潤滑，因此，被廣泛選用。

楔式明桿閘閥所適用的場合

在各種類型的閥門中，閘閥是應用最廣泛的一種。它一般只適用于全開或全閉，不能作調節和節流使用。

楔式閘閥一般用在對閥門的外形尺寸沒有嚴格要求，而且使用條件又比較苛刻的場合。如高溫高壓的工作介質，要求關閉件要保證長期密封的情況下等。

通常，使用條件或要求密封性能可靠，高壓、高壓截止(壓差大)、低壓截止(壓差小)、低噪聲、有氣穴和汽化現象、高溫介質、低溫(深冷)時，推薦使用楔式閘閥。如電力工業、石油煉制、石油化工、海洋石油、城市建設中的自來水工程和污水處理工程，化工等領域中應用較多。

明桿楔式閘閥的選用原則

選擇楔式閘閥一般依據下面的原則：

1、對閥門流體特性的要求。流阻小、流通能力強、流量特性好、密封要求嚴的工況選用閘閥。

2、高溫、高壓介質。如高壓蒸汽、高溫高壓油品。

3、低溫(深冷)介質。如液氮、液氫、液氧等介質。

4、低壓大口徑。如自來水工程、污水處理工程。

5、安裝位置：當高度受限制時用楔式暗桿閘閥；當安裝高度不受限制時用明桿楔式閘閥。

6、只能作開啟、關閉用，不能作調節或節流用的場合，才選用楔式閘閥。

7、在開啟和關閉頻率較低的場合下，宜選用楔式閘閥。
