平行式雙閘板閘閥
型號: Z44T、Z44W
Z44T/W平行式雙閘板閘閥的關閉件由兩塊閘板組成，中間裝有彈簧或楔式機構。這些彈簧和楔式機構的作用是保持與進出口處的兩密封面滑動接觸并產生密封比壓，以保證進出口端都能密封，屬于雙面強制密封。雙閘板間裝有楔式機構的，當關閉時，楔式機構就將兩閘板撐開，壓緊密封面，產生密封比壓，關閉越緊密封比壓越大。
Z44T/W平行式雙閘板閘閥–性能規范
| 型號 | 公稱壓力（MPa） | 工作溫度℃ | 適用介質 | ||
| 強度（水） | 密封（水） | ||||
| Z44T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 蒸汽、水 |
| Z44W-10 | ≤100 | 油品、煤氣 | |||
Z44T/W平行式雙閘板閘閥–主要零件材料
| 零件名稱 | 材料 | |
| Z44T-10 | Z44W-10 | |
| 閥體、閥蓋、手輪 | 灰鑄鐵 | 灰鑄鐵 |
| 閥板 | 灰鑄鐵+黃銅 | 灰鑄鐵 |
| 閥桿 | 碳鋼 | 碳鋼 |
| 丁楔 | 鑄鋼 | 鑄鋼 |
| 閥桿螺母 | 碳鋼/球墨 | 碳鋼/球墨 |

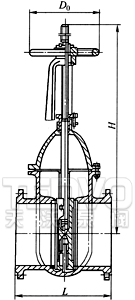

Z44T/W平行式雙閘板閘閥–主要結構尺寸
| DN/mm | L | H | D0 |
| 50 | 180 | 338 | 180 |
| 65 | 195 | 378 | 180 |
| 80 | 210 | 435 | 200 |
| 100 | 230 | 520 | 200 |
| 125 | 255 | 617 | 240 |
| 150 | 280 | 719 | 240 |
| 200 | 330 | 960 | 360 |
| 250 | 380 | 1147 | 360 |
| 300 | 420 | 1366 | 450 |
| 350 | 450 | 1531 | 450 |
| 400 | 480 | 1703 | 560 |
