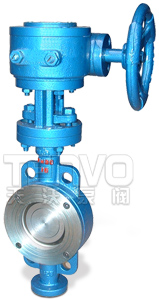

金屬?gòu)椥杂裁芊獾y采用不銹鋼“U”型彈性密封圈,與經拋光的蝶板相吻合,密封性能超群,適用于介質溫度≤600℃的冶金、電力、石油化工、空氣、煤氣、以及給排水等介質管道上作調節流量和截?cái)嗔黧w。
在此結構基礎上,可采用聚四氟乙烯替代“U”型密封圈,且能達到與彈性密封圈一樣的密封效果,該蝶閥廣泛應用在溫度≤200℃的腐蝕性介質環境中作定向控制介質流向的啟閉機構。
特點總結:
U型彈性密封圈大部分應用被三偏心結構替代連接:對夾/法蘭
1、蝶板密封圈采用不銹鋼“U”型密封圈,具有一定的彈性,無論在低溫還是高溫工況下,均能與蝶板很好的吻合,因此具有良好的密封性能。
2、采用三偏心結構,閥座與蝶板幾乎無磨擦,具有越關越緊的密封性能,達到零泄漏。
3、結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
4、耐高溫、耐腐蝕適用范圍較廣。
5、用聚四氟乙烯替代“U”型密封圈的三偏心四氟密封蝶閥兼具了三偏心密封結構與軟密封的優點,密封性能卓越。
彈性金屬硬密封蝶閥結構
標準所屬國家 | 制造標準 | 法蘭標準 | 結構長度標準 | 檢驗標準 |
中國 GB | JB/T8527-97 | GB/T9113.1-2000 | GB/T12221-89 | GB/T13927-92 |
美國 API | API609-91、ANSI B 16.34-96 | ANSI B 16.5a-92、MSS-SP-44 | ANSI B16.10-92 | API 598-94 |
日本 JIS | JIS B2064-84 | JIS B2212~2216 | JIS B2002-87 | FIS B2003-87 |
公稱通徑 | DN(mm) | 100~2000 | 100~600 | |||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力 | 殼體強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.0 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
適用介質 | 水、蒸汽、油品、酸類腐蝕性介質等及粉塵顆粒物 | |||||
適用溫度 | -29℃≤碳鋼≤425℃、-40℃≤不銹鋼≤600℃、鉻鉬鋼≤650℃ | |||||
驅動形式 | 手柄、蝸輪、電動、氣動 |

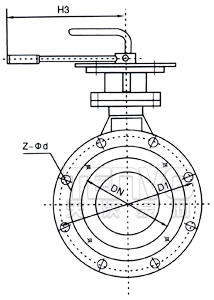

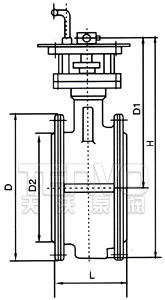

公稱通徑DN | 主要外型及連接尺寸 | |||||||||||||||||||
L | H | H1 | H3 | PN0.6MPa | PN1.0MPa | PN1.6MPa | PN2.5MPa | |||||||||||||
D | D1 | D2 | Z-Φd | D | D1 | D2 | Z-Φd | D | D1 | D2 | Z-Φd | D | D1 | D2 | Z-Φd | |||||
50 | 108 | 325 | 240 | 265 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
65 | 112 | 340 | 250 | 265 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
80 | 114 | 355 | 255 | 265 | 190 | 150 | 124 | 4-14 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
100 | 127 | 400 | 275 | 265 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
125 | 140 | 435 | 300 | 390 | 240 | 199 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
150 | 140 | 455 | 310 | 390 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
200 | 152 | 575 | 375 | 390 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |

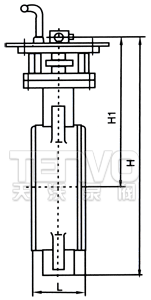

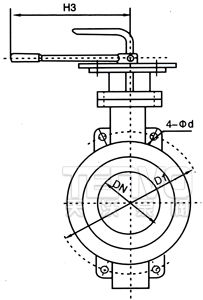

公稱通徑(DN) | 主要外型及連接尺寸 | |||||||||||
L | H | H1 | H3 | PN0.6MPa | PN1.0MPa | PN1.6MPa | PN2.5MPa | |||||
D1 | 4-Φd | D1 | 4-Φd | D1 | 4-Φd | D1 | 4-Φd | |||||
50 | 43 | 330 | 250 | 265 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 362 | 267 | 265 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 | 145 | 4-18 |
80 | 49 | 375 | 275 | 265 | 150 | 4-18 | 160 | 4-18 | 160 | 4-18 | 160 | 4-18 |
100 | 56 | 410 | 295 | 265 | 170 | 4-18 | 180 | 4-18 | 180 | 4-18 | 190 | 4-22 |
125 | 64 | 425 | 305 | 390 | 199 | 4-18 | 210 | 4-18 | 210 | 4-18 | 220 | 4-26 |
150 | 70 | 465 | 320 | 390 | 225 | 4-18 | 240 | 4-23 | 240 | 4-22 | 250 | 4-26 |
200 | 71 | 590 | 385 | 390 | 280 | 4-18 | 295 | 4-23 | 295 | 4-22 | 310 | 4-26 |
