T型三通球閥

型號: Q45F、Q45H

T型三通球閥根據流向的不同，有些可以選用兩閥座密封，而有些流向則必須選用四閥座結構。T型三通球閥造型美觀，結構緊湊合理，不僅可實現介質流向的切換，也可使三個通道相互連通，靈活控制管路中介質的合流或分流。

特點總結：

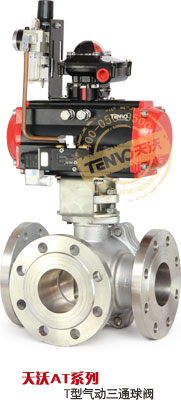

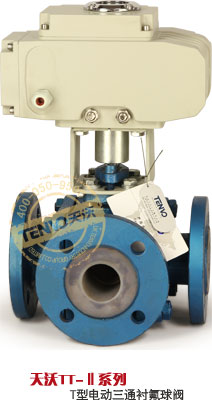

側裝式結構多重切換模式可選軟密封或硬密封可裝配氣動或電動執行器

相關尺寸
常見問題

L型三通球閥

相同:三通球閥

不同:僅一種切換模式

Y型三通球閥

相同:三通球閥

不同:通道角度大于90°

上裝式三通球閥

相同:三通球閥

不同:上裝式結構

T型三通球閥流向原理

T型三通球閥適用于介質的分流、合流或流向切換，可以使三個通道互相連通或使其中兩個通道連通，流向圖中1和4兩種工況可選用兩閥座T型結構，2和3兩種工況必須選用四閥座T型結構，其余工況也可選用四閥座結構，在選購時必須注明。

T型三通球閥–外形尺寸

公稱壓力或壓力級	主要尺寸	公稱通徑
公稱壓力或壓力級	主要尺寸	15	20	25	32	40	50	65	80	100	125	150	200
PN1.6MPa	L	150	150	180	200	220	240	260	280	320	80	440	550
PN2.5MPa	L1	75	75	90	100	110	120	130	140	160	190	220	275
PN4.0MPa	H	90	90	102	115	135	140	155	185	210	275	305	335
CLASS150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800
