Y型三通球閥
型號:
Y型三通球閥的流道形式為“Y”型，密封閥座可采用增強聚四氟乙烯、對位聚苯等軟密封，或采用堆焊司太立的金屬硬密封，在多個行業工況得到廣泛應用。
特點總結：

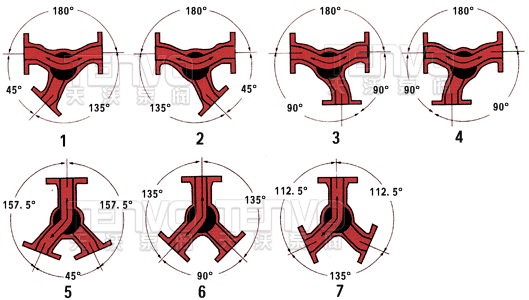

多種流道角度可選擇上裝式結構軟密封或硬密封可裝配氣動或電動執行器
Y型三通球閥的工作形式和安裝形式

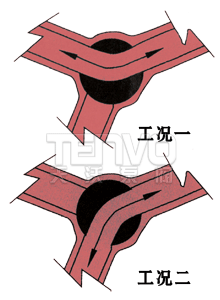

Y型三通球閥流道形式為“Y”型，閥座為三面閥座，有效實現從工況1至工況2的轉換，主要用于Y型管路流向的切換。
Y型三通球閥的安裝形式多樣，可根據管路的布局選擇不同的外形進行安裝。

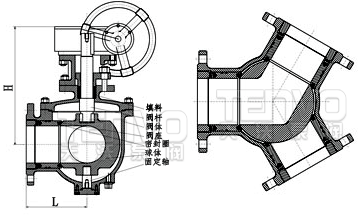

Y型三通球閥–外形尺寸
| 公稱通徑DN | L | H |
| 15 | 75 | 90 |
| 20 | 75 | 90 |
| 25 | 90 | 102 |
| 32 | 100 | 115 |
| 40 | 110 | 135 |
| 50 | 120 | 140 |
| 65 | 130 | 155 |
| 80 | 140 | 185 |
| 100 | 160 | 210 |
| 125 | 190 | 275 |
| 150 | 220 | 305 |
| 200 | 275 | 335 |
