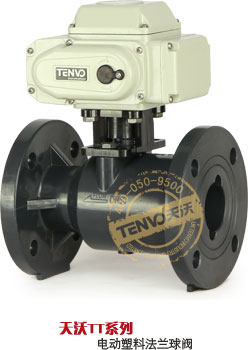

UPVC塑料法蘭球閥

型號: Q41F-6U

UPVC塑料法蘭球閥全部零件采用RPP或PVDF注塑件組裝成型，耐腐蝕性能優良，適用于-14～100℃或-40～140℃帶腐蝕性介質輸送過程的截流。UPVC塑料法蘭球閥為整體式閥體，泄漏點少、強度高、拆裝方便，兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。

注意事項：順時針?lè)较蛐D(zhuǎn)手柄為關閉，反之為開啟；只可作斷流、通流，不宜作流量調節閥用；含硬顆粒液體容易使球表面劃傷，造成內泄漏。

特點總結：

一體式閥體結構可耐腐蝕重量輕/安裝方便便宜

相關尺寸
常見問題

不銹鋼法蘭球閥

相同:法蘭連接/耐腐蝕

不同:不銹鋼材質

襯氟球閥

相同:球閥類型/耐腐蝕

不同:內襯氟塑料/防腐性能更憂

UPVC塑料法蘭球閥–材質應用溫度范圍

材料	介質溫度	材料	介質溫度℃
增強聚丙烯	-14℃～100℃	聚偏二氟乙	-14℃～100℃
ABS	-20℃～80℃	氟化聚氧乙烯	0℃～90℃

UPVC塑料法蘭球閥–零件材料表

件	名稱	材質	件號	名稱	材質
1	閥體	RPP.PVDF.ABS.CPVC	5	手輪	ABS
2	球	RPP.PVDF.ABS.CPVC	6	壓緊螺母	RPP.PVDF.ABS.CPVC
3	密封圈	PTFE.F4	7	密封	PTFE.F4
4	內塞	RPP.PVDF.ABS.CPVC	8	閥桿	RPP.PVDF.ABS.CPVC

UPVC塑料法蘭球閥–外形尺寸

DN	D1	D				L	d	n				Φ				公稱壓力
DN	D1	HG	JIS	DIN	ANSI	L	d	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI	PVDF	RPP
15	95	65	70	65	60	100	14	4	4	4	4	14	15	14	16	1.2	1
20	105	75	75	75	70	120	16	4	4	4	4	14	15	14	16	1.2	1
25	115	85	90	85	80	140	16	4	4	4	4	14	19	14	16	1.2	1
32	135	100				160	16	4				18				1.2	1
40	145	110	105	110	98	165	16	4	4	4	4	18	19	18	16	1.2	1
50	160	125	120	125	120	180	18	4	4	4	4	18	19	18	19	1.2	1
65	180	145	140	145	140	220	22	4	4	4	4	18	19	18	14	1.2	1
80	195	160	150	160	152	250	25	4	8	8	4	18	19	18	14	1.2	1
100	215	160	175	180	190	280	25	8	8	8	8	18	19	18	29	1.2	1
125	245	210	210	210	216	320	30	8	8	8	8	18	23	18	22	1	0.8
150	280	240	240	240	240	360	30	8	8	8	8	23	23	23	22	1	0.8
200	335	295	295	295	298	400	35	8	12	8	8	23	23	23	22	0.8	0.8
250	395	350	355	350	362	500	38	12	12	12	12	23	23	23	22	0.8	0.6
300	455	400	400	400	432	600	40	12	16	12	12	23	25	23	25	0.8	0.5
