0.5秒液控快速關閉蝶閥

液控快速關閉蝶閥

型號: Y(x)KD743H

液控快速關閉蝶閥主要安裝于汽輪機抽汽管路、高爐煤氣余壓發電裝置（TRT）進氣管路等高安全等級系統，作緊急切斷閥用；在系統出現危機工況時，在0.3～0.8秒鐘內實施緊急關閉，實現管路的可靠截止，有效防止汽機尾巴蒸汽和冷凝水倒灌或切斷煤氣管路，保護透平機組的安全。

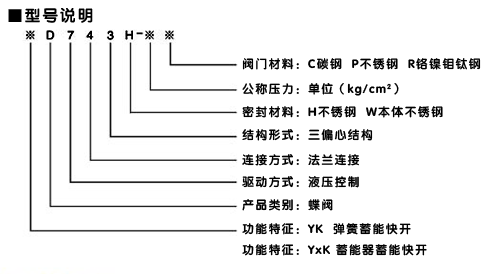

液控快速關閉蝶閥型號說明
液控快速關閉蝶閥安裝位置示意圖

液控快速關閉蝶閥–標準與規范

制造標準 JB/T8527
結構長度 GB/T12221
配管法蘭 JB/T74～90、GB/T9112～9131
壓力-溫度等級 GB/T9131、HGJ67
質量保證 ISO9001
試驗與檢驗 ZBJ16006、GB/T13927
公稱通徑DN 100～1800mm
公稱壓力PN 0.25～4.0MPa、150～300LB
試驗壓力Ps 強度 1.1×PN
密封 1.5×PN
工作壓力 1.0×PN

型液控快速關閉蝶閥外形尺寸圖

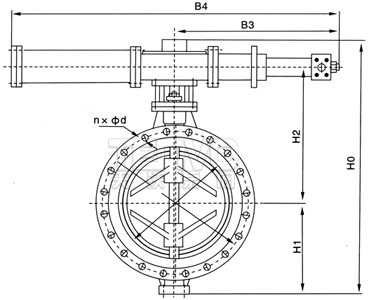

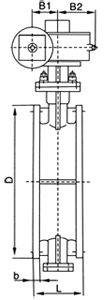

YKD743H液控快速關閉蝶閥外形尺寸圖

YKD743H-16型–主要外形尺寸

公稱通徑DN L D D1 b n d B1 B2 B3 B4 H1 H2 H0
200 152 340 295 24 12 23 128 150 880 1340 176 481 887
250 165 405 355 26 12 27 128 150 880 1340 210 518 958
300 178 460 410 28 12 27 128 150 880 1340 238 577 1045
350 190 520 470 30 16 27 135 160 1066 1722 270 617 1140
400 216 580 525 32 16 31 135 160 1066 1722 302 659 1214
450 222 640 585 34 20 31 135 160 1066 1722 332 678 1263
500 229 715 650 36 20 34 180 205 1380 2220 370 738 1370
600 267 840 770 38 20 37 180 205 1380 2220 432 827 1521
700 292 910 850 40 24 37 180 205 1380 2220 470 875 1607
800 318 1025 950 42 24 40 195 220 1550 2510 530 953 1763
900 330 1125 1050 44 28 40 195 220 1550 2510 580 1000 1860
1000 410 1255 1170 46 28 43 195 220 1550 2510 650 1092 2022
1200 470 1485 1390 52 32 49 221 250 1745 2777 765 1238 2307
1400 530 1685 1590 58 36 49 221 250 1745 2777 890 1319 2513
1600 600 1930 1820 64 40 56 221 250 1745 2777 1010 1429 2743

YxKD743H-16型–主要外形尺寸

公稱通徑DN L D D1 b n d B1 B2 B3 B4 H1 H2 H0
200 152 340 295 24 12 23 96 104 633 948 176 481 887
250 165 405 355 26 12 27 96 104 633 948 210 518 958
300 178 460 410 28 12 27 96 104 633 948 238 577 1045
350 190 520 470 30 16 27 160 110 755 1070 270 617 1140
400 216 580 525 32 16 31 160 110 755 1070 302 659 1214
450 222 640 585 34 20 31 160 110 755 1070 332 678 1263
500 229 715 650 36 20 34 243 170 694 1388 370 738 1370
600 267 840 770 38 20 37 243 170 694 1388 432 827 1521
700 292 910 850 40 24 37 243 170 694 1388 470 875 1607
800 318 1025 950 42 24 40 291 220 817 1634 530 953 1763
900 330 1125 1050 44 28 40 291 220 817 1634 580 1000 1860
1000 410 1255 1170 46 28 43 291 220 817 1634 650 1092 2022
1200 470 1485 1390 52 32 49 374 280 1132 2264 765 1238 2307
1400 530 1685 1590 58 36 49 374 280 1132 2264 890 1319 2513
1600 600 1930 1820 64 40 56 374 280 1132 2264 1010 1429 2743

液控快速關閉蝶閥–結構及特點

液控快速關閉閥由主閥、齒輪齒條油缸傳動裝置、液壓系統、電氣控制系統四大部分組成。各部分高度集成為一個整體，結構緊湊，大大節省了占地空間。

采用三偏心金屬密封蝶閥，在傳統的雙偏心結構基礎上配置獨特的角偏心設計，充分利用凸輪效應，使閥門啟閉時密封副瞬時接觸、瞬時脫離，消除磨擦和卡擠，磨損小，耐高溫，啟閉輕松，密封可靠。

齒輪齒條傳動箱結構緊湊，直接與油缸相連；油缸尾部設有緩沖裝置，消除快關時的慣性沖擊，延長閥門使用壽命。

液壓系統根據快關動力源的不同分為彈簧蓄能快關（YKD）和蓄能器蓄能快關（YxKD）兩大類。閥門正常啟閉動力源一般由液壓系統中的油泵機組提供，也可來源于汽輪機主機配套液壓站。正常啟閉速度由流量閥調節控制。

電氣控制系統按主邏輯元件類別分為普通繼電型和PLC智能控制型，出廠配套一般為普通繼電型，需PLC智能控制型應在訂貨時說明。系統除設有正常開閥、正常關閥等常規控制動作，還設置了全開狀態15%行程“游動”功能，以避免閥門卡阻。

系統中配有就地控制回路和遠程聯動控制回路。就地控制回路主要用于現場調試，正常工作時一般均使用遠程聯動控制回路。

液壓系統電磁換向閥控制特征一般為正作用型，即：電磁閥得電蝶閥開閥、失電蝶閥關閉；反之則為反作用型。常規配套電磁換向閥為正作用型，采用反作用型應在訂貨時說明。

系統動力電源為AC380V，控制電源可以是AC220V、DC220V、DC110V或其它電源等級。

液控快速關閉蝶閥–使用與維護

1、出廠時各部分都已根據用戶要求調節設定好，一般不得隨意調節改動。

2、設備需在提供電源條件下工作，且要求穩定可靠。

3、由于本系統控制閥組采用了眾多螺紋插裝閥，需特別注意油液的清潔度，建議每三個月旁路過濾油一次。

4、根據使用工況，24小時連續工作制，每半年必須更換油液一次，且需同時更換高壓濾芯；8小時間斷工作制可按累計使用2400小時后更換一次，同時更換高壓濾芯。系統發出油液污染報警信號時，也必須更換高壓濾芯，同時說明油液清潔度不好。

5、定期檢查油箱液位高度。第一次加油建議加至滿液位計，正常工作狀態下油位要求滿足在液位計1/2以上高度位置，底于1/3高度時必須加油。

6、每月應定期檢查蓄能器內氣體壓力，正常充氣壓力在100Bar，底于90Bar時需充氣。

7、液壓裝置投入運行后，需經常到工作現場觀察運行情況，看是否有指示故障、漏油等異?，F(xiàn)象發生，如有需及時處理。

8、定期進行游動試驗，以防止閥門卡阻。

液控快速關閉蝶閥–運輸與安裝

1、運輸要求包裝可靠。且有防塵防雨設施，吊裝過程應注意緩慢、平穩、輕放，避免因強烈撞擊振蕩而導致零部件受損。

2、設備長時間不用應放掉油液和氮?dú)?，且注意防塵防雨。

3、按照閥體上標示管道壓力方向安裝閥門。

4、液壓裝置可采用與閥體整體式安裝，通過油缸出軸端面直接到閥體上，要求牢固可靠。但油箱底部必須有支撐。

5、禁止露天存放。
