Q41F鑄鐵法蘭球閥

鑄鋼法蘭球閥

型號: Q41F、Q41H

Q41F/H鑄鋼法蘭球閥采用鑄造工藝閥體，全通徑流道設計，流量大，啟閉輕便，適用與水，蒸汽，油品等非腐蝕性介質。與相同規(guī)格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

特點總結：

鑄鋼閥體最常見的球閥軟密封或硬密封耐溫150℃/280℃/425℃

不銹鋼法蘭球閥

相同:閥門結構

不同:不銹鋼材質/耐腐蝕

鑄鐵法蘭球閥

相同:閥門結構

不同:灰鑄鐵材質/無硬密封

塑料法蘭球閥

相同:法蘭連接

不同:塑料材質

鑄鋼法蘭球閥–主要零件材料

零件名稱 材質
GB ASTM
閥體 WCB A2116-WCB
密封圈 PTFE、RPP PTFE、RPP
球體 1Cr18Ni9Yi SS304
螺母 35 A194-2H
螺柱 35CrMoA A193-B7
左體 WCB A216-WCB
墊片 柔性石墨+不銹鋼 B12.10-304F/.G
填料 PTFE PTFE
填料壓蓋 WCB A2116-WCB
定位片 25 A105
擋圈 65Mn AISI 1066
手柄 K33 A47-667、Cr.32510
閥桿 1Cr33 A276-410
螺釘 35 A193-B7
止推墊片 PTFE PTFE

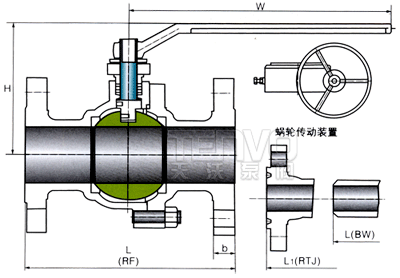

鑄鋼法蘭球閥結構圖

設計、制造按GB12237-89，API608，API6D，SB5351

結構長度按GB12221-89，ANSIB 16.10，API6D

連接法蘭：JB79-94，ANSI 16.5

閥門檢查和試驗按GB/T9092，API598，API6D

鑄鋼法蘭球閥–外形尺寸

Q41F-16C鑄鋼法蘭球閥

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410

Q41F-25鑄鋼法蘭球閥

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

Q41F-40鑄鋼法蘭球閥

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

Q41F-64/100鑄鋼法蘭球閥

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800
