閥門試驗安裝要求

來源: 上海閥門時間: 2012-10-24 點擊: 14,346

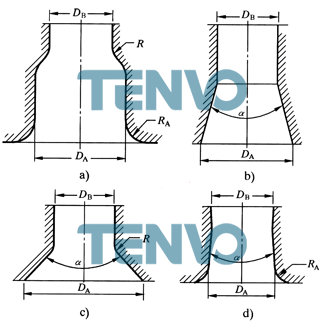

1)被試壓力釋放裝置應利用連接附件(法蘭式、螺紋式或焊接式等，其可接受的內部斷面形狀見圖2-8)直接安裝在試驗容器上。只要不影響試驗結果的精度，也可以使用其他連接附件。

2)對于排放前背壓為大氣壓的試驗，試驗布置應使介質從壓力釋放裝置直接排向大氣或冷凝器(見圖2-2、圖2-3及圖2-4)。當使用排放管道時，管道尺寸應至少等于壓力釋放裝置出口尺寸。排放管道的支撐應獨立于壓力釋放裝置，其支撐方式不應影響壓力釋放裝置的動作。必須采取措施以保證壓力釋放裝置和排放管道足夠牢固，能承受由排放產生的合力。

3)對于排放前具有附加背壓的試驗，試驗布置應提供在壓力釋放裝置出口引入和保持背壓的手段(見圖2-5)。排放管道應具有至少與壓力釋放裝置相同的公稱尺寸，并應通向一個足夠大的系統，以便能對背壓作適當?shù)恼{(diào)節。應提供一個控制式壓力釋放裝置，以便在被試壓力釋放裝置排放時建立并保持任何要求的背壓。
