英標氣動隔膜閥

英標氣動隔膜閥

型號: EG6B41、EG6K41、EG641

英標氣動隔膜閥由執行結構和閥體兩部分組成。執行結構分正作用式(簧開型)和反作用式(簧關型)兩種。當氣源孔通入氣壓使執行結構的推桿向下運動的為正作用式;推桿向上運動的為反作用式。

無論氣關和氣開式隔膜閥,每種公稱調節的閥都可以和不同的執行結構相選配,這樣可以使閥應用于各種不同的工作介質壓力,當介質壓力較低時時選用較小的執行結構、體重小重量輕,經濟合理。

特點總結:

英標正作用/反作用氣動執行器性能優異

電動隔膜閥

相同:隔膜閥類

不同:電動執行器

氣動隔膜調節閥

相同:隔膜閥類

不同:調節功能

電動隔膜調節閥

相同:隔膜閥類

不同:調節功能

提示:

1、氣動隔膜閥可附裝反饋信號、限位器或定位器,以適應自控、程控或調節流量的需要。

2、反饋信號采用無觸點傳感技術。

3、采用薄膜式氣缸替代活塞式氣缸,排除了活塞環易損漏而導致無法啟閉閥門的弊端。

4、當氣源發生故障時,可操作手輪使閥門開啟。

EG6B41W、EG6B41J英標(常閉型)氣動隔膜閥

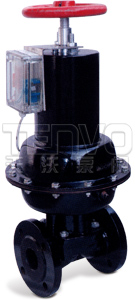

EG6B41J英標(常閉型)氣動隔膜閥實物圖

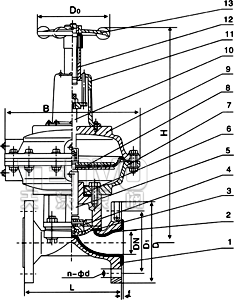

EG6B41J英標(常閉型)氣動隔膜閥結構圖
型號 名稱
1 閥體
2 閥體襯里
3 隔膜
4 閥瓣
5 下閥桿
6 閥蓋
7 氣缸
8 氣動薄膜
9 彈簧
10 氣缸蓋
11 上閥桿
12 手輪

英標(常閉型)氣動隔膜閥–主要外形尺寸和連接尺寸

公稱通徑
(DN)
公稱壓力
(MPa)
工作壓力
(MPa)
L D D1 n-d f H D0 B 代號
ES
氣源壓力
(MPa)
氣源接頭
in
15 1.6 1.6 108 95 65 - 2 - - - - - -
20 117 105 75 4-13.5 2 - 120 168 61 0.3 1/8
25 127 115 85 4-13.5 2 394 120 168 61 0.3~0.4 1/8
32 146 140 100 4-17.5 2 400 120 168 61 0.3~0.4 1/8
40 159 150 110 4-17.5 2 485 165 260 62 0.3~0.4 1/4
50 190 165 125 4-17.5 2 635 165 318 63 0.3~0.4 1/4
65 1.0 1.0 216 185 145 4-17.5 2 650 165 318 63 0.3~0.4 1/4
80 254 200 160 8-17.5 2 660 165 318 63 0.4~0.5 1/4
100 305 220 180 8-17.5 2 816 280 425 64 0.4~0.5 3/8
125 356 250 210 8-17.5 3 825 280 425 64 0.4~0.5 3/8
150 406 285 240 8-22 3 1013 365 549 65 0.5 3/8
200 0.6 0.6 521 340 295 8-22 3 1300 483 749 66 0.6 1/2
250 635 395 350 12-22 5 - - - - - -
300 749 445 400 12-22 5 - - - - - -

EG6K41W、EG6K41J英標(常開型)氣動隔膜閥

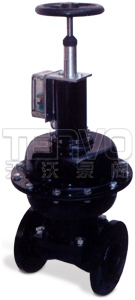

EG6K41J英標(常開型)氣動隔膜閥實物圖

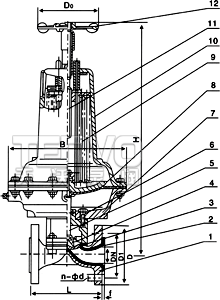

EG6K41J英標(常開型)氣動隔膜閥結構圖
型號 名稱
1 閥體
2 閥體襯里
3 隔膜
4 閥瓣
5 閥蓋
6 上、中、下閥桿
7 氣缸
8 氣動薄膜
9 氣缸蓋
10 彈簧蓋
11 彈簧
12 手輪

英標(常開型)氣動隔膜閥–主要外形尺寸和連接尺寸

公稱通徑
(DN)
公稱壓力
(MPa)
工作壓力
(MPa)
L D D1 n-d f H D0 B 代號
ES
氣源壓力
(MPa)
氣源接頭
in
15 1.6 1.6 108 95 65 - 2 - - - - - -
20 117 105 75 4-13.5 2 343 140 168 68 0.3 1/8
25 127 115 85 4-13.5 2 345 140 168 68 0.3~0.4 1/8
32 146 140 100 4-17.5 2 363 140 168 68 0.3~0.4 1/8
40 159 150 110 4-17.5 2 430 140 260 69 0.3~0.4 1/4
50 190 165 125 4-17.5 2 575 140 260 70 0.3~0.4 1/4
65 1.0 1.0 216 185 145 4-17.5 2 588 140 260 70 0.3~0.4 1/4
80 254 200 160 8-17.5 2 769 165 425 71 0.4~0.5 3/8
100 305 220 180 8-17.5 2 816 280 425 71 0.4~0.5 3/8
125 356 250 210 8-17.5 3 820 280 425 71 0.4~0.5 3/8
150 406 285 240 8-22 3 920 280 549 72 0.5 3/8
200 0.6 0.6 521 340 295 8-22 3 1010 280 549 72 0.6 3/8
250 635 395 350 12-22 5 - - - - - -

EG641W、EG641J英標(帶手動往復型)氣動隔膜閥

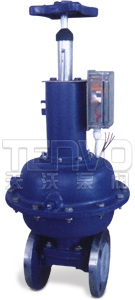

EG641J英標(帶手動往復型)氣動隔膜閥實物圖

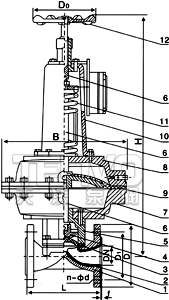

EG641J英標(帶手動往復型)氣動隔膜閥結構圖
型號 名稱
1 閥體
2 閥體襯里
3 隔膜
4 閥瓣
5 下閥桿
6 閥蓋
7 氣缸
8 氣動薄膜
9 氣缸蓋
10 中閥桿
11 彈簧蓋
12 上閥桿
13 手輪

英標(帶手動往復型)氣動隔膜閥–主要外形尺寸和連接尺寸

公稱通徑
(DN)
公稱壓力
(MPa)
工作壓力
(MPa)
L D D1 n-d f H D0 B 代號
ES
氣源壓力
(MPa)
氣源接頭
in
15 1.6 1.6 108 95 65 - 2 - - - - - -
20 117 105 75 4-13.5 2 343 140 168 54 0.3 1/8
25 127 115 85 4-13.5 2 345 140 168 54 0.3~0.4 1/8
32 146 140 100 4-17.5 2 363 140 168 55 0.3~0.4 1/8
40 159 150 110 4-17.5 2 430 140 260 55 0.3~0.4 1/4
50 190 165 125 4-17.5 2 575 140 260 55 0.3~0.4 1/4
65 1.0 1.0 216 185 145 4-17.5 2 588 140 260 55 0.3~0.4 1/4
80 254 200 160 8-17.5 2 769 165 425 56 0.4~0.5 3/8
100 305 220 180 8-17.5 2 816 280 425 57 0.4~0.5 3/8
125 356 250 210 8-17.5 3 820 280 425 57 0.4~0.5 3/8
150 406 285 240 8-22 3 920 280 549 58 0.5 3/8
200 0.6 0.6 521 340 295 8-22 3 1010 280 549 58 0.6 3/8
250 635 395 350 - 5 - - - - - -

EG641W、EG641J英標(無帶手操往復型)氣動隔膜閥

EG641W、EG641J英標(無帶手操往復型)氣動隔膜閥實物圖
EG641W、EG641J英標(無帶手操往復型)氣動隔膜閥結構圖
型號 名稱
1 閥體
2 閥體襯里
3 隔膜
4 閥瓣
5 閥桿
6 閥蓋
7 氣缸
8 氣動薄膜
9 氣缸蓋

英標(無帶手操往復型)氣動隔膜閥–主要外形尺寸和連接尺寸

公稱通徑
(DN)
公稱壓力
(MPa)
工作壓力
(MPa)
L D D1 n-d f H D0 B 代號
ES
氣源壓力
(MPa)
氣源接頭
in
15 1.6 1.6 108 95 65 - 2 - - - - - -
20 117 105 75 4-13.5 2 136 140 168 54 0.3 1/8
25 127 115 85 4-13.5 2 144 140 168 54 0.3~0.4 1/8
32 146 140 100 4-17.5 2 209 140 168 55 0.3~0.4 1/8
40 159 150 110 4-17.5 2 227 140 260 55 0.3~0.4 1/4
50 190 165 125 4-17.5 2 231 140 260 55 0.3~0.4 1/4
65 1.0 1.0 216 185 145 4-17.5 2 252 140 260 55 0.3~0.4 1/4
80 254 200 160 8-17.5 2 285 165 425 56 0.4~0.5 3/8
100 305 220 180 8-17.5 2 360 280 425 57 0.4~0.5 3/8
125 356 250 210 8-17.5 3 370 280 425 57 0.4~0.5 3/8
150 406 285 240 8-22 3 462 280 549 58 0.5 3/8
200 0.6 0.6 521 340 295 8-22 3 544 280 549 58 0.6 3/8
250 635 395 350 - 5 - - - - - -

常開型氣動隔膜閥與常閉型氣動隔膜閥的區別

這個主要取決于系統和工藝,考慮緊急情況下該條管路是要打開還是關閉。當系統故障時,如斷氣、斷信號時候,常開的閥門自動回到開的位置,常閉的閥門自動回到關的位置。
